[求助] 如何用fluent显示下面的图 已有4人参与

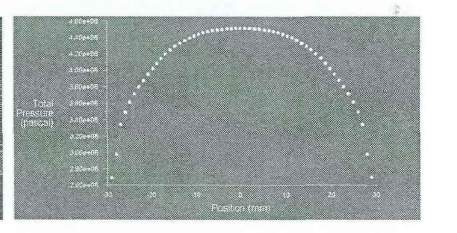

模拟后能显示出压力云图和速度云图，但不知道怎么显示出像下面那样的图，就是出口端压力沿径向的分布图

如何用fluent显示下面的图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-28 16:31:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
display/plot  然后设置坐标轴和变量
赞一下 回复此楼
2楼2014-04-28 20:14:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmxb1979

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
在分析面上做一条你需要的线，用line tool，然后在display/plot直接出X-Y的速度曲线就可以了
赞一下 回复此楼
其实科研很简单,qq8349384
3楼2014-04-28 23:09:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

过眼云烟兔兔

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by gyctju at 2014-04-28 20:14:58
display/plot  然后设置坐标轴和变量

我画出来，但是趋势没有那么明显，只有零星的几个点而已，不知道是什么原因。。。
赞一下 回复此楼
4楼2014-04-29 11:00:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

过眼云烟兔兔

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by dmxb1979 at 2014-04-28 23:09:05
在分析面上做一条你需要的线，用line tool，然后在display/plot直接出X-Y的速度曲线就可以了

恩，我是这样尝试的
赞一下 回复此楼
5楼2014-04-29 11:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmxb1979

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 过眼云烟兔兔 at 2014-04-29 11:02:31
恩，我是这样尝试的...

搞定了么？
回复此楼
其实科研很简单,qq8349384
6楼2014-05-03 15:03:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

过眼云烟兔兔

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by dmxb1979 at 2014-05-03 15:03:50
搞定了么？...

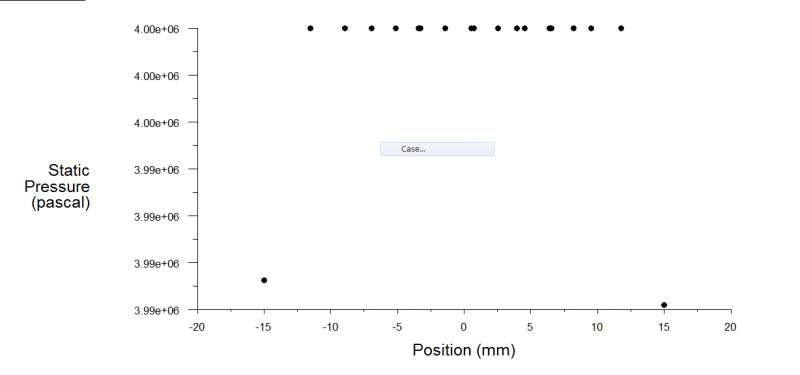

我觉得我画出来的还是有问题，纵坐标的刻度怎么几乎都是一样的，画出的点也很稀疏，请指教！
如何用fluent显示下面的图-1
赞一下 回复此楼
7楼2014-05-04 16:15:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

线取得有问题吧？由节点确定
赞一下 回复此楼
8楼2014-05-04 16:22:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

过眼云烟兔兔

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 小七工作室1 at 2014-05-04 16:22:02
线取得有问题吧？由节点确定

我就是由两点确定的一条线啊
赞一下 回复此楼
9楼2014-05-04 16:46:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

过眼云烟兔兔

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by 过眼云烟兔兔 at 2014-05-04 16:46:57
我就是由两点确定的一条线啊...

具体怎么操作，请赐教！
赞一下 回复此楼
10楼2014-05-04 16:48:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
