[求助] 求助fluent里面怎么让流体转动，模型如图

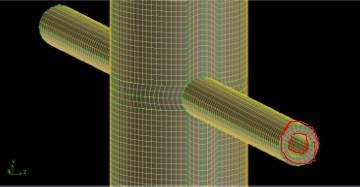

图示红线圈出的环面为速度入口，对面（图中看不见）为出口，细管是水平方向的，粗的圆柱是竖直方向，水平方向内壁、外壁均设为wall，目的是想通过水平内壁绕着水平方向的旋转带动水平流体区域的旋转，观察流场。
目前只设置了内部墙体为moving wall，观察流体速度还是水平的，没有旋转，求各位前辈指教。

多谢多谢！！
求助fluent里面怎么让流体转动，模型如图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
杜兰特在被媒体问到12-13赛季是否浪费了时如是说：我有幸能够每天醒来做我喜欢的事情，所以没有什么是浪费的。
1楼 2013-06-22 10:29:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

liutao2011

银虫 (小有名气)
★
1592203609: 金币+1, 谢谢回帖 2013-06-25 21:48:56
引用回帖:
10楼: Originally posted by swiftsi at 2013-06-25 16:15:15
水平管外壁是静止的。
按照你说的做了，靠近内壁区域设置了MRF旋转，靠近外壁区域静止，水平管的轴线在X轴，所以旋转轴都用的（1,0,0）。
计算2000步后观察速度矢量图，看不出来有旋转，但看pathline是有旋转的， ...

看矢量图时可以把scale调大点
我觉得应该是合理的
你的边界条件是内壁面转动，由于壁面和流体间的粘性及摩擦带动流体转动，我们可以这样理解，内壁面边界层内流体和内壁转速一样，由于粘性作用，内壁流体带动外壁流体运动，越远离内壁面流体速度越低，这应该是比较符合实际的
外壁静止，内壁运动 这应该只能用MRF或者滑移网格处理,如果不这样设置，应该会报错出现负网格的吧
个人见解，可能会有错误 希望继续交流
赞一下(2人) 回复此楼
11楼2013-06-25 17:18:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

匿名

用户注销 (初入文坛)
★ ★ ★
感谢参与，应助指数 +1
1592203609: 金币+1, 鼓励回帖 2013-06-22 23:19:44
swiftsi: 金币+2, ★有帮助 2013-06-23 09:15:21
本帖仅楼主可见
赞一下
2楼2013-06-22 12:23:43
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

swiftsi

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by bedm at 2013-06-22 12:23:43
会不会是还要在两个wall之间创建一个interface，定义interface与内壁之间的流体有一定的转速，moving mesh

多谢多谢，我试试，看可不可以
赞一下 回复此楼
杜兰特在被媒体问到12-13赛季是否浪费了时如是说：我有幸能够每天醒来做我喜欢的事情，所以没有什么是浪费的。
3楼2013-06-22 21:05:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

swiftsi

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by bedm at 2013-06-22 12:23:43
会不会是还要在两个wall之间创建一个interface，定义interface与内壁之间的流体有一定的转速，moving mesh

试过了，不行，发散了。。。。
赞一下 回复此楼
杜兰特在被媒体问到12-13赛季是否浪费了时如是说：我有幸能够每天醒来做我喜欢的事情，所以没有什么是浪费的。
4楼2013-06-23 09:15:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liutao2011

银虫 (小有名气)
LZ的意思是不是要使中间那个大圆柱旋转，小圆管静止？？？
赞一下 回复此楼
5楼2013-06-23 15:51:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

swiftsi

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by liutao2011 at 2013-06-23 15:51:55
LZ的意思是不是要使中间那个大圆柱旋转，小圆管静止？？？

是让水平方向小圆管里面的那根圆管壁面转动，带动水平方向的内壁和外壁之间的环状体区域的流体旋转，竖直方向的大圆柱壁面是静止的墙，大圆柱区域和水平区域都是一样的流体区域，不知道您明白没有。。。

表达能力有限。。。。
赞一下 回复此楼
杜兰特在被媒体问到12-13赛季是否浪费了时如是说：我有幸能够每天醒来做我喜欢的事情，所以没有什么是浪费的。
6楼2013-06-23 20:56:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liutao2011

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
swiftsi: 金币+5, ★有帮助 2013-06-24 09:57:49
1592203609: 金币+1, 谢谢回帖，建议给出更为详细的答案 2013-06-24 17:37:45
引用回帖:
6楼: Originally posted by swiftsi at 2013-06-23 20:56:43
是让水平方向小圆管里面的那根圆管壁面转动，带动水平方向的内壁和外壁之间的环状体区域的流体旋转，竖直方向的大圆柱壁面是静止的墙，大圆柱区域和水平区域都是一样的流体区域，不知道您明白没有。。。

表达能 ...

壁面转动带动流体运动
1、可以尝试壁面转动设置为绝对速度，无滑移边界条件
2、如果不成功，试试MRF或者滑移网格 不过这样是设置流体运动了
住你成功
赞一下 回复此楼
7楼2013-06-24 09:40:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

swiftsi

银虫 (初入文坛)
引用回帖:
7楼: Originally posted by liutao2011 at 2013-06-24 09:40:58
壁面转动带动流体运动
1、可以尝试壁面转动设置为绝对速度，无滑移边界条件
2、如果不成功，试试MRF或者滑移网格 不过这样是设置流体运动了
住你成功...

壁面转动设置为绝对和相对都试过了，还是只能算70多步不收敛。

感觉直接设置小圆柱的流体运动也可以，不知道怎么设置。现在设置的小圆柱里面的壁面转动，水平流体环柱状区域也加了转动，但是算的时候不收敛，具体设置用的moving mesh，环形的fluid区域加转动，然后设置它的转速rad/s，然后wall的设置就是moving wall，adjust to the fluid ，rotational，现在设置就是这样，计算不下去。。。
赞一下 回复此楼
杜兰特在被媒体问到12-13赛季是否浪费了时如是说：我有幸能够每天醒来做我喜欢的事情，所以没有什么是浪费的。
8楼2013-06-24 10:06:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liutao2011

银虫 (小有名气)
水平管外壁是静止的吧？
在圆环间切开成两个区域，靠近内壁区域设置MRF，靠近外壁区域静止，两部分用interface连接，内壁随MRF区域旋转，另外注意旋转轴的选择
赞一下 回复此楼
9楼2013-06-24 11:38:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

swiftsi

银虫 (初入文坛)
引用回帖:
9楼: Originally posted by liutao2011 at 2013-06-24 11:38:51
水平管外壁是静止的吧？
在圆环间切开成两个区域，靠近内壁区域设置MRF，靠近外壁区域静止，两部分用interface连接，内壁随MRF区域旋转，另外注意旋转轴的选择

水平管外壁是静止的。
按照你说的做了，靠近内壁区域设置了MRF旋转，靠近外壁区域静止，水平管的轴线在X轴，所以旋转轴都用的（1,0,0）。
计算2000步后观察速度矢量图，看不出来有旋转，但看pathline是有旋转的，内部区域旋转明显，外部区域旋转不明显，不知道这样对不对？
赞一下 回复此楼
杜兰特在被媒体问到12-13赛季是否浪费了时如是说：我有幸能够每天醒来做我喜欢的事情，所以没有什么是浪费的。
10楼2013-06-25 16:15:15
