[求助] fluent磨削流场2维仿真采用VOF模型怎么得到一段时间内通过某一边界的流体质量啊?

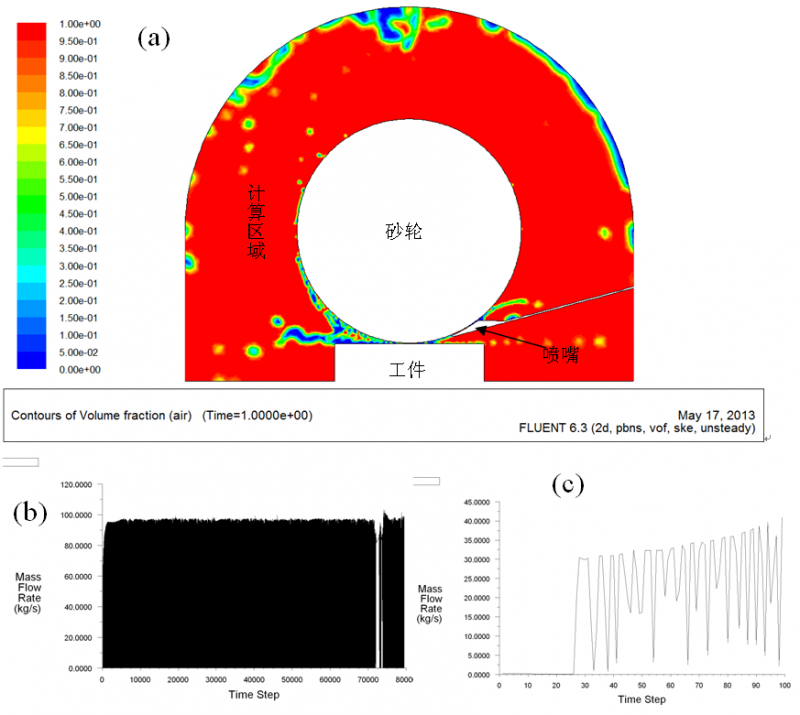

如题,对磨削的流场采用VOF模型仿真,仿真模型及监测到的结果如下图所示,(a)为建立的物理模型,红色的区域为流体计算区域,砂轮工件之间有1mm的间隙,砂轮线速度30m/s,喷嘴喷射磨削液(水)的速度为40m/s,(b)为仿真迭代过程中利用report type 里的mass flow rate 监测到的通过砂轮工件最小间隙的质量流量,因为通过这个间隙的流体混杂着水和空气,曲线连续上下波动,时间步长较小为1e-5,曲线比较密集(c)是前100个时间步曲线比较稀疏时质量流量的波动情况。
我现在想计算一段时间内,比如1s内通过最小间隙的流体质量,这怎么计算啊?用监测到的质量流量计算一段时间内通过的流体质量的话要对曲线进行积分,但这行不通啊,求高人指点,怎么处理才能得到一定时间内通过间隙的流体质量!!万分感谢!!

磨削流场空气分布图 (2).png

[ Last edited by xiegangmai on 2013-5-18 at 11:59 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

xiao-m-ch

新虫 (小有名气)

xiao-m-ch: 回帖置顶 2013-05-18 14:40:29
下图是重新上传的图片!

磨削流场空气分布图 (2).png

5楼2013-05-18 14:40:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

mayo_0

铜虫 (小有名气)

引用回帖:
3楼: Originally posted by mayo_0 at 2013-05-18 00:39:17
b\c图已经得到质量流量随时间的变化,使用tecplot、origin的积分功能或者自己写积分函数即可。
图片不知为啥传不上来。能传的时候再传上来。

.out文件就是txt文本,当然可以读入了。
fluent磨削流场2维仿真采用VOF模型怎么得到一段时间内通过某一边界的流体质量啊?


fluent磨削流场2维仿真采用VOF模型怎么得到一段时间内通过某一边界的流体质量啊?-1

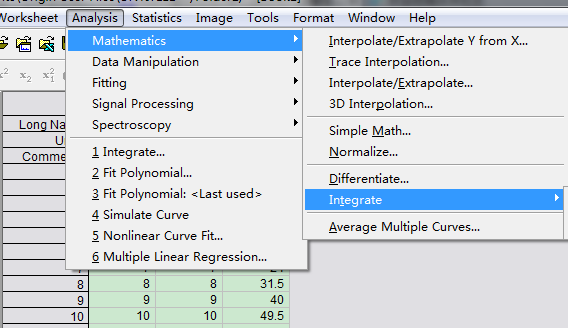

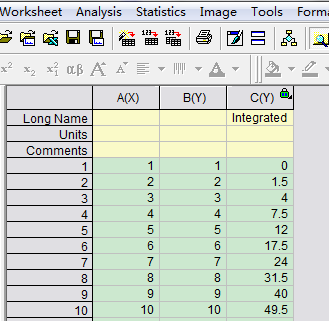

origin integrate.png


fluent磨削流场2维仿真采用VOF模型怎么得到一段时间内通过某一边界的流体质量啊?-2
tecplot integrate.png


fluent磨削流场2维仿真采用VOF模型怎么得到一段时间内通过某一边界的流体质量啊?-3

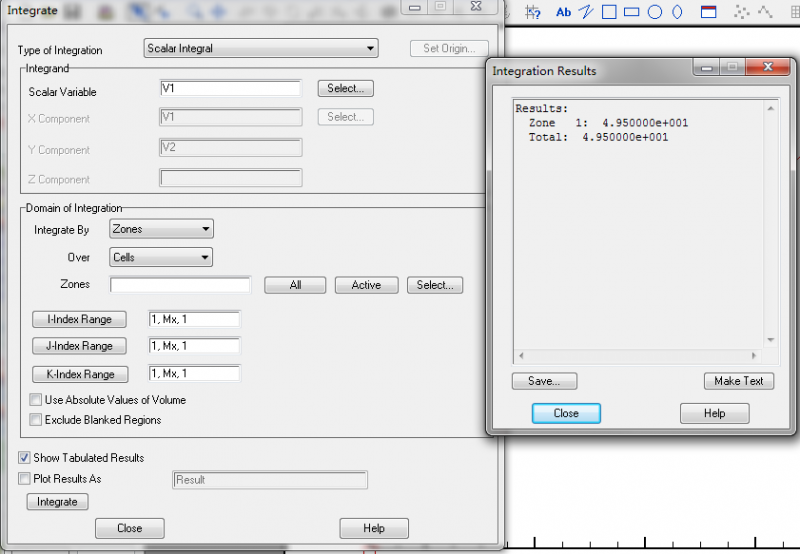

tecplot integrate0.png

» 本帖已获得的红花(最新10朵)

精通各种CFD项目(电磁、多相、燃烧等)。QQ85596847。
6楼2013-05-19 11:50:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yb861025

禁虫 (小有名气)

★ ★
感谢参与,应助指数 +1
1592203609: 金币+2, 谢谢参与交流 2013-05-17 23:27:02
本帖内容被屏蔽

2楼2013-05-17 22:39:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mayo_0

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
xiao-m-ch: 金币+3, ★★★很有帮助 2013-05-18 15:23:05
xiegangmai: 金币+2, 谢谢参与! 2013-05-19 08:43:14
b\c图已经得到质量流量随时间的变化,使用tecplot、origin的积分功能或者自己写积分函数即可。
图片不知为啥传不上来。能传的时候再传上来。
精通各种CFD项目(电磁、多相、燃烧等)。QQ85596847。
3楼2013-05-18 00:39:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-m-ch

新虫 (小有名气)

xiao-m-ch: 回帖置顶 2013-05-18 11:36:29
xiao-m-ch: 取消置顶 2013-05-18 14:40:46
引用回帖:
3楼: Originally posted by mayo_0 at 2013-05-18 00:39:17
b\c图已经得到质量流量随时间的变化,使用tecplot、origin的积分功能或者自己写积分函数即可。
图片不知为啥传不上来。能传的时候再传上来。

我发帖的时候,传的照片能显示,不知为什么现在不能显示了。仿真过程中监测到的质量流量曲线(保存到.out文件)能导入tecplot积分?对这方面还不是很了解,求指点!谢谢了!!

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 磨削流场空气分布图(2).png
  • 2013-05-18 11:31:45, 137.22 K
4楼2013-05-18 11:35:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-m-ch

新虫 (小有名气)

送红花一朵
引用回帖:
6楼: Originally posted by mayo_0 at 2013-05-19 11:50:33
.out文件就是txt文本,当然可以读入了。


origin integrate.png

tecplot integrate.png

tecplot integrate0.png
...

您解释的非常详细,帮我大忙了  谢谢!!另外,您觉得我的这个仿真,采用VOF模、mixture模型还是其他的什么多相流模型更合适?个人感觉,喷嘴喷入的全部是水,并不是混合物,用VOF模型就可以吧!!
7楼2013-05-19 15:44:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-m-ch

新虫 (小有名气)

引用回帖:
6楼: Originally posted by mayo_0 at 2013-05-19 11:50:33
.out文件就是txt文本,当然可以读入了。


origin integrate.png

tecplot integrate.png

tecplot integrate0.png
...

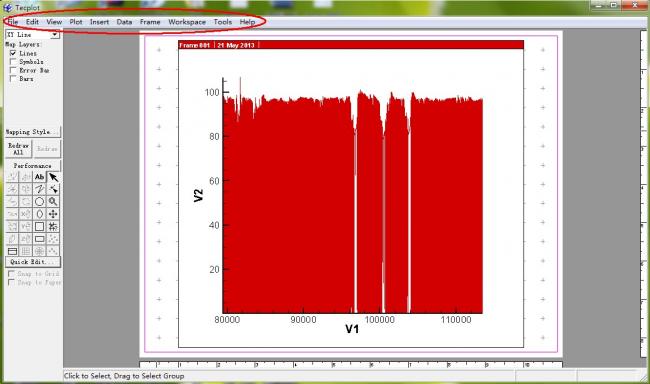

你好,您说的tecplot积分,用的tecplot是哪个版本的,我装的是tecplot10,导入.out文件后如下图所示,在菜单栏里没找到analyse这一项啊,怎么积分?拜托您指点一下,谢谢了!!
fluent磨削流场2维仿真采用VOF模型怎么得到一段时间内通过某一边界的流体质量啊?-4

8楼2013-05-21 22:38:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mayo_0

铜虫 (小有名气)

引用回帖:
8楼: Originally posted by xiao-m-ch at 2013-05-21 22:38:17
你好,您说的tecplot积分,用的tecplot是哪个版本的,我装的是tecplot10,导入.out文件后如下图所示,在菜单栏里没找到analyse这一项啊,怎么积分?拜托您指点一下,谢谢了!!

...

tecplot10以后的版本都可以。
精通各种CFD项目(电磁、多相、燃烧等)。QQ85596847。
9楼2013-05-21 23:15:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao-m-ch

新虫 (小有名气)

引用回帖:
9楼: Originally posted by mayo_0 at 2013-05-21 23:15:33
tecplot10以后的版本都可以。...

不好意思,还是tecplot积分问题,你回复的图片显示积分那项在菜单栏analyse里面,但是我装的tecplot菜单栏里面没有analyse这项,不知道怎么积分,你用的是tecplot哪个版本?要不你给我传一份你的tecplot安装文件吧  谢谢了!!
