[求助] 关于fluent后处理技术

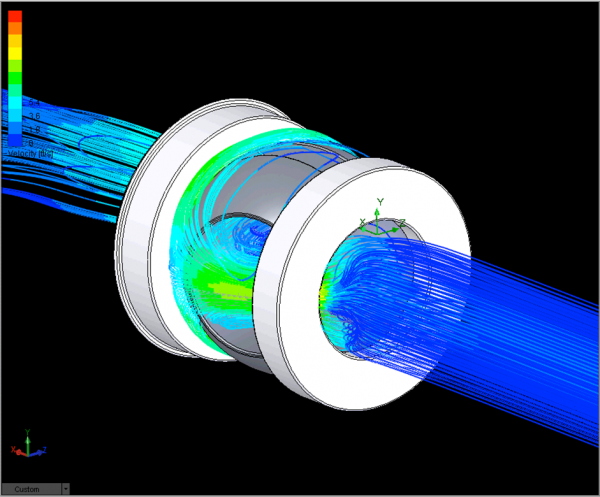

各位大侠，看看这幅图别人是怎么处理的，fluent后处理中怎么把没有划分网格的实体也一起显示出来，求教
关于fluent后处理技术
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-05 09:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

chongdaql

银虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-11 21:52:59
不要被表象迷惑，显示的并不是实体，只是面，就是你的流到的面。这个图在fluent的后处理中很容易得到。就是在流线面板中，设置draw mesh，同时显示那几个面就行。
赞一下(1人) 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
12楼2013-08-08 13:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-05 11:26:39
这个图应该在pathline那里显示，至于你说的把没有划分网格的实体显示出来，我还是第一次听说，因为fluent这个软件就是认网格的，不划分网格根本到不不进fluent。我看这个图是用面网格显示的实体。
赞一下 回复此楼
2楼2013-08-05 10:01:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一月的河

木虫 (小有名气)
引用回帖:
2楼: Originally posted by dragonship at 2013-08-05 10:01:06
这个图应该在pathline那里显示，至于你说的把没有划分网格的实体显示出来，我还是第一次听说，因为fluent这个软件就是认网格的，不划分网格根本到不不进fluent。我看这个图是用面网格显示的实体。

那要如何做到画了网格部分不进行仿真计算呢，动定义为wall？
赞一下 回复此楼
3楼2013-08-05 10:09:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-05 22:47:13
引用回帖:
3楼: Originally posted by 一月的河 at 2013-08-05 10:09:38
那要如何做到画了网格部分不进行仿真计算呢，动定义为wall？...

还是第一次听说这个画网格不进行计算，你理论学的怎么样，你想想网格不进行计算，抑制一部分网格，那节点单元上面的物理量怎么计算？两个区域都形不成连同了，节点单元不连续，怎么迭代求解。
赞一下 回复此楼
4楼2013-08-05 10:39:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一月的河

木虫 (小有名气)
引用回帖:
4楼: Originally posted by dragonship at 2013-08-05 10:39:45
还是第一次听说这个画网格不进行计算，你理论学的怎么样，你想想网格不进行计算，抑制一部分网格，那节点单元上面的物理量怎么计算？两个区域都形不成连同了，节点单元不连续，怎么迭代求解。...

可能跟你说的不是很清楚，图里面显示的实体部分不是流道部分，而是被切掉的，我的问题是怎么在后处理过程中把非流道部分显示出来
赞一下 回复此楼
5楼2013-08-05 10:46:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nedu_1227

禁虫 (著名写手)
★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-08-05 22:47:32
本帖内容被屏蔽

» 本帖已获得的红花（最新10朵）

一月的河
6楼2013-08-05 12:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一月的河

木虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by nedu_1227 at 2013-08-05 12:38:45
在打开的云图上端鼠标右键，里面可以设置。

能说的详细点么，没找到鼠标右键可以设置的位置，谢谢
赞一下 回复此楼
7楼2013-08-05 13:25:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiredgfgoa

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-08-05 22:47:39
延长边界条件就可以吧
赞一下 回复此楼
8楼2013-08-05 14:22:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一月的河

木虫 (小有名气)
引用回帖:
8楼: Originally posted by xiredgfgoa at 2013-08-05 14:22:53
延长边界条件就可以吧

延长边界条件，不是很明白
赞一下 回复此楼
9楼2013-08-05 14:28:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
引用回帖:
5楼: Originally posted by 一月的河 at 2013-08-05 10:46:03
可能跟你说的不是很清楚，图里面显示的实体部分不是流道部分，而是被切掉的，我的问题是怎么在后处理过程中把非流道部分显示出来...

你要没有保密措施，那就把case和data传上来。
赞一下 回复此楼
10楼2013-08-05 14:40:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
