fluent截面流线图处理
|
||
|

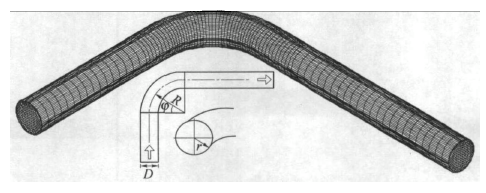

各位，我最近在做管道的一点分析，想分析一下弯管段的迪恩涡运动，取弯管部分不同极角（30°，60°等等）下的截面做流线图。看见别人文献上的流线很完整，很光顺，但自己做的流线有一些是断开的，不完整、不连续，我是将fluent计算的结果导入到tecplot里面，然后在tecplot里面建的各个截面，并绘制流线图，可能方法不对。请大家指教一下，怎么才能做出来，谢谢。 具体见下图，第二个图是别人文献上30°截面上的流线图  管道  文献上30°截面速度流线图 |
