[求助] 大家写论文时都是怎么把云图粘到word中的

怎么把云图粘到word中效果比较好，直接用fluent的话，我知道是在云图窗口，进行page setup，然后再copy to clipboard，但这样不是很清晰啊，legend显得很大，在fluent中能调节legend的大小吗，要是导入tecplot的话该怎么操作，有用过的能讲讲吗，最好能详细点~~
回复此楼

» 收录本帖的淘帖专辑推荐

tecplot后处理

» 本帖已获得的红花（最新10朵）

广陵散绝唱

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2013-10-10 18:40:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

bingshan2012

木虫 (正式写手)
引用回帖:
2楼: Originally posted by kylafree at 2013-10-10 19:54:06
从FLUENT中导出图片，然后再在PHOTOSHOP中处理，最后导入WORD

呵呵 可惜不会用PHOTOSHOP
赞一下(1人) 回复此楼
5楼2013-10-11 16:29:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hraul7

木虫 (小有名气)
有点卸磨杀驴的感觉..
赞一下(1人) 回复此楼
17楼2013-10-13 11:29:34
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

kylafree

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
从FLUENT中导出图片，然后再在PHOTOSHOP中处理，最后导入WORD
赞一下 回复此楼
2楼2013-10-10 19:54:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiangmin1990

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
bingshan2012: 金币+10, ★★★很有帮助 2013-10-12 19:28:09
如果你要图上显示数据的话，就用Tecplot，一般做硕士或者博士论文不用Tecplot做，直接用fluent后处理就可以了，先把云图北京颜色改成白色，然后直接截或者用graphics hardcopy图导出也行，图都很清楚
赞一下 回复此楼
3楼2013-10-11 10:49:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingshan2012

木虫 (正式写手)
引用回帖:
3楼: Originally posted by jiangmin1990 at 2013-10-11 10:49:16
如果你要图上显示数据的话，就用Tecplot，一般做硕士或者博士论文不用Tecplot做，直接用fluent后处理就可以了，先把云图北京颜色改成白色，然后直接截或者用graphics hardcopy图导出也行，图都很清楚

截图知道，graphics hardcopy是什么?
赞一下 回复此楼
4楼2013-10-11 16:28:57
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingshan2012

木虫 (正式写手)
引用回帖:
3楼: Originally posted by jiangmin1990 at 2013-10-11 10:49:16
如果你要图上显示数据的话，就用Tecplot，一般做硕士或者博士论文不用Tecplot做，直接用fluent后处理就可以了，先把云图北京颜色改成白色，然后直接截或者用graphics hardcopy图导出也行，图都很清楚

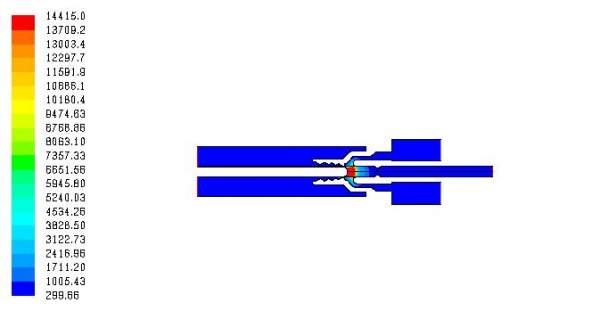

用fluent直接出清晰度也还可以，就是legend显得太长了，下面有我出的一个图，你看看怎么改改更好一些。
大家写论文时都是怎么把云图粘到word中的
赞一下 回复此楼
6楼2013-10-11 16:45:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

_渭城朝雨

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
用tecplot做后处理
赞一下 回复此楼
7楼2013-10-11 22:43:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Boling2002

金虫 (小有名气)
引用回帖:
7楼: Originally posted by _渭城朝雨 at 2013-10-11 22:43:46
用tecplot做后处理

tecplot 是专门做后处理的，比较专业。
赞一下 回复此楼
8楼2013-10-11 22:49:51
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingshan2012

木虫 (正式写手)
引用回帖:
7楼: Originally posted by _渭城朝雨 at 2013-10-11 22:43:46
用tecplot做后处理

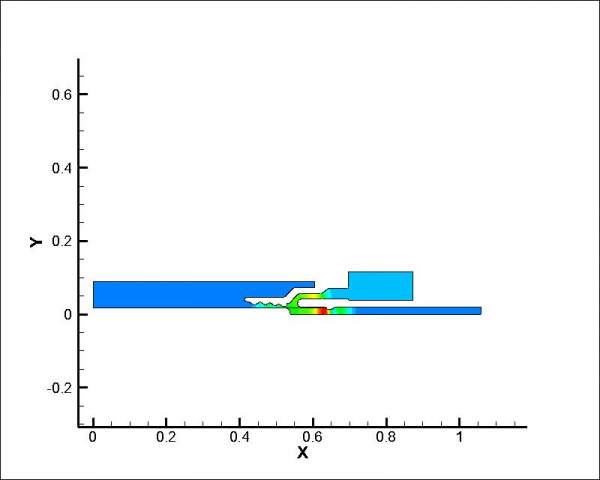

将cas和data导入tecplot处理完之后，该怎么把处理后的图片导出来，除了直接截图以外，用file-export，导出的图片带着坐标轴啊（下图），怎么把坐标轴去掉，或者还有别的什么方法。
大家写论文时都是怎么把云图粘到word中的-1
赞一下 回复此楼
9楼2013-10-12 09:19:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bingshan2012

木虫 (正式写手)
引用回帖:
8楼: Originally posted by Boling2002 at 2013-10-11 22:49:51
tecplot 是专门做后处理的，比较专业。...

问题在9楼，请看一下。
赞一下 回复此楼
10楼2013-10-12 09:21:26
