[求助] 紧急求助Fluent后处理一张图片

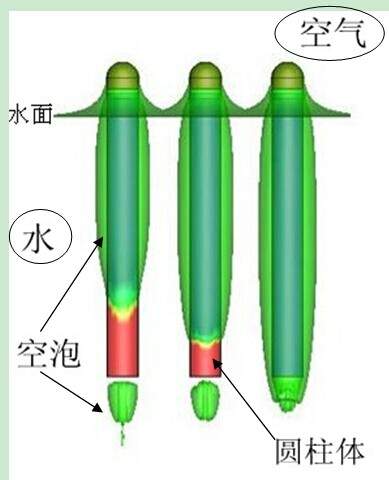

http://image.keyan.cc/data/bcs/2 ... _836.jpg[img][/img]，现在在模拟一个圆柱体从水中进入到空气中的过程，上图是我在文献里看到的哈工大一名硕士论文里的图片，我想问下有没有高手知道这张图片是怎么处理出来的？怎么让圆柱体所处周围的水不显示，只显示其表面产生的空泡和圆柱体，加上水面呢？用tecplot还是ANSYS自带的就可以呢

紧急求助Fluent后处理一张图片

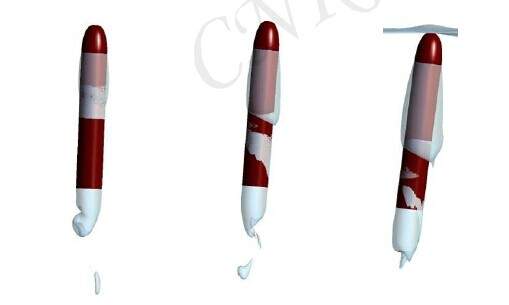

或者这张图片
http://image.keyan.cc/data/bcs/2 ... _1408763469_595.jpg
紧急求助Fluent后处理一张图片-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-23 11:07:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱上这种感觉

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
可以先把图片整个显示出来，再用图片处理软件修啊
赞一下 回复此楼
快乐科研，身随心动！！
2楼2014-08-23 15:09:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1098253929

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
用tecplot去处理啊
赞一下 回复此楼
。。。。。。
3楼2014-08-23 17:08:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
tecplot显示的，iso+一些调整
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

gaojurui
4楼2014-08-24 07:38:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hbu天道酬勤

金虫 (正式写手)
看上去是我们课题组做的

[ 发自小木虫客户端 ]
赞一下 回复此楼
我是地球人，生活好难啊
5楼2014-08-24 10:42:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojurui

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 爱上这种感觉 at 2014-08-23 15:09:40
可以先把图片整个显示出来，再用图片处理软件修啊

这是个三维的，周围都是水，不是二维呀，怎么处理啊？能详细点吗
赞一下 回复此楼
6楼2014-08-24 15:41:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojurui

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 1098253929 at 2014-08-23 17:08:33
用tecplot去处理啊

哥们能详细点么？急求
赞一下 回复此楼
7楼2014-08-24 15:41:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojurui

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by hbu天道酬勤 at 2014-08-24 10:42:39
看上去是我们课题组做的

求指导这图怎么弄出来的呀？
赞一下 回复此楼
8楼2014-08-24 21:13:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hbu天道酬勤

金虫 (正式写手)
引用回帖:
8楼: Originally posted by gaojurui at 2014-08-24 21:13:51
求指导这图怎么弄出来的呀？...

论文作者以及指导教师是谁啊？如果是我们课题组的，我帮你问问师兄，我也不会

[ 发自小木虫客户端 ]
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

gaojurui
我是地球人，生活好难啊
9楼2014-08-24 22:21:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaojurui

新虫 (初入文坛)
送红花一朵
引用回帖:
9楼: Originally posted by hbu天道酬勤 at 2014-08-24 22:21:24
论文作者以及指导教师是谁啊？如果是我们课题组的，我帮你问问师兄，我也不会
...

2012年毕业的哈工大硕士刘杰，指导老师张嘉钟，2013年毕业的哈工大硕士申丽辉，导师陈浮。多谢啦，因为毕业论文需要处理出类似这种的图片，所以很急，不管怎么样都谢谢你
赞一下 回复此楼
10楼2014-08-25 09:39:11
