[求助] 求助 fluent的3D的后处理问题

大神们好,最近用fluent做3维实体,但是后处理时用到了tecplot,想对三维的视图进行周面展开表示?苦于找不到方法?求各路神仙显灵!!!!!!!感激不尽!!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

忙碌或许可以忘记孤独
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

mayo_0

铜虫 (小有名气)

引用回帖:
1楼: Originally posted by hansong0520 at 2011-07-26 09:55:22:
大神们好,最近用fluent做3维实体,但是后处理时用到了tecplot,想对三维的视图进行周面展开表示?苦于找不到方法?求各路神仙显灵!!!!!!!感激不尽!!

是不是要这个?

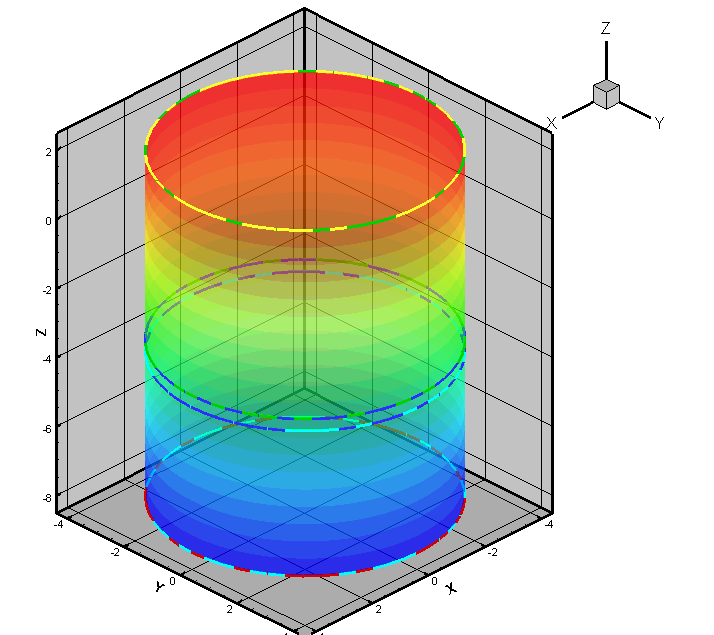

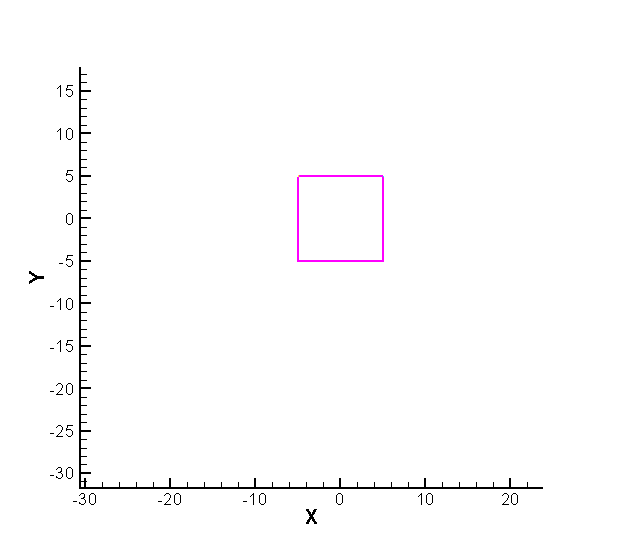

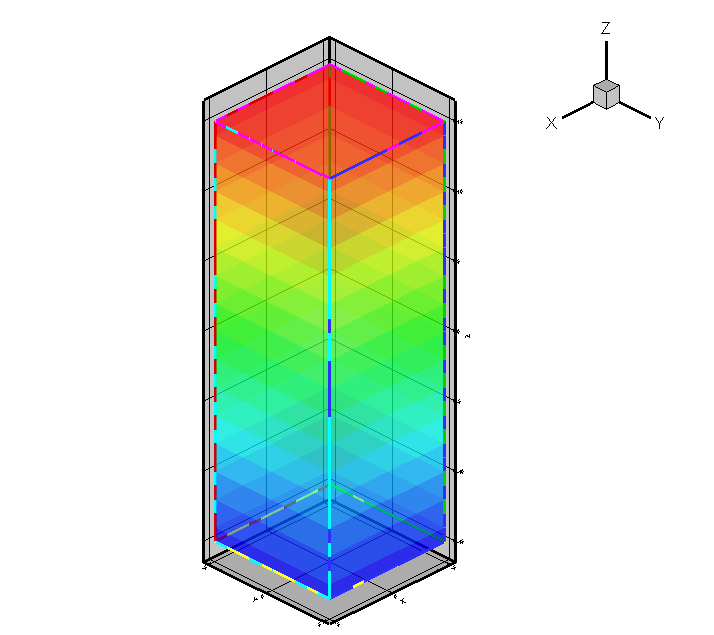

柱面:





精通各种CFD项目(电磁、多相、燃烧等)。QQ85596847。
10楼2011-08-23 08:10:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mayo_0

铜虫 (小有名气)

引用回帖:
10楼: Originally posted by mayo_0 at 2011-08-23 08:10:51:
是不是要这个?
柱面:



长方体侧面:



精通各种CFD项目(电磁、多相、燃烧等)。QQ85596847。
11楼2011-08-23 08:12:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sonyejing

金虫 (小有名气)

【答案】应助回帖

★
臭水沟(金币+1): 谢谢应助~~ 2011-07-26 12:36:36
hansong0520(金币+5): 不是很明白,求教 2011-07-26 18:36:17
三维视图坐标变量是3维,而“三维的视图进行周面展开”也可以表示3维,所以应该可以的
3楼2011-07-26 12:22:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mayo_0

铜虫 (小有名气)

引用回帖:
11楼: Originally posted by mayo_0 at 2011-08-23 08:12:53:
长方体侧面:


上面的长方体中的一个侧面被分成两部分了。

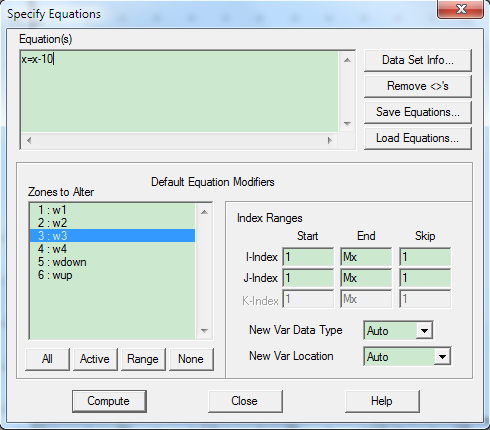

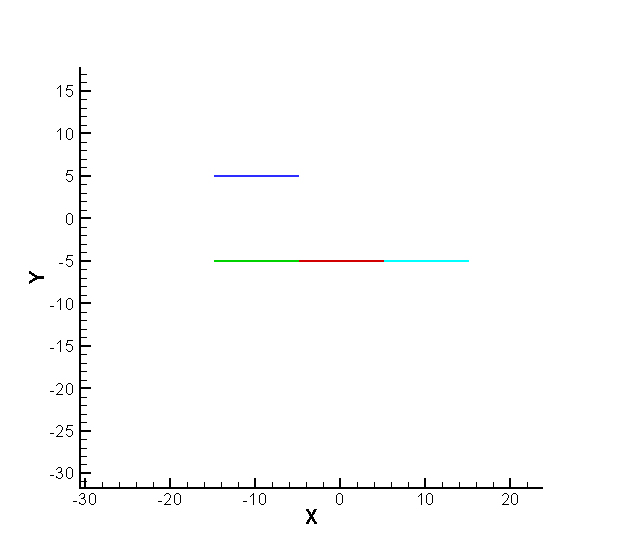

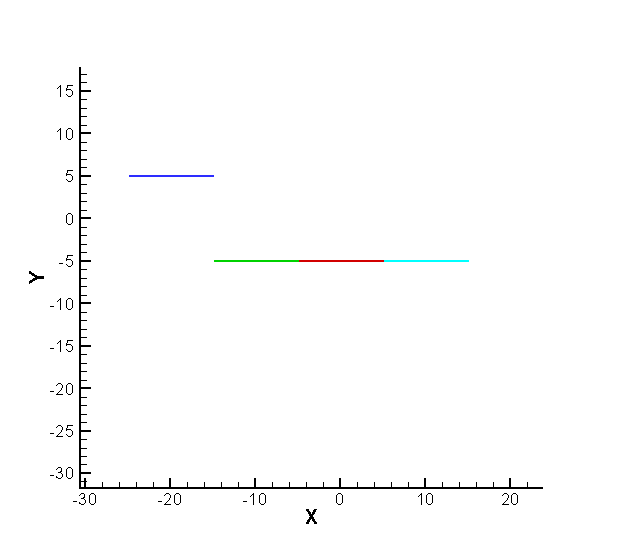

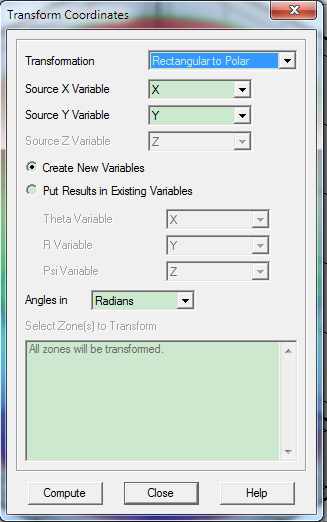

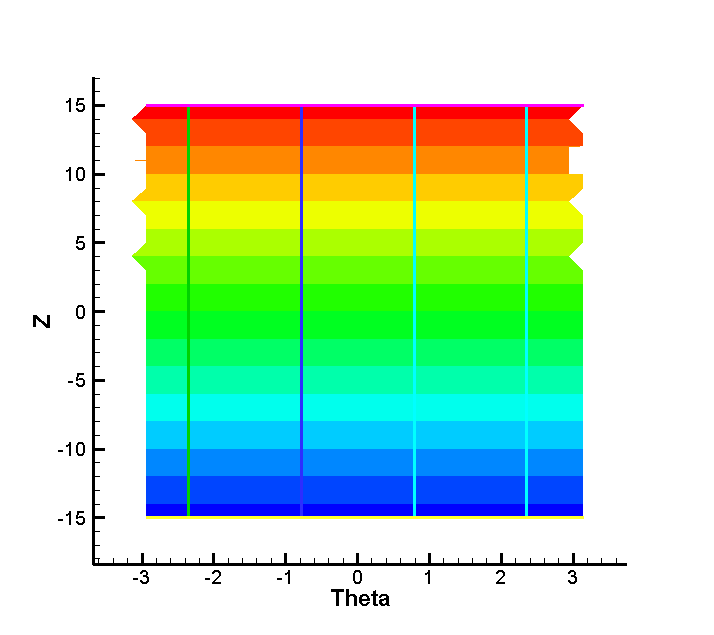

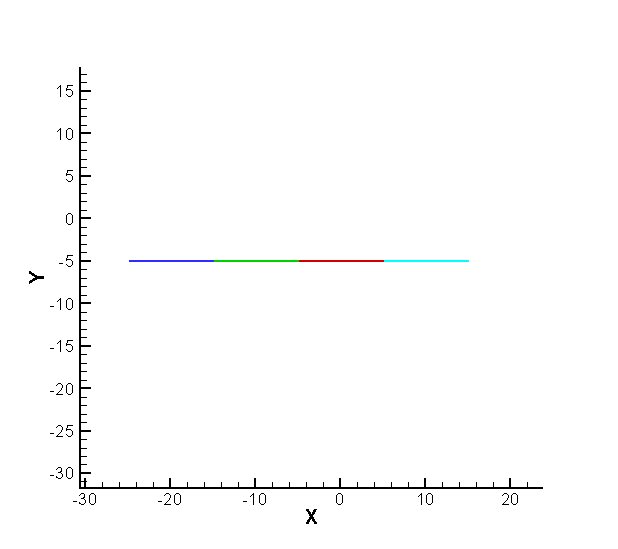

下面是自己坐标变换的结果:













精通各种CFD项目(电磁、多相、燃烧等)。QQ85596847。
12楼2011-08-23 08:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mayo_0

铜虫 (小有名气)

我觉得我的方法很不方便,请大家指出更容易的方法。
精通各种CFD项目(电磁、多相、燃烧等)。QQ85596847。
13楼2011-08-23 08:16:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

heattransfet

新虫 (职业作家)

【答案】应助回帖

★
臭水沟(金币+1): 谢谢应助~~ 2011-07-26 12:36:21
hansong0520(金币+1): 呵呵,这个能说明白些么? 2011-07-26 18:36:37
周面展开还真没做过,再说展开物理模型都改变了, 流场还对???切片不行???
此号从今天(2012-06-25)开始不用了。。。。。。。。
2楼2011-07-26 11:15:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heattransfet

新虫 (职业作家)

引用回帖:
Originally posted by sonyejing at 2011-07-26 12:22:59:
三维视图坐标变量是3维,而“三维的视图进行周面展开”也可以表示3维,所以应该可以的

如何做到? 指教!
此号从今天(2012-06-25)开始不用了。。。。。。。。
4楼2011-07-26 12:35:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hansong0520

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by heattransfet at 2011-07-26 12:35:44:
如何做到? 指教!

呵呵,我不是很懂呀
忙碌或许可以忘记孤独
5楼2011-08-02 09:05:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mayo_0

铜虫 (小有名气)

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢应助! 2011-08-17 21:51:23
hansong0520(金币+1): 好的,谢了 2011-08-18 16:29:44
百度了一下,不知道“周面展开”是个什么东西。
TECPLOT可以切片。
精通各种CFD项目(电磁、多相、燃烧等)。QQ85596847。
6楼2011-08-17 16:48:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanshanshu

铜虫 (小有名气)


【答案】应助回帖

★
xiegangmai(金币+1): 谢谢应助! 2011-08-17 21:51:29
hansong0520(金币+2): console 没有用呀,求大神指导!!! 2011-08-18 16:30:21
记着貌似有相关命令,在console窗口输入plot命令,然后再输入相关命令,请参考help文档
7楼2011-08-17 21:49:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackdon

金虫 (著名写手)

灌水是蜜糖…

【答案】应助回帖

★
臭水沟(金币+1): 谢谢应助~~ 2011-08-21 09:32:39
只能看面吧,体的场分布显示太抽象
想明白了不能糊涂…[img]http://pic.emuch.net/201011/28/1152778_232834.jpg[/img]
8楼2011-08-21 09:20:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dmxb1979

金虫 (小有名气)

【答案】应助回帖

★
hansong0520(金币+1): 求qq 私聊 呵呵 2011-08-22 09:09:55
臭水沟(金币+1): 谢谢应助~~ 2011-08-22 13:36:19
在2D菜单里面有一个命令,记不清楚是什么了,但是可以做出圆周展开
点开所要展开的面,在最下面有相关的设置参数,右键里面也有
其实科研很简单,qq8349384
9楼2011-08-21 23:15:07
