[求助] icem 复杂模型非结构化网格 已有1人参与

画了一个简化的燃烧室,非结构化网格结果很差。用服务器画很多网格结果也差不多,前几天有位金虫问我参数,我可能误会了
火焰筒高度75mm,很小,周期边界上恒多洞。网格如下图

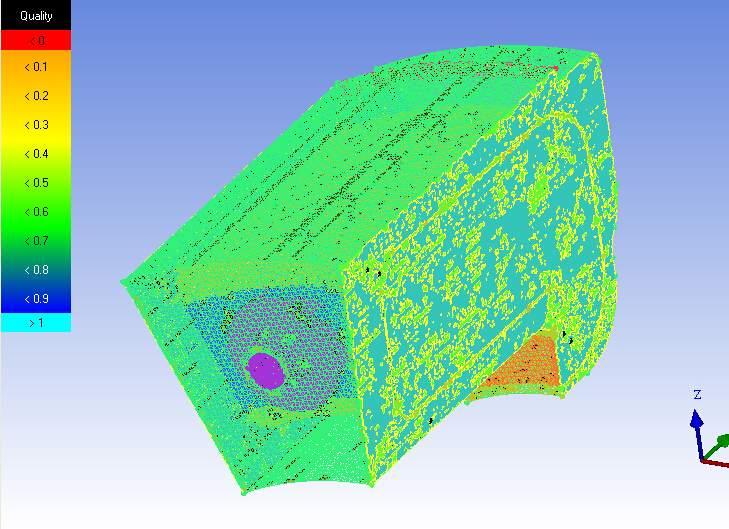

icem 复杂模型非结构化网格


icem 复杂模型非结构化网格-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phujie

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
你将几何体导到icem后先按默认的参数repair下,然后设网格参数,做网格,做完网格check一下,有问题的网格会在这个过程中表现出来,问题很多的话,调整参数,重新画下网格。没什么问题后,smooth下就可以了。
2楼2014-09-25 09:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwb_go

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by phujie at 2014-09-25 09:24:16
你将几何体导到icem后先按默认的参数repair下,然后设网格参数,做网格,做完网格check一下,有问题的网格会在这个过程中表现出来,问题很多的话,调整参数,重新画下网格。没什么问题后,smooth下就可以了。

3楼2014-09-25 18:40:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

能不能先上传一下igs stp tin 格式的文件呢?
4楼2014-09-25 20:07:35
