[求助] ICEM中画好网格,导入Fluent后进口边界区域发生变化 已有3人参与

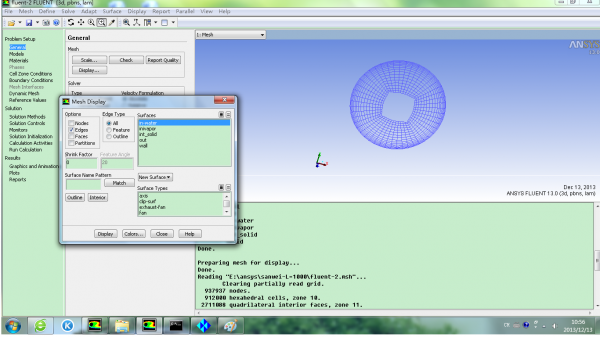

模型的进口有两个面,环形区域为液体,中间圆为气体,在ICEM中画网格时首先也分别创建了part;可导入到Fluent中,液体进口区域变大了,气体进口区域变成了只有中间一小正方形了,这是怎么一回事啊?求指教!!
ICEM中画好网格,导入Fluent后进口边界区域发生变化


ICEM中画好网格,导入Fluent后进口边界区域发生变化-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

312367697

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
1592203609: 金币+2, 谢谢回帖! 2013-12-14 20:18:41
你的Part没建对吧,照你的描述,环为液体入口,圆为气体入口
根本就没有正方形,怎么可能会有图2里的网格形式?
你应该把圆和环分别建立part,block,并与圆和环关联
2楼2013-12-13 11:29:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiyoguo87

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 312367697 at 2013-12-13 11:29:52
你的Part没建对吧,照你的描述,环为液体入口,圆为气体入口
根本就没有正方形,怎么可能会有图2里的网格形式?
你应该把圆和环分别建立part,block,并与圆和环关联

我是先把圆面和环面分别建立part,然后block与整个圆柱体关联,再对其进行O型剖分
3楼2013-12-13 14:43:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

312367697

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
qiyoguo87: 金币+10, ★有帮助 2013-12-15 16:43:49
引用回帖:
3楼: Originally posted by qiyoguo87 at 2013-12-13 14:43:44
我是先把圆面和环面分别建立part,然后block与整个圆柱体关联,再对其进行O型剖分...

把你的模型和blcok贴上来
4楼2013-12-13 15:40:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohsu2006

木虫 (著名写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
1592203609: 金币+1, 谢谢回帖! 2013-12-14 20:18:59
你把oblock内部边投影到内部圆上,使之重合,可以在内部圆上做几个点先把vetex移动上去,再映射!

[ 发自手机版 http://muchong.com/3g ]
5楼2013-12-14 10:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
1592203609: 金币+1, 谢谢回帖! 2013-12-14 20:19:08
qiyoguo87: 金币+10, ★有帮助 2013-12-15 16:44:00
映射关系没有建立完全。
6楼2013-12-14 18:31:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiyoguo87

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by xiaohsu2006 at 2013-12-14 10:00:54
你把oblock内部边投影到内部圆上,使之重合,可以在内部圆上做几个点先把vetex移动上去,再映射!

解决了,是内部边没有关联到内部圆上,谢谢(*^__^*) ……
7楼2013-12-15 16:48:27
