[求助] 圆柱网格划分 已有4人参与

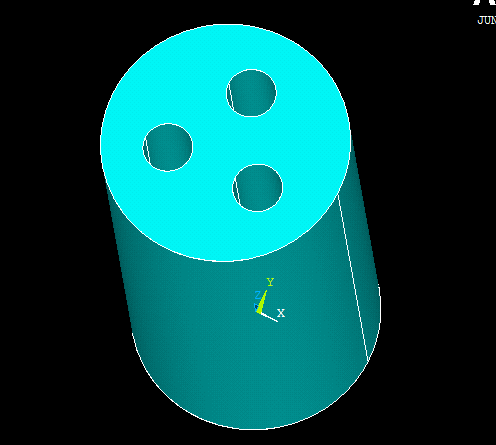

求大神，刚学ansys，请问下面这个图要怎么划分成6面体的网格啊。大的圆柱体中有3个小的圆柱体镂空

圆柱网格划分
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-22 20:17:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chcalo

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
先对一个底面进行网格划分，然后扫掠成体
赞一下 回复此楼
2楼2014-06-22 20:56:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beifengabc

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by chcalo at 2014-06-22 20:56:59
先对一个底面进行网格划分，然后扫掠成体

同学可以具体说一下么，底面怎样做才能映射划分呢？划分成几块？
赞一下 回复此楼
3楼2014-06-22 22:37:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haqiao890925

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
切，沿着几个圆柱就一刀一刀切，然后把空圆柱的体删掉

[ 发自小木虫客户端 ]
赞一下 回复此楼
微笑面对任何困难
4楼2014-06-23 07:11:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cchhddxx

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
2楼意思是先把一个面画好，然后用画好的面生成体，这个功能在画体的第一个选项里边有。

[ 发自小木虫客户端 ]
赞一下 回复此楼
士，不可以不弘毅！
5楼2014-06-23 09:40:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beifengabc

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by cchhddxx at 2014-06-23 09:40:16
2楼意思是先把一个面画好，然后用画好的面生成体，这个功能在画体的第一个选项里边有。

您说的是经典的ANSYS么？另外请问如果中间3个圆柱的镂空处，我用等大的圆柱填不上，然后这3个圆柱做内热源对外面的大圆柱传热，那么划分网格的时候，大圆柱和小圆柱的交界面上的网格是不是得是同一个网格才行？比如3个小圆柱我用MAP划分成6面体的，外面大圆柱用free化成4面体的，那他俩的交界面是什么情况？能传热么...真心不懂，希望您能给我指点下
赞一下 回复此楼
6楼2014-06-23 13:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夜寒瞳

木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
ANSYS的不懂···如果用Hypermesh，就一步到位的事情~
赞一下 回复此楼
如果一个男人肯拿睡觉的时间去搞事业，那么一定会有人愿意陪他睡觉
7楼2014-06-24 00:10:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cchhddxx

木虫 (正式写手)
引用回帖:
6楼: Originally posted by beifengabc at 2014-06-23 13:53:22
您说的是经典的ANSYS么？另外请问如果中间3个圆柱的镂空处，我用等大的圆柱填不上，然后这3个圆柱做内热源对外面的大圆柱传热，那么划分网格的时候，大圆柱和小圆柱的交界面上的网格是不是得是同一个网格才行？比如 ...

不同网格也可以，设置下interface就可以了，你百度下这个功能。
赞一下 回复此楼
士，不可以不弘毅！
8楼2014-06-24 09:29:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beifengabc

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by cchhddxx at 2014-06-24 09:29:41
不同网格也可以，设置下interface就可以了，你百度下这个功能。...

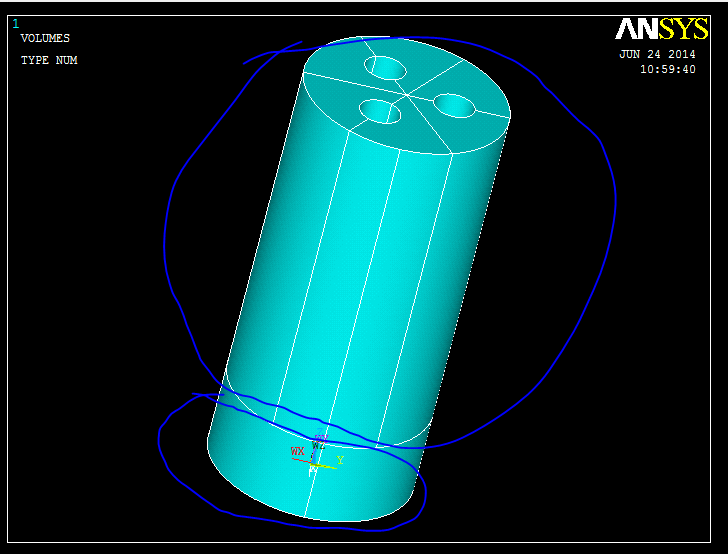

我现在给划分成这样。上面的3个小圆柱镂空，但是小圆柱的高小于大圆柱的，即大圆柱下半部还是一个整个的实心圆柱体。然后我现在把大圆柱切割成2部分，一部分是包含小圆柱的，一部分是不包含的。现在我想对地下不包含小圆柱的部分划分网格。对底面划分成4个四分之一圆，然后对体扫率，但是扫率不了...错误提示：volume 11 could not be swept because a source and target area could not be determinted automatically
因为底部大圆柱体的上表面和3个小圆柱的小表现有接触，所以不能体扫掠..怎么样才能体扫率呢...？
圆柱网格划分-1
赞一下 回复此楼
9楼2014-06-24 11:03:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beifengabc

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by beifengabc at 2014-06-24 11:03:51
我现在给划分成这样。上面的3个小圆柱镂空，但是小圆柱的高小于大圆柱的，即大圆柱下半部还是一个整个的实心圆柱体。然后我现在把大圆柱切割成2部分，一部分是包含小圆柱的，一部分是不包含的。现在我想对地下不包 ...

因为底部大圆柱体的上表面和3个小圆柱的下表面有接触。。。打错了》。。
赞一下 回复此楼
10楼2014-06-24 11:05:10
