[交流] 求高手帮忙解释这个SEM照片是怎么回事

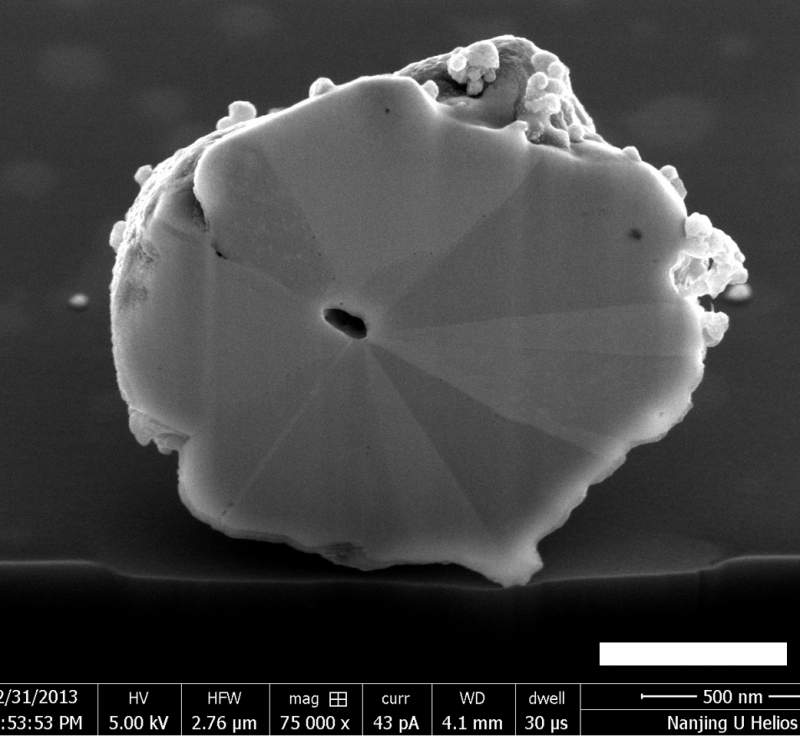

请教各位大神，这个SEN照片是一个颗粒的切面，请教各位高手为什么会呈现出这种样子，为什么会明暗相间的排布？

求高手帮忙解释这个SEM照片是怎么回事
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2014-05-23 22:04:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这极可能是由于颗粒的内部由不同晶体学取向的晶粒所组成，而不同晶体学取向的晶粒对光线的反射能力存在差异，就显示出照片上的情形了。
赞一下(1人) 回复此楼
25楼2014-05-24 11:48:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
25楼: Originally posted by peterflyer at 2014-05-24 11:48:21
这极可能是由于颗粒的内部由不同晶体学取向的晶粒所组成，而不同晶体学取向的晶粒对光线的反射能力存在差异，就显示出照片上的情形了。

恩，如果只是一种晶相，这个解释比较合理，只是我不明白为啥呈扇形......
赞一下(1人) 回复此楼
28楼2014-05-24 15:35:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
gao880717(金币+1): 谢谢参与
材料是什么呢？有可能是不同的晶相，因为有BSE信号，反应出不同的组分。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

gao880717
11楼2014-05-23 22:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freedom767

铁虫 (知名作家)
★
gao880717(金币+1): 谢谢参与
愿楼主心想事成
回复此楼
17楼2014-05-23 22:59:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jijiji1030

新虫 (知名作家)
★
gao880717(金币+1): 谢谢参与
Best wishes
回复此楼
18楼2014-05-23 22:59:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

god0729

铁虫 (知名作家)
★
gao880717(金币+1): 谢谢参与
Best wishes
回复此楼
20楼2014-05-23 23:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ttmany7788

铁虫 (知名作家)
★
gao880717(金币+1): 谢谢参与
祝福楼主
回复此楼
21楼2014-05-23 23:00:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苍穹骄龙

木虫 (正式写手)
★
gao880717(金币+1): 谢谢参与
你应该说一下这是什么东西啊

[ 发自小木虫客户端 ]
赞一下 回复此楼
22楼2014-05-23 23:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenjun521125

金虫 (正式写手)
光的散射？

[ 发自小木虫客户端 ]
回复此楼
23楼2014-05-23 23:06:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
送红花一朵
引用回帖:
11楼: Originally posted by temedx at 2014-05-23 22:45:35
材料是什么呢？有可能是不同的晶相，因为有BSE信号，反应出不同的组分。

材料XRD显示是Cu，BSE信号是什么意思？
赞一下 回复此楼
24楼2014-05-24 10:52:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
也有可能是有细微的接缝一类的吧，或者高度有略微的差别，或者元素质量不同，建议开背散射探头试试
赞一下 回复此楼
27楼2014-05-24 13:39:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
引用回帖:
25楼: Originally posted by peterflyer at 2014-05-24 11:48:21
这极可能是由于颗粒的内部由不同晶体学取向的晶粒所组成，而不同晶体学取向的晶粒对光线的反射能力存在差异，就显示出照片上的情形了。

那能请教老师这个是孪晶吗？
赞一下 回复此楼
29楼2014-05-24 23:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
引用回帖:
27楼: Originally posted by gxytju2008 at 2014-05-24 13:39:26
也有可能是有细微的接缝一类的吧，或者高度有略微的差别，或者元素质量不同，建议开背散射探头试试

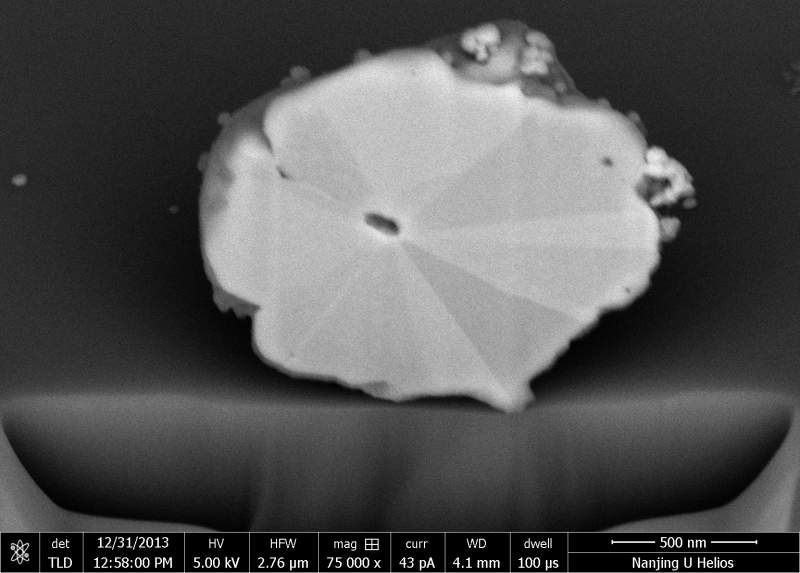

谢谢老师，请问老师背散射的照片是这个样子吗？辛苦老师了
求高手帮忙解释这个SEM照片是怎么回事-1
赞一下 回复此楼
30楼2014-05-24 23:11:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
引用回帖:
28楼: Originally posted by temedx at 2014-05-24 15:35:46
恩，如果只是一种晶相，这个解释比较合理，只是我不明白为啥呈扇形.........

谢谢老师，请问老师那一般您说的那种现象是呈什么形
赞一下 回复此楼
31楼2014-05-24 23:13:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
大家都来帮帮忙啊，谢谢了
赞一下 回复此楼
32楼2014-05-25 17:12:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
大家都来看看啊
回复此楼
34楼2014-05-26 10:11:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weiyongscut

金虫 (正式写手)
不会是刀痕吧
回复此楼
35楼2014-05-26 21:27:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
31楼: Originally posted by gao880717 at 2014-05-24 23:13:43
谢谢老师，请问老师那一般您说的那种现象是呈什么形...

感觉应该是无规则晶粒，或许是多重孪晶？
赞一下 回复此楼
36楼2014-05-26 22:35:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
先说一下可能是什么物质，可能有什么成分吧。你这时要让大家猜吗？
赞一下 回复此楼
37楼2014-05-26 23:28:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
30楼: Originally posted by gao880717 at 2014-05-24 23:11:58
谢谢老师，请问老师背散射的照片是这个样子吗？辛苦老师了

...

这个是二次电子探头信号。
赞一下 回复此楼
38楼2014-05-26 23:32:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
引用回帖:
37楼: Originally posted by papaverme at 2014-05-26 23:28:13
先说一下可能是什么物质，可能有什么成分吧。你这时要让大家猜吗？

这个物质XRD显示为Cu
赞一下 回复此楼
39楼2014-05-27 12:59:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
39楼: Originally posted by gao880717 at 2014-05-27 12:59:20
这个物质XRD显示为Cu...

通常XRD只能确定一系列晶面间距，然后跟标准数据库比对，找最相近的已知物相。原则上不能说XRD确定了元素或者物质成分。与Cu的某种晶型相近的物相也不是没有。你说XRD显示为Cu这句话我认为是错误的。

我是想你通过样品来源、合成方法、其他表征手段的结果等等信息，来确定或者估计一下这个颗粒的成分。这样讨论起来才有点目的性。
赞一下 回复此楼
40楼2014-05-27 13:08:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
大家都来看看吧
回复此楼
41楼2014-05-27 22:06:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
引用回帖:
35楼: Originally posted by weiyongscut at 2014-05-26 21:27:54
不会是刀痕吧

这个应该不是的，因为其他样品没有啊
赞一下 回复此楼
42楼2014-05-28 09:05:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
大家都来看看啊
回复此楼
43楼2014-05-29 08:58:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gao880717

银虫 (正式写手)
工程说不是刀痕啊
赞一下 回复此楼
44楼2014-06-03 09:32:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
