[求助] 请帮忙分析一下，该用什么材料，什么热处理方式 已有5人参与

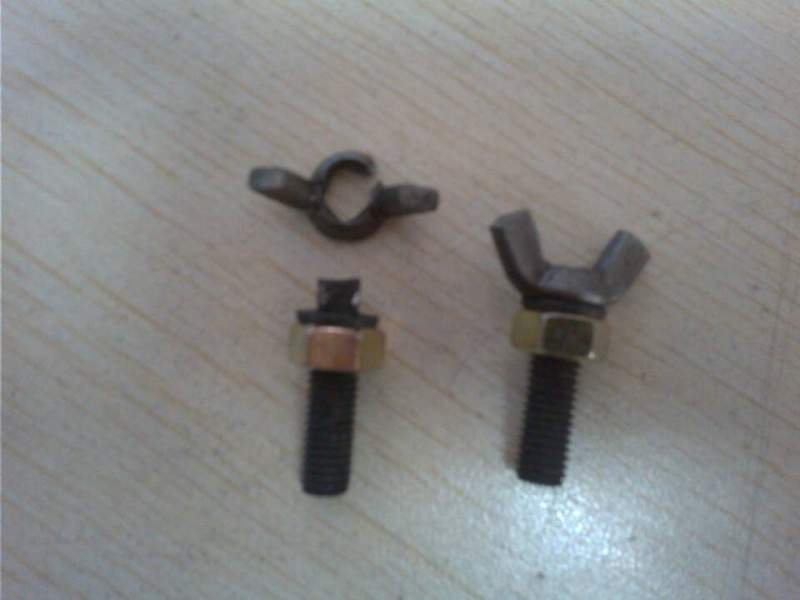

请看图，蝶形螺栓，要求扭矩≥33N.m，蝶形头不断裂，且蝶形头与螺杆之间不滑动。
制造工艺：蝶形头是冷镦出来的，材质ML10.螺杆的材质为35#。然后两者装配起来，再铆压一下方头通过膨胀螺杆方头连接两个件。
测量结果最小26.3断裂，最大45N.m

疑问：要保证两者不滑动，不断裂，ML10是否可以通过热处理来保证？如果可以要进行哪些热处理工艺？
如果这个材质不能保证，该用何种材质？（尽量控制成本）

请帮忙分析一下，该用什么材料，什么热处理方式
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-31 11:01:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
dww_fly: 金币+3 2014-04-03 16:47:12
采用40Cr，调质处理。ML10含碳量太低，虽然便于进行加工，强度硬度都不够。
赞一下 回复此楼
稀里糊涂是最高境界
2楼2014-03-31 14:52:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

davidsdu

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
dww_fly: 金币+3 2014-04-03 16:47:26
Q345就可，表面喷丸，
赞一下 回复此楼
往者不可见，来者犹可追
3楼2014-03-31 16:22:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
dww_fly: 金币+5 2014-04-03 16:47:36
35#钢属于中碳钢了，可用淬火加中温回火的工艺，获得索氏体组织。若强度不能满足，可用45#或40Cr代替。
赞一下 回复此楼
4楼2014-03-31 18:03:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
dww_fly: 金币+2 2014-04-03 16:47:58
为了控制成本，可以用45#钢代替，热处理采用调质处理就可以！
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
5楼2014-03-31 18:55:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dww_fly

金虫 (小有名气)
引用回帖:
5楼: Originally posted by zbhwel at 2014-03-31 18:55:55
为了控制成本，可以用45#钢代替，热处理采用调质处理就可以！

非常感谢各位的解答，我想再问一下，那个蝶形头用35#、45#、40Cr等，在成型的时候做不好啊？
赞一下 回复此楼
6楼2014-03-31 20:05:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

userhung

禁虫 (文学泰斗)

木虫博士

【答案】应助回帖

感谢参与，应助指数 +1
强度不够，用40Cr哦，祝福~~~~~~~~~~~~~~~~~~~~~
赞一下 回复此楼
7楼2014-03-31 20:05:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dww_fly

金虫 (小有名气)
引用回帖:
4楼: Originally posted by peterflyer at 2014-03-31 18:03:13
35#钢属于中碳钢了，可用淬火加中温回火的工艺，获得索氏体组织。若强度不能满足，可用45#或40Cr代替。

现在主要问题是哪个蝶形头是ML（冷镦钢），也用35#钢吗？会不会形状出不来？
赞一下 回复此楼
8楼2014-03-31 20:13:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)
引用回帖:
6楼: Originally posted by dww_fly at 2014-03-31 20:05:44
非常感谢各位的解答，我想再问一下，那个蝶形头用35#、45#、40Cr等，在成型的时候做不好啊？...

材料名称：冷镦钢     牌号：ML10     执行标准：GB/T 6478-1986

1、力学性能：
　　抗拉强度 σb (MPa)：≥333(34)
　　屈服强度 σs (MPa)：≥206(21)
　　伸长率 δ5 (%)：≥31
　　断面收缩率 ψ (%)：≥55
　　硬度：(热轧)≤136HB，压痕直径≥5.0mm
从力学性能来看，材料塑性很好，但强度偏低，如果要求强度提高，可以选择近bata钛合金，强度水平在800MPa左右，延伸率20%左右，断面收缩率70%左右，但价格比较高；或者选用Ti-3Al-2.5V ,冷镦性能也可以，强度620MPa级，延伸率率25%左右，价格比前者要便宜很多，但毕竟是钛合金，要比ML10贵很多。

   不知该零件用在什么领域，要求高不？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

dww_fly
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
9楼2014-03-31 20:59:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dww_fly

金虫 (小有名气)
送红花一朵
引用回帖:
9楼: Originally posted by zbhwel at 2014-03-31 20:59:41
材料名称：冷镦钢     牌号：ML10     执行标准：GB/T 6478-1986

1、力学性能：
　　抗拉强度 σb (MPa)：≥333(34)
　　屈服强度 σs (MPa)：≥206(21)
　　伸长率 δ5 (%)：≥31
　　断面收缩率 ψ  ...

用在固定座椅与汽车车体的。要求不高。就要扭矩达到33N.m以上。
所以你说的那些材料成本有点高。
赞一下 回复此楼
10楼2014-04-01 08:35:33
