应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 本科菜鸟求助 如何判定某材料是液相烧结or固相烧结
161/2返回列表12下一页
查看: 1845  |  回复: 27
查看全部回帖 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
当前只显示满足指定条件的回帖，点击这里查看本话题的所有回帖

ssssss0527

捐助贵宾 (正式写手)

[求助] 本科菜鸟求助 如何判定某材料是液相烧结or固相烧结 已有4人参与

RT。
如果想知道准确的玻璃相比例 有何表征手段

谢谢！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-01-29 16:17:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
引用回帖:
2楼: Originally posted by xkcn at 2014-02-06 13:35:49
XRD可以测算，一般情况下样品最好快速冷却，这样如果有玻璃相也不会因为缓慢降温而析晶

XRD可以测准么？用不用磨成粉末？具体肿么搞？原理为何？谢谢！
赞一下 回复此楼
3楼2014-02-06 15:46:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
引用回帖:
4楼: Originally posted by xkcn at 2014-02-06 20:32:50
磨成粉测，不知你要达到什么样的准确度，但不管怎样，你想判断烧结过程中是否有大量液相存在，那就得迅速降温，这样才能尽可能保留液相，“jade5使用说明”里有关于物相含量和结晶度的计算，可参考这两个进行。使用 ...

我很好奇要是不速冷 为什么glass phase会消失or减少？
赞一下 回复此楼
5楼2014-02-07 00:23:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
引用回帖:
4楼: Originally posted by xkcn at 2014-02-06 20:32:50
磨成粉测，不知你要达到什么样的准确度，但不管怎样，你想判断烧结过程中是否有大量液相存在，那就得迅速降温，这样才能尽可能保留液相，“jade5使用说明”里有关于物相含量和结晶度的计算，可参考这两个进行。使用 ...

and 刚去瞟了一眼JADE 5，感觉误差略大。希望可以控制在0.5%以下。不知可有好的办法
赞一下 回复此楼
6楼2014-02-07 00:29:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
引用回帖:
7楼: Originally posted by guxue at 2014-02-07 08:51:01
利用SEM直接观察，看是否有液相痕迹也可说明是固相或液相烧结。

。。。好奇sem怎么看。。形貌？or EBSD？（EBSD我试过了 制样太麻烦）
赞一下 回复此楼
8楼2014-02-08 02:40:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
引用回帖:
9楼: Originally posted by guxue at 2014-02-08 09:07:22
直接形貌观察，看是否有液相的痕迹，也就是像结冰一样的留痕。...

这都行~~ 好吧 随手传一张 求分析glass phase含量
本科菜鸟求助 如何判定某材料是液相烧结or固相烧结
赞一下 回复此楼
10楼2014-02-08 16:14:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
引用回帖:
11楼: Originally posted by guxue at 2014-02-09 09:21:41
利用形貌观察只能定性分析是否液相烧结，而不能定量。

液相形貌具有什么特点呢？谢谢~
赞一下 回复此楼
13楼2014-02-09 15:22:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
引用回帖:
12楼: Originally posted by stfmx at 2014-02-09 11:06:18
液相烧结固相烧结的判断可以先看相图，一般烧结都有一定的液相烧结，至于液相烧结的痕迹，看晶界形貌（平直或弯曲）、二面角大小等，可以大概估计液相含量。
不同的体系应该具体分析吧。
...

恩 相图是理论平衡态的东西么 和实际区别还是很大的 and 不大懂 ‘晶界形貌（平直或弯曲）’ 是怎么回事 晶界平直的不多吧。。。无论是什么相。。 我不懂哈~~ and SEM如何看二面角。。。。 and 这些东西又是怎么估计液相含量的 （e.g. 二面角度和液相含量有某种定量关系？？）

btw 我的问题可以这么理解; 你拿到一个样品 只知道是ceramic 然后问该样品是liquid sintering or solid sintering or vitrification~~

谢谢啦~
赞一下 回复此楼
14楼2014-02-09 15:27:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
引用回帖:
11楼: Originally posted by guxue at 2014-02-09 09:21:41
利用形貌观察只能定性分析是否液相烧结，而不能定量。

for example 在我上传的那个图中 哪个区域是您说的‘冰’状结构？
赞一下 回复此楼
15楼2014-02-09 15:35:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssssss0527

捐助贵宾 (正式写手)
引用回帖:
16楼: Originally posted by stfmx at 2014-02-09 21:05:35
你看看Ceramic Processing and Sintering里面的Liquid-Phase Sintering这一章吧，里面说的很清楚。另外，你这没有体系这样分析，我是不知道。。...

恩 我去图书馆研习了一下 貌似就一页纸说这事吧。。。

and 老头其实也没谈体系 直接甩结论的啊。。。说明这东西也还是general嘛

可是无论如何，这种误差肯定还是太大了

顺手说一下，您觉得liquid phase和glass phase含量是不是一定相同啊？误差大约多少呢？

谢谢啦！

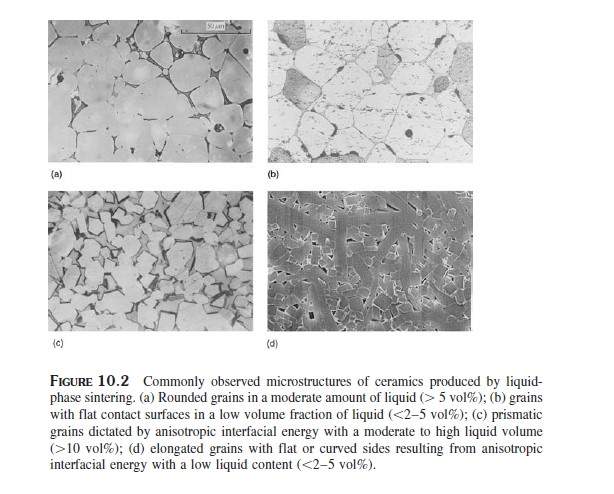

本科菜鸟求助 如何判定某材料是液相烧结or固相烧结-1

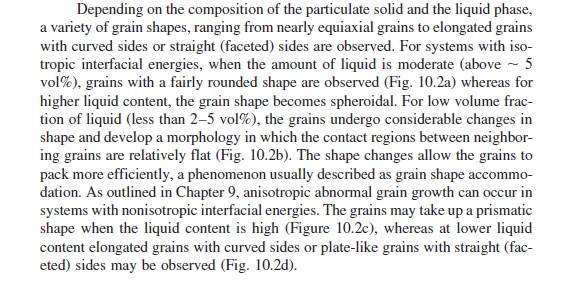

本科菜鸟求助 如何判定某材料是液相烧结or固相烧结-2
赞一下 回复此楼
19楼2014-02-11 02:04:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ssssss0527 的主题更新
161/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
