[求助] 新手tecplot求助

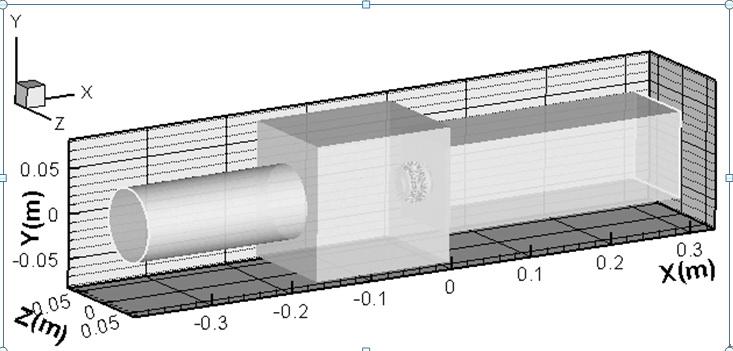

我有一个别人给我的tecplot输出的图,现在我想要画这个图,想从这个图中确定尺寸,该怎么做呢?

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 谢谢参与! 2013-03-09 23:24:03
往坐标轴上投影

或者找点,然后看点的坐标

这两种方法都是自己读图判断。

如果你目标尺寸所在的几何结构是独立的,比如图中的圆周有个单独的名称 如circle 则可以在analyse下对其积分,求其长度,然后根据周长公式求直径
2楼2013-03-09 20:04:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

西西鸟cecile

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by gyctju at 2013-03-09 20:04:49
往坐标轴上投影

或者找点,然后看点的坐标

这两种方法都是自己读图判断。

如果你目标尺寸所在的几何结构是独立的,比如图中的圆周有个单独的名称 如circle 则可以在analyse下对其积分,求其长度,然后根据 ...

照你说的是用什么软件处理啊,我只有一张格式为jpg的图片,不能做以上操作吧
3楼2013-03-09 21:07:15
