[求助] ICEM划分网格，对于面积很大的薄壁如何划分多层网格 已有2人参与

ICEM中如何划分薄壁的网格？

比如一个复杂的板子，厚度是10mm，而面积已经达到1000mm，如何在保证厚度方向有多层网格情况下画出网格，而沿表面的方向方格又不会太多。

首先，模型复杂，结构化网格划分实现非常困难。

我自己做的网格厚度方向就一层，温度梯度就没了，如果然后控制尺寸就导致整体网格数量增加了很多。
回复此楼

» 本帖已获得的红花（最新10朵）

qingguohust

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Come on，baby！
1楼 2015-06-23 10:48:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

niezhuang

木虫 (著名写手)
引用回帖:
10楼: Originally posted by qingguohust at 2015-06-26 17:11:33
感觉这种纯粹的固体，不需要加边界层把，如果加了边界层，我的网格数量翻几翻啊...

那现在不是厚度方向上只有一层网格吗？我没做过温度场的，我做电场的时候即使只有一层也是可以显示出梯度变化的

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
11楼2015-06-26 18:17:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

东岳流体

新虫 (小有名气)
你好，

截图一下tin文件看看？另外为何不截取一部分几何计算？
赞一下 回复此楼
CFD中国http://cfd-china.com
2楼2015-06-23 13:32:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lepvrd

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
qingguohust: 金币+10, ★★★很有帮助 2015-06-26 17:09:27
辅助面+thin cut可以一定程度上压扁网格

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-06-24 23:32:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)
引用回帖:
3楼: Originally posted by lepvrd at 2015-06-24 23:32:29
辅助面+thin cut可以一定程度上压扁网格

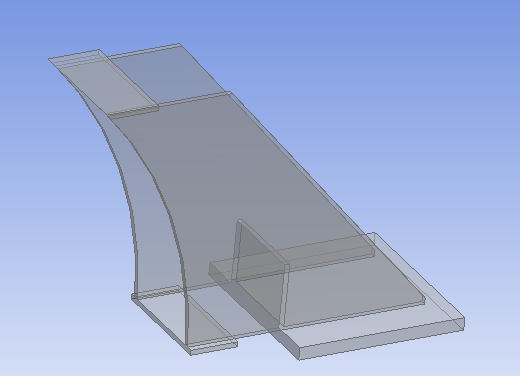

模型是这样的，这只是其中一小部分。
ICEM划分网格，对于面积很大的薄壁如何划分多层网格
赞一下 回复此楼
Come on，baby！
4楼2015-06-25 09:12:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)
ICEM中thin cut功能在哪里?
赞一下 回复此楼
Come on，baby！
5楼2015-06-25 09:13:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 东岳流体 at 2015-06-23 13:32:38
你好，

截图一下tin文件看看？另外为何不截取一部分几何计算？


图已经上传了。
谢谢。
赞一下 回复此楼
Come on，baby！
6楼2015-06-25 09:14:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)
送红花一朵
谢谢啊。
回复此楼
Come on，baby！
7楼2015-06-25 09:14:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lepvrd

新虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by qingguohust at 2015-06-25 09:13:24
ICEM中thin cut功能在哪里?

四面体网格参数设置那里

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2015-06-26 01:24:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

niezhuang

木虫 (著名写手)

【答案】应助回帖

四面体网格加棱柱边界层网格就好啦，也不一定用结构网格画
赞一下 回复此楼
9楼2015-06-26 12:34:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)
引用回帖:
9楼: Originally posted by niezhuang at 2015-06-26 12:34:30
四面体网格加棱柱边界层网格就好啦，也不一定用结构网格画

感觉这种纯粹的固体，不需要加边界层把，如果加了边界层，我的网格数量翻几翻啊
赞一下 回复此楼
Come on，baby！
10楼2015-06-26 17:11:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
