[求助] 搅拌器用ICEM划分网格问题求助 已有2人参与

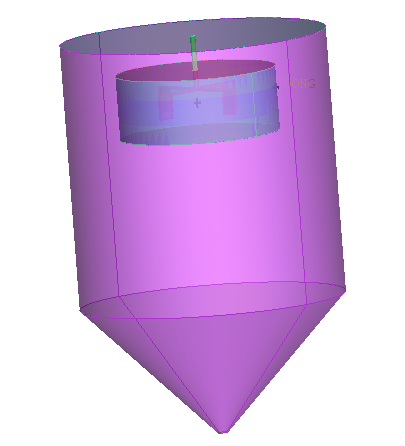

如附件所示，一个正常的搅拌器，按照以往别人做过的经验，需要将里边小圆柱和小圆柱外区域分开画网格，里边画的网格密一点，本人学习了一段时间ICEM，还没学透，不知道该如进行下去了，老师最近催的比较急，特来请教虫友，希望各位虫友前辈能够指导一下思路，告诉我应该学习哪方面的知识，谢谢了

搅拌器用ICEM划分网格问题求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-06 21:37:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2009012032

银虫 (著名写手)
不要沉掉啊

[ 发自小木虫客户端 ]
回复此楼
2楼2015-03-06 22:27:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2009012032

银虫 (著名写手)
求高手指点

[ 发自小木虫客户端 ]
回复此楼
3楼2015-03-06 23:32:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
引用回帖:
3楼: Originally posted by 2009012032 at 2015-03-06 23:32:14
求高手指点

楼主问题有点太泛泛了
楼主是要问怎么画么？
非结构网格最简单。
结构网格的话需要多练练了。不能操之过急
赞一下 回复此楼
4楼2015-03-07 01:54:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

如风清澈

铁虫 (初入文坛)
多流域的icem我做过 结构和非结构结合的也做过 不知道这些能不能帮到你
赞一下 回复此楼
读圣贤书 所学何事？
5楼2015-03-07 10:10:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2009012032

银虫 (著名写手)
引用回帖:
4楼: Originally posted by openfoam at 2015-03-07 01:54:36
楼主问题有点太泛泛了
楼主是要问怎么画么？
非结构网格最简单。
结构网格的话需要多练练了。不能操之过急
http://i3.tietuku.com/eeb62410d08daa1b.png...

非结构的如果能够运算的话也是可以的啊，现在就是很着急，导师催着想看效果，说5月份之前弄不出来就要换我的课题啊
赞一下 回复此楼
6楼2015-03-07 10:22:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2009012032

银虫 (著名写手)
引用回帖:
5楼: Originally posted by 如风清澈 at 2015-03-07 10:10:18
多流域的icem我做过 结构和非结构结合的也做过 不知道这些能不能帮到你

就是多流域的啊，我看流沙的视频，有个风扇的那个跟我这个差不多，可偏偏那个他不是用ICEM画的，GAMBIT我也画出来过，可是质量太差了，您指点指点吧，或者有什么资料可以参考，我去网上买也可以，感激不尽啊
赞一下 回复此楼
7楼2015-03-07 10:25:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phujie

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
2009012032: 金币+10 2015-03-07 13:27:18
如果楼主不设计两相流的话，可以把动区网格和静区网格都做成四面体。如果要求高点，你可以把外面的静区用block做，但那样比较耗时。建议geometry中先切成四块，然后用ansys下的meshing做网格。
赞一下 回复此楼
8楼2015-03-07 11:42:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2009012032

银虫 (著名写手)
引用回帖:
8楼: Originally posted by phujie at 2015-03-07 11:42:53
如果楼主不设计两相流的话，可以把动区网格和静区网格都做成四面体。如果要求高点，你可以把外面的静区用block做，但那样比较耗时。建议geometry中先切成四块，然后用ansys下的meshing做网格。

您好，您说的大体意思我看懂了，meshing的话还需要重新学习，这个入手的快么？

[ 发自小木虫客户端 ]
赞一下 回复此楼
9楼2015-03-07 12:25:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phujie

至尊木虫 (知名作家)
引用回帖:
9楼: Originally posted by 2009012032 at 2015-03-07 12:25:42
您好，您说的大体意思我看懂了，meshing的话还需要重新学习，这个入手的快么？
...

meshing比ICEM方便的多，help下有点例子，你照着做几个就会了，每天做一个，大致一周也就会了
赞一下 回复此楼
10楼2015-03-07 12:28:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
