[交流] gambit三维带搅拌的网格划分问题

各位好！

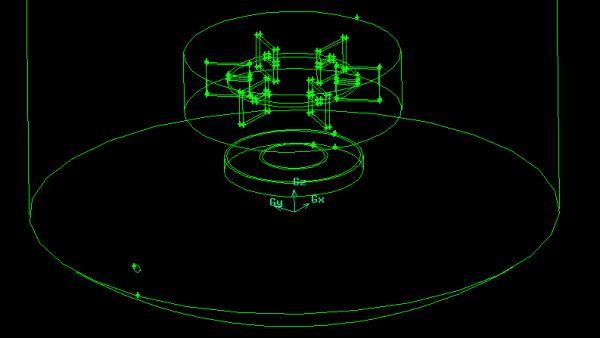

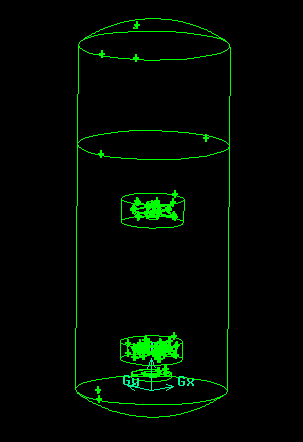

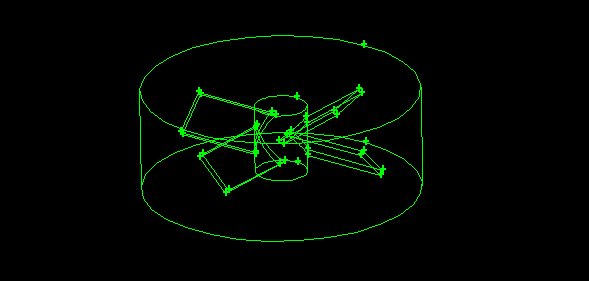

小弟最近在做一个搅拌釜的模拟，但是由于该模型结构原因及我本人接触gambit不久，因此网格质量一直提不上去，导致了数值模拟的时候一直不能很好的收敛。下面是我的附件图。
1，在大圆筒及封头上有三个小的圆形开孔，作为物料进出。
2，有双层搅拌浆，并且底层搅拌浆下面是一个气体分布器。
3，采用多重坐标系，将两个搅拌浆区域设置成旋转坐标。
Sample Text：对于这样相对与大筒来说，有小尺寸的壁面小孔及分布器存在的情况下，如何更好的划分网格？
                                 在两个旋转坐标系内，如何处理因桨叶的倾斜和复杂性带来的网格划分问题？
ps：我之前都是用的非结构网格，效果不好！


求各位gambit牛人能给小弟提些建议！谢谢！
gambit三维带搅拌的网格划分问题


gambit三维带搅拌的网格划分问题-1


gambit三维带搅拌的网格划分问题-2


gambit三维带搅拌的网格划分问题-3
回复此楼

» 本帖已获得的红花（最新10朵）

neil309

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-11-02 21:21:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云海孤狼

银虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
dbb627: 金币+1, 感谢参与讨论 2013-11-23 10:39:46
你的网格数有多少呢 ？网格质量具体多少呢 ？ 其他条件有没有设置错误？
赞一下 回复此楼
2楼2013-11-02 23:00:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

waouyouy

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 云海孤狼 at 2013-11-02 23:00:24
你的网格数有多少呢 ？网格质量具体多少呢 ？ 其他条件有没有设置错误？

网格数大概是140w，skewness都是小于0.97的。
至于条件设置应该没错，因为算例算了大概2400个时间步，而且都收敛了，但是，在2400步后，就突然发散了（是一步发散的那种）。
赞一下 回复此楼
3楼2013-11-03 11:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

neil309

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
楼主，我是一个新手，目前周边没环境学习，做得跟你很像。冒昧问一句，不知可否将你的模拟文件发一份给我学习下？非常感谢。基础点的也行啊，不用涉及你的知识机密，保证不会外传。
赞一下 回复此楼
4楼2014-03-25 10:44:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

neil309

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你好。我也做气液相搅拌反应器设计，但不是用于发文章。刚接触，没环境，只好自学。有个不请之请，如果你觉得不妥，不答应也没关系。可否请你将这几个画网格的原程序发份给我啊，这样学习可能更直观更快速。我的邮箱是jxwang@xmu.edu.cn。非常感谢。
赞一下 回复此楼
5楼2014-03-28 17:02:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jlsong1989

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主你好，我也在做搅拌过程的模拟，网格不太会画，能否交流下，谢谢了
赞一下 回复此楼
6楼2014-10-26 17:48:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
http://bookshelf.docin.com/touch_new/preview_new.do?id=436712304

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-03-27 13:15:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

‘娜子

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我也不会这种网格划分，求解

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-10-20 12:14:37
