[求助] 关于gambit分块网格交界面处理

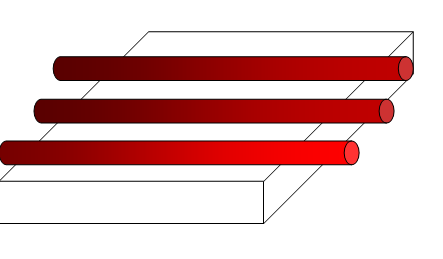

管束和方形的箱子是两个不同的几何体，管束穿过箱子内部出来，交界面只有箱子左右两侧

在用gambit划分三维网格的时候如何处理他们的交界面的问题？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
爱笑的女孩运气总不会太差
1楼2012-03-29 16:22:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdjzu001

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-03-30 10:02:08
先画好长方体和圆柱形管束，确定好位置后，用split命令即可完成操作，交界面会形成耦合面。
赞一下 回复此楼
2楼2012-03-29 16:49:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-03-30 10:02:01
split不就O了嘛！记得要选择connected
赞一下 回复此楼
我要奋斗到底
3楼2012-03-29 16:51:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gracesmile

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by sdjzu001 at 2012-03-29 16:49:27:
先画好长方体和圆柱形管束，确定好位置后，用split命令即可完成操作，交界面会形成耦合面。

你好，谢谢你的回答，但是这个管束两端有一部分已经超出了箱子，用了spit以后两端就被切掉了
赞一下 回复此楼
爱笑的女孩运气总不会太差
4楼2012-03-29 16:54:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gracesmile

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by 5超7 at 2012-03-29 16:51:46:
split不就O了嘛！记得要选择connected

你好，谢谢你的回答，但是这个管束两端有一部分已经超出了箱子，用了spit以后两端就被切掉了
赞一下 回复此楼
爱笑的女孩运气总不会太差
5楼2012-03-29 16:55:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超级丐中丐

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-03-30 10:02:24
引用回帖:
5楼: Originally posted by gracesmile at 2012-03-29 16:55:11:
你好，谢谢你的回答，但是这个管束两端有一部分已经超出了箱子，用了spit以后两端就被切掉了

split的时候注意选择一下return，这样就不会删去了
赞一下 回复此楼
6楼2012-03-29 17:07:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-03-30 10:02:37
引用回帖:
5楼: Originally posted by gracesmile at 2012-03-29 16:55:11:
你好，谢谢你的回答，但是这个管束两端有一部分已经超出了箱子，用了spit以后两端就被切掉了

是的。spilt以后会把管子分成几个部分，然后再用unit把他们合并成一个管子就可以了
赞一下 回复此楼
我要奋斗到底
7楼2012-03-29 20:07:41
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gracesmile

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 5超7 at 2012-03-29 20:07:41:
是的。spilt以后会把管子分成几个部分，然后再用unit把他们合并成一个管子就可以了

这样啊，谢谢哈，
刚入门的菜鸟，啥都不懂
赞一下 回复此楼
爱笑的女孩运气总不会太差
8楼2012-03-30 17:03:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
