【答案】应助回帖

1楼2014-10-27 21:59:08

enjoyingmo

银虫 (小有名气)

应助: 23 (小学生)
金币: 396.6
散金: 85
红花: 4
帖子: 94
在线: 79小时
虫号: 1414441
注册: 2011-09-23
性别: GG
专业: 环境工程

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
slow_er: 金币+2, ★有帮助 2014-10-28 22:25:09

这个没有必要一定要共节点，进行节点合并后，网格质量会变得很差，交界面处网格疏密程度尽量保持一致就行。

决定的了开始却奈何不了结束

2楼2014-10-28 08:07:33

liyz198712

金虫 (小有名气)

应助: 10 (幼儿园)
金币: 1293.4
红花: 18
帖子: 115
在线: 26.6小时
虫号: 2980508
注册: 2014-02-20
性别: GG
专业: 机械动力学

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
slow_er: 金币+2, ★有帮助 2014-10-28 22:25:01

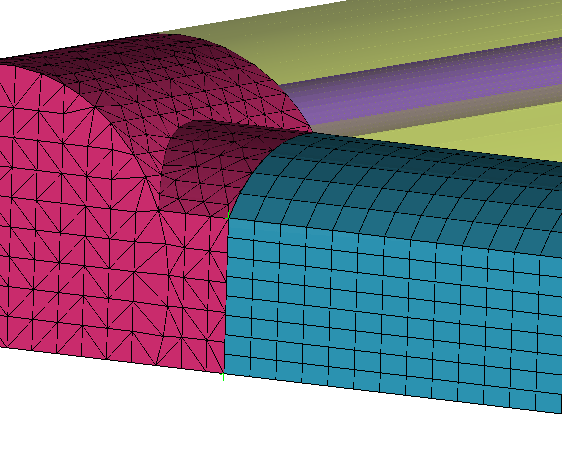

你做一个截面看看内部合并情况，三角形和四边形想要节点合并，这个要求应该不低吧？

简单做人，用心做事

3楼2014-10-28 08:46:36

achilFes1990

木虫 (著名写手)

应助: 363 (硕士)
金币: 5307.5
红花: 21
帖子: 1400
在线: 197.1小时
虫号: 1115537
注册: 2010-10-07
性别: GG
专业: 海洋工程

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
slow_er: 金币+2, ★有帮助 2014-10-28 22:24:51

我觉得实现共节点的计算效果未必有使用interface好。
不过你这样也可以，建议的步骤是，分别建立网格，然后导入在一起，再执行你的merge nodes步骤

[ 发自手机版 http://muchong.com/3g ]

扫一扫关注我的微信公众号，共同学习船舶CFD

4楼2014-10-28 09:02:01

slow_er

铜虫 (初入文坛)

应助: 0 (幼儿园)
金币: 46
帖子: 16
在线: 23.9小时
虫号: 3325969
注册: 2014-07-16
性别: GG
专业: 水工结构和材料及施工

引用回帖:

2楼: Originally posted by enjoyingmo at 2014-10-28 08:07:33
这个没有必要一定要共节点，进行节点合并后，网格质量会变得很差，交界面处网格疏密程度尽量保持一致就行。

确定没必要共节点吗？这样可以算过去吗？也就是说这样的网格算不算得通

5楼2014-10-28 22:26:22

enjoyingmo

银虫 (小有名气)

应助: 23 (小学生)
金币: 396.6
散金: 85
红花: 4
帖子: 94
在线: 79小时
虫号: 1414441
注册: 2011-09-23
性别: GG
专业: 环境工程

【答案】应助回帖

★ ★ ★ ★ ★
slow_er: 金币+5, ★★★很有帮助 2014-10-30 21:40:19

引用回帖:

5楼: Originally posted by slow_er at 2014-10-28 22:26:22
确定没必要共节点吗？这样可以算过去吗？也就是说这样的网格算不算得通...

可以啊建立interface对在Fluet中合并就ok

决定的了开始却奈何不了结束

6楼2014-10-29 08:09:02

slow_er

铜虫 (初入文坛)

应助: 0 (幼儿园)
金币: 46
帖子: 16
在线: 23.9小时
虫号: 3325969
注册: 2014-07-16
性别: GG
专业: 水工结构和材料及施工

引用回帖:

6楼: Originally posted by enjoyingmo at 2014-10-29 08:09:02
可以啊建立interface对在Fluet中合并就ok...

不好意思，不太理解什么叫建立interface对。
是把交界面设为一个名为interface的part吗？麻烦您了

7楼2014-10-30 21:39:44

enjoyingmo

银虫 (小有名气)

应助: 23 (小学生)
金币: 396.6
散金: 85
红花: 4
帖子: 94
在线: 79小时
虫号: 1414441
注册: 2011-09-23
性别: GG
专业: 环境工程

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★
slow_er: 金币+9, ★★★★★最佳答案 2014-11-03 16:32:02

引用回帖:

7楼: Originally posted by slow_er at 2014-10-30 21:39:44
不好意思，不太理解什么叫建立interface对。
是把交界面设为一个名为interface的part吗？麻烦您了...

就是把四面体网格的那个面设为一个interface，对应的六面体的面也设为interface，然后在FLuent的Define-mesh iterfaes中将其合并，可以搜一下相关的，网上有。

赞一下(1人)

决定的了开始却奈何不了结束

8楼2014-10-31 08:07:15

slow_er

铜虫 (初入文坛)

应助: 0 (幼儿园)
金币: 46
帖子: 16
在线: 23.9小时
虫号: 3325969
注册: 2014-07-16
性别: GG
专业: 水工结构和材料及施工

引用回帖:

8楼: Originally posted by enjoyingmo at 2014-10-31 08:07:15
就是把四面体网格的那个面设为一个interface，对应的六面体的面也设为interface，然后在FLuent的Define-mesh iterfaes中将其合并，可以搜一下相关的，网上有。...

嗯受教了

9楼2014-11-03 16:31:55
