[求助] ICEM 划分网格 已有3人参与

想划分油膜网格,检查质量总是出现负1,好像切块切分不对,尝试好多种也没有画好,求大神帮忙指点,在此谢过了!!!油膜外圈直径40mm,油膜厚度0.04mm

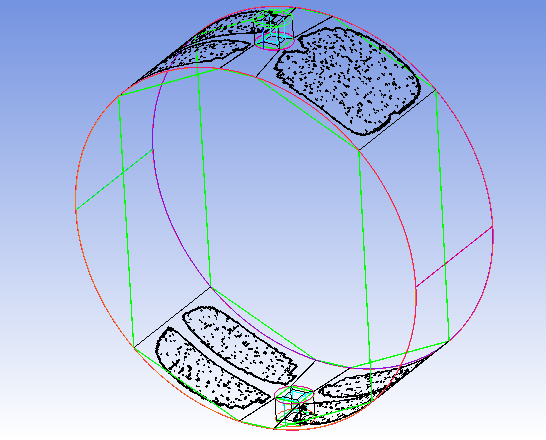

ICEM 划分网格

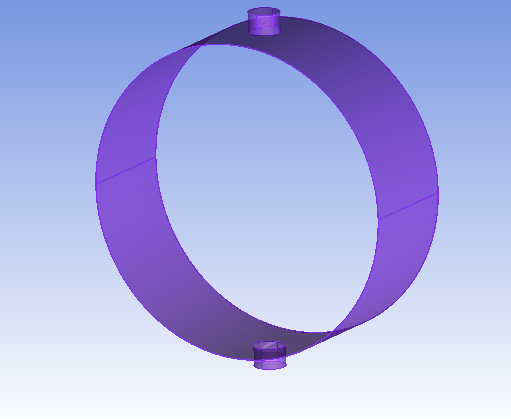

ICEM 划分网格-1

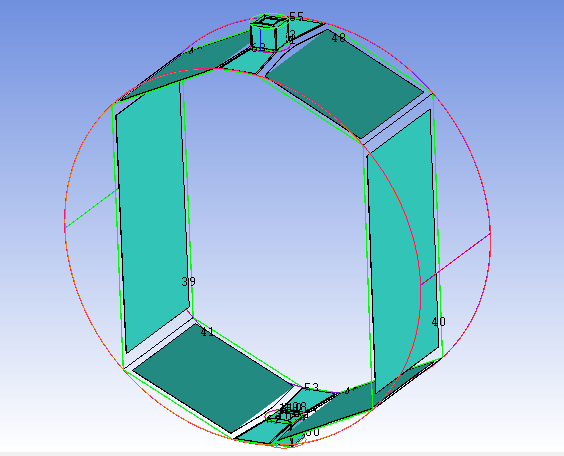

ICEM 划分网格-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizhengm100

新虫 (初入文坛)

楼主解决了吗,向你学习哈

[ 发自小木虫客户端 ]
2楼2015-02-03 14:27:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oliverchen

新虫 (小有名气)

引用回帖:
2楼: Originally posted by lizhengm100 at 2015-02-03 14:27:28
楼主解决了吗,向你学习哈

40mm 直径的解决了  分成两部分画  分别画好在MERGE一起就行了
3楼2015-02-04 15:45:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lizhengm100

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by oliverchen at 2015-02-04 15:45:01
40mm 直径的解决了  分成两部分画  分别画好在MERGE一起就行了...

剖分成对称的两个part?和整体划分网格区别在哪呢,刚刚接触,感觉难点还是像你说的如何分块,加之厚度太小。楼主空闲时可否稍加详细指导^_^

[ 发自小木虫客户端 ]
4楼2015-02-04 21:40:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oliverchen

新虫 (小有名气)

引用回帖:
4楼: Originally posted by lizhengm100 at 2015-02-04 21:40:45
剖分成对称的两个part?和整体划分网格区别在哪呢,刚刚接触,感觉难点还是像你说的如何分块,加之厚度太小。楼主空闲时可否稍加详细指导^_^
...

不是对称的两个part,是建模时就分成两个模型,这是一个十字交叉的两个圆柱 对吧   横着圆柱一个模型  竖着圆柱另一个模型 分别各自单独划分网格, 最后MERGE在一起。两个模型都是圆柱就好划分了  直接用O-BLOCK就可以了
5楼2015-02-10 15:53:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxc555666444

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by oliverchen at 2015-02-10 15:53:55
不是对称的两个part,是建模时就分成两个模型,这是一个十字交叉的两个圆柱 对吧   横着圆柱一个模型  竖着圆柱另一个模型 分别各自单独划分网格, 最后MERGE在一起。两个模型都是圆柱就好划分了  直接用O-BLOCK就 ...

我還是不懂你的意思
能給檔案嗎?
我導入icem cfd後 outlet會消失
所以想知道你麼做
6楼2016-07-26 20:18:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)

【答案】应助回帖

油膜太薄造成的,设置一下 face 2 surface 的映射,关注下是不是有映射错误的点。
模型可以发一下么。
7楼2016-07-30 14:42:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

薄膜轴承吧 这个可以处理 就是比较薄
8楼2016-08-04 08:55:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

点点93

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
5楼: Originally posted by oliverchen at 2015-02-10 15:53:55
不是对称的两个part,是建模时就分成两个模型,这是一个十字交叉的两个圆柱 对吧   横着圆柱一个模型  竖着圆柱另一个模型 分别各自单独划分网格, 最后MERGE在一起。两个模型都是圆柱就好划分了  直接用O-BLOCK就 ...

求问楼主,我也用的o网格划分中间油膜,可是总是有负体积是为什么呢?

发自小木虫IOS客户端
9楼2017-05-24 16:49:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyslys

新虫 (初入文坛)

这是在做轴承腔的油膜分析吗?
10楼2017-05-25 09:12:04
