[求助] ICEM输出网格失败问题（求解器为CFX）--新手求助 已有3人参与

大家好~
我刚才按照ICEM的书做着例子，一个二维的圆柱绕流划分网格和一个2D汽车外流场计算域网格划分，但是到最后输出网格的时候提示失败了，他们原本的求解器是选择fluent的，因为我用的是CFX所以就选ANSYS CFX了，不过最后却失败了，请问这是什么原因呢？

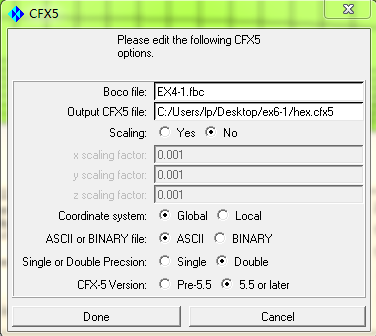

ICEM输出网格失败问题（求解器为CFX）--新手求助


ICEM输出网格失败问题（求解器为CFX）--新手求助-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-06-09 19:12:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skylpfly

新虫 (初入文坛)
希望大家不吝赐教
赞一下 回复此楼
2楼2015-06-09 19:30:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by skylpfly at 2015-06-09 19:30:29
希望大家不吝赐教

我觉得，你只是划分好了block，有了网格预览，但是并没有生成网格，解决办法是，右键点击pre-mesh，选择convert to unstructured mesh，然后再导出
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
3楼2015-06-09 20:25:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skylpfly

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by achilFes1990 at 2015-06-09 20:25:59
我觉得，你只是划分好了block，有了网格预览，但是并没有生成网格，解决办法是，右键点击pre-mesh，选择convert to unstructured mesh，然后再导出...

你好~请问一下，我按照书本做那个圆柱绕流的例子时，它是没有用到block的，而且按照它最后选择fluent _V6作为求解器就能输出，但是换成ANSYS CFX就不行，这是什么原因呢？
赞一下 回复此楼
4楼2015-06-09 21:10:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)
这就不知道了，按说不应该出现这么低级的错误，你试试下面的CFX其他版本输出试试，不选择ansys cfx

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
5楼2015-06-09 21:16:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曾经无邪

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by achilFes1990 at 2015-06-09 20:25:59
我觉得，你只是划分好了block，有了网格预览，但是并没有生成网格，解决办法是，右键点击pre-mesh，选择convert to unstructured mesh，然后再导出...

我也出现了类似的问题，但是按你说的改过之后还是有同样的错误提示。这是为什么？
赞一下 回复此楼
即使是个渣渣也要努力！！！！1
6楼2015-08-13 21:11:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曾经无邪

新虫 (初入文坛)
大神，你这个问题解决了没有？求指教啊，我也遇到了同样的问题
赞一下 回复此楼
即使是个渣渣也要努力！！！！1
7楼2015-08-13 21:48:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sd116202

木虫 (著名写手)
我也遇到这个问题了，求解器选择为Fluent时候没有问题，但是求解器为CFX时候，就出现了这个错误。
求答案
赞一下 回复此楼
8楼2015-09-15 14:49:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaonan1217

新虫 (初入文坛)

【答案】应助回帖

我也遇到这样的问题，各位大神解决了没有，求指导
赞一下 回复此楼
9楼2015-12-16 21:34:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超越神的存在

新虫 (初入文坛)

【答案】应助回帖

CFX不支持二维的，提示是没有生成体网格，CFX只能用三维的
赞一下 回复此楼
10楼2016-04-01 09:35:41
