| 查看: 6408 | 回复: 14 | ||
liuyahua007铜虫 (正式写手)
|
[求助]
动网格边界层随动，求助 已有2人参与
|
|

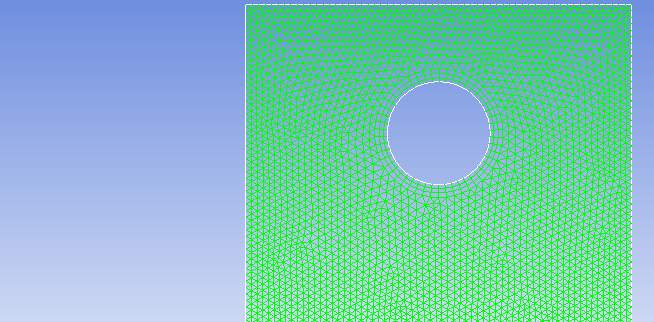

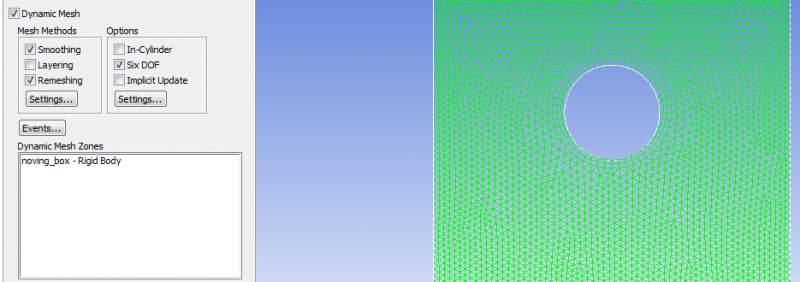

如图一，所示，在预览动网格运动时，动网格的边界层也在变形，如何保持边界层不变形。之前看到一个例子，在dynamic mesh zones里面有两个，一个是moving_box，一个是moving_fluid，这样设置以后，动网格的边界网格就能随动，而不变形了，请教是怎么回事？例子中moving_fluid，到底是指哪一块区域，在ICEM CFD网格划分的时候有什么特殊的设置么，还在导入到fluent中后设置，怎样设置？非常感谢。 1.jpg  2.jpg |
回复此楼» 猜你喜欢
极限拉扯，如何抉择
已经有10人回复
-
入职后第一次管课题组的专利缴费，对账才发现官费比别人多掏了一倍
已经有6人回复
-
OpenAI又攻克数学难题了，离AI做有机合成还有多远？
已经有8人回复
-
课题组会帮你通过考核么？
已经有6人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有9人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有10人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有8人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有9人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有7人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- fluent动网格中的边界设置问题
已经有8人回复
- 管内流动边界条件设置
已经有9人回复
- fluent中运动筛的网格问题
已经有3人回复
- 边界设定，求教高手
已经有5人回复
- FLUENT中动网格的运动怎么写函数啊。
已经有24人回复
- 关于动网格出现负体积的问题
已经有12人回复
- 急，，关于fluent边界层中的首层网格高度，谢谢
已经有11人回复
- 在空间上连续，但是一部分是边界，一部分不是边界，这种情况网格怎么处理？
已经有3人回复
- fluent动网格定义物体的运动问题
已经有5人回复
- ICEM边界层网格处理问题，跪求大神相助！
已经有5人回复
- 动网格的UDF问题
已经有21人回复
- 如何只在三维体边界上划网格
已经有3人回复
- 求助：动网格划分问题
已经有3人回复
- ICEM四面体网格怎么在局部加密，小白求大家指导！
已经有10人回复
- 什么情况下需要边界层网格
已经有3人回复
- Fluent在稳态求解器的时候还能用动网格吗？
已经有4人回复
- Ｆｌｕｅｎｔ的动网格出现负体积问题求助？
已经有18人回复
- 询问一下大家在在处理边界层网格上的方法
已经有12人回复
- 关于壁面边界层网格划分问题
已经有12人回复
- gambit中画网格之前边界层的设定
已经有3人回复
- gambit划分长方形面网格或长方体体网格时需要先对边界层和边进行网格划分吗？
已经有9人回复
- 用Fluent做管内流动的模拟时，边界层网格的厚度应如何确定？
已经有7人回复
- 【求助】ANSYS怎么处理移动边界、动网格的问题？
已经有4人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
liuyahua007: 金币+55, ★★★★★最佳答案 2014-07-17 15:18:12
liuyahua007: 金币+55, ★★★★★最佳答案 2014-07-17 15:18:12
|
接着上面说，在ICEM中操作是不能了，一旦将三角形网格和四边形网格放在两个区域中，就会报错，在两者交界面处的网格缺少内部面。 可以直接在fluent中根据网格类型进行分割。具体步骤如下：首先导入网格，直接进行初始化（只有初始化之后才能进行iso-value的标记功能）；adapt－＞iso-value－＞cell information->cell element type，在iso-min和iso-max中都设置为1，这是标记出其中的三角形单元。然后在mesh->separate->cells中，选择刚才标记好的register，点击separate，对流域进行分割。这时可以看到boundary conditions中产生了一些其他的面，可以查看，看都是什么，其中有一个就是将三角形网格和四边形网格分开时它们的交界面。cell zone中也可以看到流域分成了两块。按照以上操作就可以产生边界层流域了，然后再按照我上面说的，可以直接将这个区域设置为与圆边界一样的刚体运动。 |
» 本帖已获得的红花（最新10朵）
瓦斯筒234568楼2014-07-17 14:01:52
liuyahua007
铜虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 6174.1
- 散金: 1226
- 红花: 5
- 帖子: 900
- 在线: 521小时
- 虫号: 1047576
- 注册: 2010-06-25
- 性别: GG
- 专业: 机械摩擦学与表面技术
2楼2014-07-03 16:27:52
liuyahua007
铜虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 6174.1
- 散金: 1226
- 红花: 5
- 帖子: 900
- 在线: 521小时
- 虫号: 1047576
- 注册: 2010-06-25
- 性别: GG
- 专业: 机械摩擦学与表面技术
3楼2014-07-03 17:37:32
liuyahua007
铜虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 6174.1
- 散金: 1226
- 红花: 5
- 帖子: 900
- 在线: 521小时
- 虫号: 1047576
- 注册: 2010-06-25
- 性别: GG
- 专业: 机械摩擦学与表面技术
4楼2014-07-04 09:39:54
5楼2014-07-04 22:53:06
liuyahua007
铜虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 6174.1
- 散金: 1226
- 红花: 5
- 帖子: 900
- 在线: 521小时
- 虫号: 1047576
- 注册: 2010-06-25
- 性别: GG
- 专业: 机械摩擦学与表面技术
6楼2014-07-05 13:30:30
【答案】应助回帖
|
不知道楼主的问题有没有得到解决？ 个人觉得，moving_box是圆的边界，是边界条件，应该设置的是wall边界条件，dynamic mesh zone中应该设置的是rigid body条件；moving_fluid是圆外的边界层区域，在cell zone conditions中设置，在dynamic mesh zone中应该与moving_box设置的条件一样，是rigid body条件。 但具体的实现过程我也不清楚，说下我个人的尝试。一个是在ICEM CFD网格划分的时候，将圆外的四边形边界层网格提取出来，放在一个单独的part里，实现有两个流体域，一个是普通的三角形网格，一个是四边形网格，但检查网格的时候，会报错，说三角形网格和四边形网格交界地方的网格“缺少内部面”。倒是可以导出网格，但导入fluent的时候会直接报错，无法进行下去。 另一个我也尝试过结构网格中将ogrid网格就是边界层网格放到一个单独的part中，结果报错内容与非结构类似，都是交界面网格处缺少内部面。 |
7楼2014-07-17 11:17:23
liuyahua007
铜虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 6174.1
- 散金: 1226
- 红花: 5
- 帖子: 900
- 在线: 521小时
- 虫号: 1047576
- 注册: 2010-06-25
- 性别: GG
- 专业: 机械摩擦学与表面技术
9楼2014-07-17 15:18:41
10楼2014-08-23 15:39:48
