[求助] fluent动网格中的边界设置问题 已有2人参与

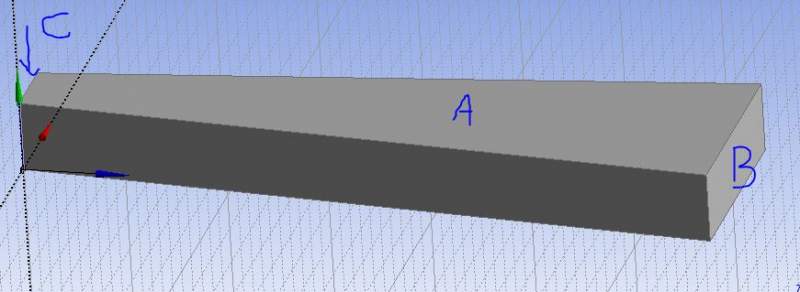

图中A面为上下运动的rigid body;
B,C是流体的进出口,边界条件未知;
当A面上下做活塞运动时,我想观察B,C界面流体的流量,压力或速度,请问应该如何设置B,C的边界条件?

fluent动网格中的边界设置问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)

2楼2014-07-01 12:13:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songweimr

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
确定为什么样的边界条件是要看你实际的物理模型,哪能想怎么设置就怎么设置呢
你想看b、c的那些流场信息,都是流场求解的基本量,求解域内任何位置都可以查看到的,和边界设置没关系
3楼2014-07-01 14:25:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)

引用回帖:
3楼: Originally posted by songweimr at 2014-07-01 14:25:47
确定为什么样的边界条件是要看你实际的物理模型,哪能想怎么设置就怎么设置呢
你想看b、c的那些流场信息,都是流场求解的基本量,求解域内任何位置都可以查看到的,和边界设置没关系

实际的物理模型是就A面上下运动,然后管道内的水就会从C口往B口流动,我想知道B,C口的信息,是否需要在B,C设置相应的inlet或者outlet
4楼2014-07-01 15:00:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamfuul

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
babygirls: 金币+10, ★★★很有帮助 2014-07-03 22:28:25
设置为non-reflecting boundary conditions即可,提取B,C信息很容易,直接提取面值就行了
5楼2014-07-03 09:57:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)

引用回帖:
5楼: Originally posted by dreamfuul at 2014-07-03 09:57:12
设置为non-reflecting boundary conditions即可,提取B,C信息很容易,直接提取面值就行了

嗯,谢谢,我试试
6楼2014-07-03 22:28:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)

引用回帖:
5楼: Originally posted by dreamfuul at 2014-07-03 09:57:12
设置为non-reflecting boundary conditions即可,提取B,C信息很容易,直接提取面值就行了

这个只能用在可压缩流体吧
7楼2014-07-07 10:32:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamfuul

新虫 (小有名气)

引用回帖:
7楼: Originally posted by babygirls at 2014-07-07 10:32:04
这个只能用在可压缩流体吧...

这不是复杂的边界条件,可以用于不可压流动,参见G. Jin, M. Braza. A Nonreflecting Outlet Boundary Condition for Incompressible Unsteady Navier-Stokes Calculations. JCP, 107(1993): Pages 239–253
8楼2014-07-07 11:39:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)

引用回帖:
8楼: Originally posted by dreamfuul at 2014-07-07 11:39:44
这不是复杂的边界条件,可以用于不可压流动,参见G. Jin, M. Braza. A Nonreflecting Outlet Boundary Condition for Incompressible Unsteady Navier-Stokes Calculations. JCP, 107(1993): Pages 239–253...

9楼2014-07-07 16:13:23
