[求助] fluent 网格检查 已有7人参与

将画好的网格导入fluent里面的时候,check网格,可以看到最小、最大的边界长度乘积的数量级是e+09,但是为什么检查的最大体积质量居然有e+10?

fluent 网格检查

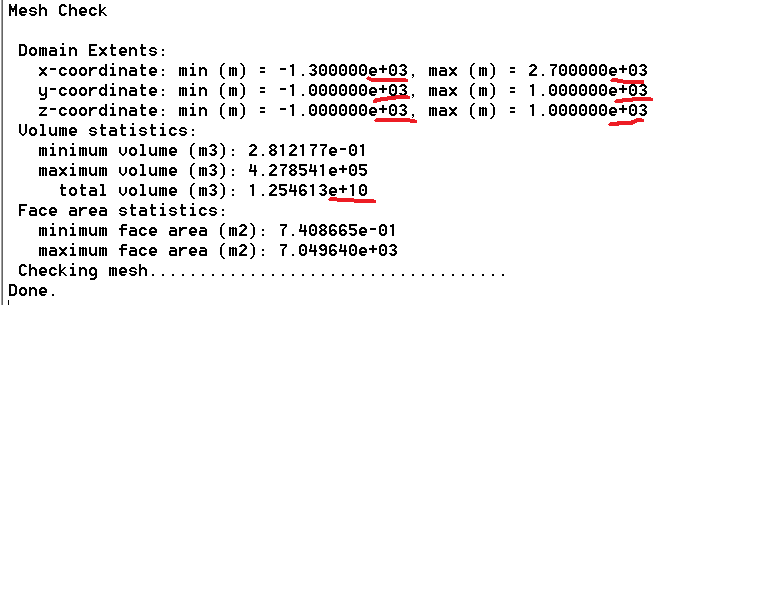

check mesh.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
尺寸吧   尺度过大也会有这个影响的
2楼2014-04-11 09:46:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

827103956

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
你提出的问题本身就有问题啊,最小、最大的边界长度乘积的数量级是e+03,而最大体积质量是e+05,难道你的截图,不是对应你问题的???
3楼2014-04-11 11:25:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bennglove

铜虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
zengkehl: 金币+2, 有帮助 2014-04-13 19:54:17
total 是你的总体积

是模型的整个大小
4楼2014-04-11 15:14:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
zengkehl: 金币+3, 有帮助 2014-04-13 19:54:07
total那个是你整个模型的大小吧。。自然比较大了

再看看你Y和Z的坐标,就知道你的模型确实不小
我要奋斗到底
5楼2014-04-11 16:13:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songweimr

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
zengkehl: 金币+2, 有帮助 2014-04-13 19:53:53
什么叫最大体积质量哇,total volume 是所有单元总体积之和
6楼2014-04-11 16:35:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lm62211

铁虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
有负体积,求和时取绝对值。
7楼2014-04-12 22:22:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengkehl

铜虫 (小有名气)

引用回帖:
7楼: Originally posted by lm62211 at 2014-04-12 22:22:51
有负体积,求和时取绝对值。

不懂就不要乱说····明明最小体积是正的····
8楼2014-04-13 19:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shurahell

金虫 (初入文坛)

【答案】应助回帖

之所以数量级会加1,是因为你所画的体计算体积之后进上去的...比如边长分别为4,2,2的体,边长的数量级都是e0,但是体积是16,数量级就是e1。明白了吧?
9楼2014-05-04 11:36:11
