[交流] 【求助】很规则的网格为什么读入fluent还有警告呢？ 已有5人参与

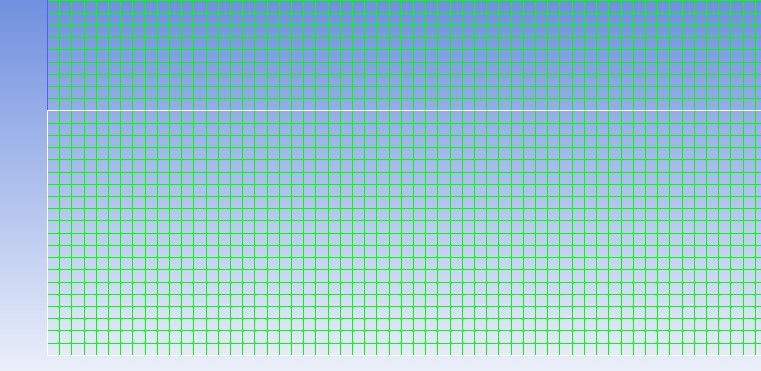

如图，完全是正方形的网格，为什么读入fluent还有警告呢？不懂



Reading "F:\fluent working directory\shiyan5\100000.msh"...
  ..............................

  101101 nodes.
      80 mixed velocity-inlet faces, zone  4.
Warning: Reversing 80 faces, zone  4.
    1000 mixed wall faces, zone  5.
Warning: Reversing 1000 faces, zone  5.
      80 mixed outflow faces, zone  6.
Warning: Reversing 80 faces, zone  6.
    1000 mixed wall faces, zone  7.
      20 mixed wall faces, zone  8.
Warning: Reversing 20 faces, zone  8.
      20 mixed wall faces, zone  9.
Warning: Reversing 20 faces, zone  9.
    1000 mixed wall faces, zone 10.
Warning: Reversing 1000 faces, zone 10.
  197900 mixed interior faces, zone 12.
   80000 quadrilateral cells, zone  2.
   20000 quadrilateral cells, zone  3.

Building...
     mesh
        auto partitioning mesh by Metis (fast),
        distributing mesh
                parts....,
                faces....,
      default-interior -> default-interior (12) and default-interior:011 (11)
Note: Separating interior zone 12 into zones 12 and 11.
                nodes....,
                cells....,
     materials,
     interface,
     domains,
     zones,
        default-interior:011
        default-interior
        water_wall
        water_out
        water_in
        zhong_wall
        air_out
        air_wall
        air_in
        fluid_water
        fluid_air
Note: Slitting wall zone 7 into a coupled wall.

        creating zhong_wall-shadow
     parallel,
Done.

Preparing mesh for display...
Done.
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-02-21 11:04:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuyong_xx

木虫 (正式写手)

你用什么画的网格？
赞一下 回复此楼
2楼2011-02-21 16:00:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iisshen

木虫 (正式写手)

HELLOW
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
wuming524(金币+1): 感谢参与 2011-02-21 17:38:56

我觉得可能你画的面与面之间的交界处可能有问题，如果就一个面不会有这些警告，可能在分割面的时候有点问题，但是我认为能计算就行，算出来看看结果，警告不是错误。
赞一下(5人) 回复此楼
Be yourself
3楼2011-02-21 16:26:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
Originally posted by liuyong_xx at 2011-02-21 08:00:12:
你用什么画的网格？

gambit
回复此楼
4楼2011-02-22 14:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
Originally posted by iisshen at 2011-02-21 08:26:00:
我觉得可能你画的面与面之间的交界处可能有问题，如果就一个面不会有这些警告，可能在分割面的时候有点问题，但是我认为能计算就行，算出来看看结果，警告不是错误。

我用gambit只设了一个全局网格尺寸画的，交界面应该没问题才是。但有时候能计算，有时候又不能（不知道是不是其它地方的问题）
赞一下 回复此楼
5楼2011-02-22 14:24:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫
★
xiegangmai(金币+1): 谢谢提醒 2011-02-22 21:20:47

中间那条线应该split上下两个区吧，不知道你做了相关处理没有？
赞一下(1人) 回复此楼
6楼2011-02-22 14:37:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heattransfet

新虫 (职业作家)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
xiegangmai(金币+1): 谢谢应助 2011-02-22 21:20:10

这是你在GAMBIT 里没做好，FLEUTN做的修复哦
赞一下(2人) 回复此楼
此号从今天（2012-06-25）开始不用了。。。。。。。。
7楼2011-02-22 16:33:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
Originally posted by wuming524 at 2011-02-22 06:37:34:
中间那条线应该split上下两个区吧，不知道你做了相关处理没有？

做了split

[ Last edited by kylafree on 2011-2-22 at 16:58 ]
回复此楼
8楼2011-02-22 16:47:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
xiegangmai(金币+2): 谢谢应助 2011-02-22 21:19:57
引用回帖:
Originally posted by kylafree at 2011-02-22 08:47:26:
做了split

[ Last edited by kylafree on 2011-2-22 at 16:58 ]

如果没有的话，说明你是单独的把下面和上面的分开了，中间的那条线实际上是两条线叠加的。上下是不相通的，虽然有提示，但是将这两条线后期合并也会正常的计算，如果劈分（split）处理存在一条线，不存在后期处理的问题。希望我没有说错~~
赞一下(2人) 回复此楼
9楼2011-02-22 16:59:15
