[求助] 网格检查求助！

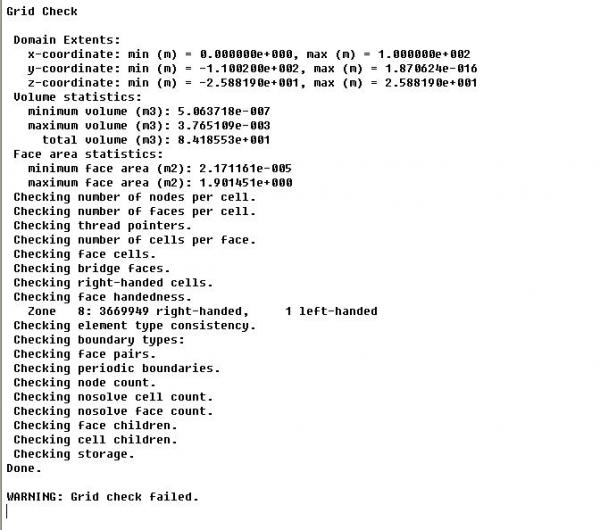

这是我用GAMBIT画的体网格导入到FLUENT里，检查网格时出现的问题！
虽说明显没有负体积，但是有警告！我不知原从何来？请高手指教！
PS：我画的是一个圆心角30度，半径100mm，厚度20微米的扇形，因中心有个半径1mm的同心小扇形出口，故而导致从内出口圆边到最外边体网格不慎好画，怀疑是不是我画的网格质量问题？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-09-23 22:10:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢应助！ 2012-09-24 08:57:44
newfly1234: 金币+1, ★★★很有帮助, 感谢！ 2012-09-27 08:26:50
有部分网格的扭曲度太大了，导致fluent检查网格的时候报错！
赞一下 回复此楼
我要奋斗到底
2楼2012-09-23 22:36:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newfly1234

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 5超7 at 2012-09-23 22:36:41
有部分网格的扭曲度太大了，导致fluent检查网格的时候报错！

请问，对后续仿真计算有影响吗？？多大？？
赞一下 回复此楼
3楼2012-09-24 08:49:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
3楼: Originally posted by newfly1234 at 2012-09-24 08:49:02
请问，对后续仿真计算有影响吗？？多大？？...

这只有你自己算了才知道。。。别人说了又有什么用呢？
这需要楼主自己积累经验
赞一下(1人) 回复此楼
我要奋斗到底
4楼2012-09-24 09:19:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ya634984094

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢建议！ 2012-09-25 07:08:24
建议重新导入fluent检查一下是不是还有错误~有时候fluent要抽风的。如果还有的话在gambit里画完网格之后记得检查下网格质量~
赞一下 回复此楼
5楼2012-09-24 09:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr.Silence

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-09-25 07:08:31
警告的话可能是网格质量不够，一般我做运算之前都要在ICEM里面做光顺直到网格质量到0.3以上才可以，gambit我没用过，但应该有类似功能。
赞一下 回复此楼
6楼2012-09-24 14:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★
xiegangmai: 金币+1, 鼓励讨论交流！ 2012-09-25 07:08:40
引用回帖:
6楼: Originally posted by Mr.Silence at 2012-09-24 14:33:23
警告的话可能是网格质量不够，一般我做运算之前都要在ICEM里面做光顺直到网格质量到0.3以上才可以，gambit我没用过，但应该有类似功能。

gambit光顺网格的功能基本是没用的。。。
不想ICEM，可以通过光顺，把quality这个指标提高！
赞一下 回复此楼
我要奋斗到底
7楼2012-09-24 15:02:54
