[求助] icem中，在同一条线上设置两个不同的part如何实现 已有7人参与

CODE:
icem中，在同一条线上设置两个不同的part如何实现

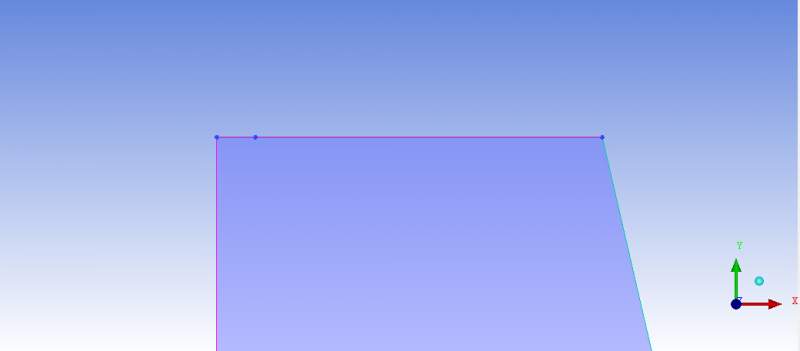

如上图，icem中，在同一条线上设置两个不同的part，左边的线段设为inlet，速度入口，右边的线段设为wall，可是网格导入到fluent中后，两个边界条件只能识别一个，请问怎么办？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-21 15:35:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

moons2

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
tianwenyoung: 金币+10, ★有帮助 2015-04-22 14:44:11
引用回帖:
5楼: Originally posted by tianwenyoung at 2015-04-22 09:30:06
线段打断了，划分网格也前也定义了part呀，也从中间切了一刀，还是不能识别两个part，难道这两块网格要分开画，然后作连接起来？...

应该是画网格的时候，如果是结构网格要分成两个block，非结构要两个body，你试试
赞一下(1人) 回复此楼
6楼2015-04-22 10:14:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
那是因为你没有定义好，在网格划分之前先定义part，然后划分网格时最好能在中间切一刀，肯定没问题的。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

tianwenyoung
扫一扫关注我的微信公众号，共同学习船舶CFD
2楼2015-04-21 18:20:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

是不是你这根线没有打断，然后你选的时候又没有注意

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
3楼2015-04-21 18:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)
如二楼所说，好像网格要分成两部分画
赞一下 回复此楼
4楼2015-04-21 21:07:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianwenyoung

铁虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by achilFes1990 at 2015-04-21 18:20:47
那是因为你没有定义好，在网格划分之前先定义part，然后划分网格时最好能在中间切一刀，肯定没问题的。

线段打断了，划分网格也前也定义了part呀，也从中间切了一刀，还是不能识别两个part，难道这两块网格要分开画，然后作连接起来？
赞一下 回复此楼
5楼2015-04-22 09:30:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangmaohao

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
我是因为没有足够的金币来发帖，想来挣点
赞一下 回复此楼
7楼2015-04-22 13:32:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
对 楼上说的对，不同block，如果不嫌麻烦，把block也放到不同part里。
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
8楼2015-04-22 15:29:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbn045

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你线打断不假，但是在分block时edge也是要打断的
赞一下 回复此楼
9楼2015-04-23 15:27:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
在划分block的时候把block切成两部分，每一个block的edge对应一段curve，两段curve分别定义成part，这样fluent中就会识别两个part了
赞一下 回复此楼
Come on，baby！
10楼2015-04-23 16:42:13
