[求助] icem画网格求助，请各位指点迷津。。。 已有1人参与

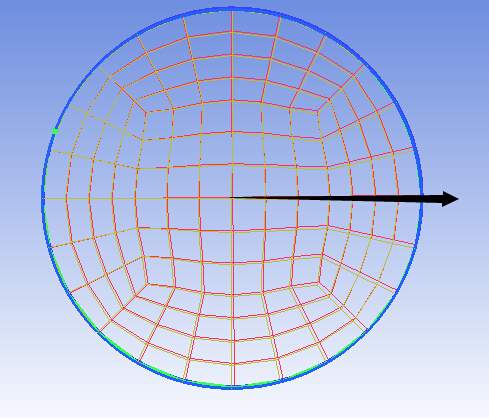

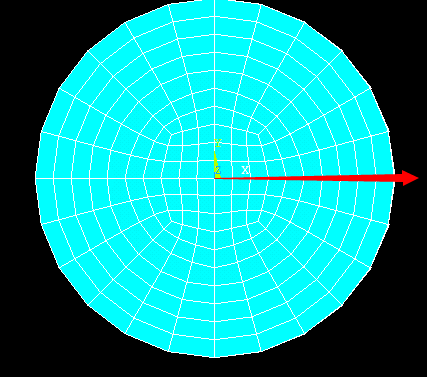

我在icem中划分圆柱体的结构性网格，用教材上的方法，画出的圆柱体网格（俯视图）如下图所示。但是我发现在径向（也就是黑色箭头）方向不是均匀分布，是由于在blocking中，设置offset为0.5。我想问一下icem能否在径向上划分均匀的网格，像在ansys中画的一样，如第二个图（径向上均匀分布10个网格）。先谢谢各位大神

icem画网格求助，请各位指点迷津。。。


icem画网格求助，请各位指点迷津。。。-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-31 11:18:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliang_601

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
我爱吃海鲜: 金币+10, ★★★很有帮助 2015-04-01 10:51:30
你的其实也是径向均匀分布，为什么看起来和他的不一样，那只是你设置的offset和它不同导致的，尝试着调节一下offset的值看看效果。
赞一下 回复此楼
好男儿心怀像大海
2楼2015-03-31 13:26:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱吃海鲜

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by liliang_601 at 2015-03-31 13:26:08
你的其实也是径向均匀分布，为什么看起来和他的不一样，那只是你设置的offset和它不同导致的，尝试着调节一下offset的值看看效果。

亲，上面icem画的那幅图，从中心起3个网格是一样的大小，外边4个尺寸明显变小，而下边ansys中画的径向方向的10个大小完全相等，我想知道能不能在icem中在径向方向上均匀的画10个网格呢？谢谢你了
赞一下 回复此楼
3楼2015-03-31 14:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliang_601

捐助贵宾 (正式写手)
引用回帖:
3楼: Originally posted by 我爱吃海鲜 at 2015-03-31 14:43:49
亲，上面icem画的那幅图，从中心起3个网格是一样的大小，外边4个尺寸明显变小，而下边ansys中画的径向方向的10个大小完全相等，我想知道能不能在icem中在径向方向上均匀的画10个网格呢？谢谢你了...

你那个是两个edge，长度和节点数都不一样，怎么能均匀？建议你系统地去看看icem书籍。
赞一下 回复此楼
好男儿心怀像大海
4楼2015-03-31 16:24:41
