对分块网格进行周期性复制，结果发现关联出错
|

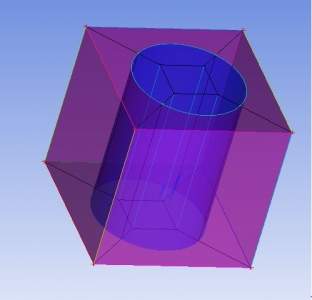

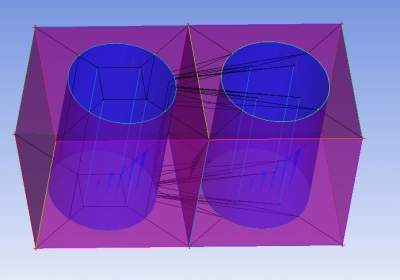

本人尝试对一个分块网格，进行周期性网格复制（对几何和块都进行了复制，首先在Mesh中设置，然后再在Blocking设置关联点和块的复制份数）。发现在复制之后，生成的块关联出错，不知道什么原因。自己也尝试对不同的几何划分网格，然后进行周期性复制，最终有的网格能能复制成功，有的网格还是复制失败。现在很苦恼，求高手指教。 092701v3iz3ybusuk1u6hs_jpg_thumb.jpg  092735z9d79warze74wii2_jpg_thumb.jpg |
