[求助] ansys 应力云图错误已有1人参与

本人学生党一枚在和老师一起做涂层的应力分析遇到如下问题

划分网格后我是在前面和后面整个面施加对称面位移约束，在涂层和基体之间的共面加了一个y方向的位移约束。

在粗层的右上方某面积施加一个单轴循环应力。本想看到该面积处凹陷下去才是

可是结果出来的应力云图却是在基体的右后方（即施加力的正下方基体上）出现凹陷，不知道原因出在在哪里？

是约束出了问题还是施加力问题希望懂的人可以帮帮我。谢谢~~~~

请看图片

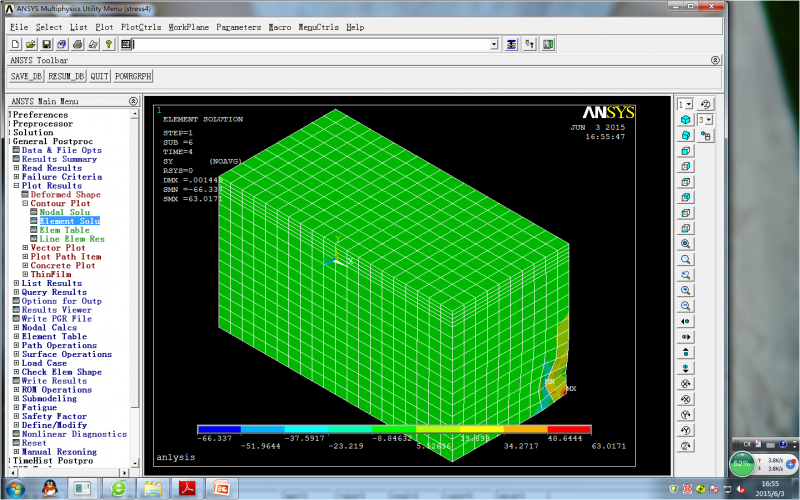

ansys 应力云图错误

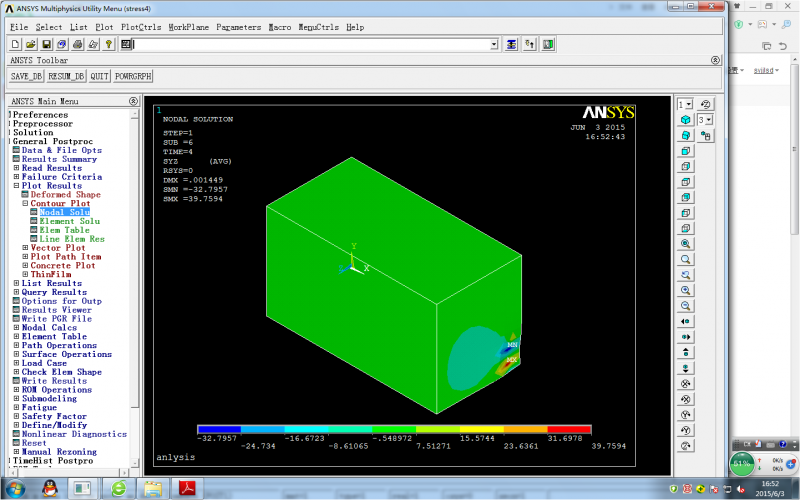

ansys 应力云图错误-1
