[求助] 求指点,在导出应力云图时,ANSYS云图坐标转换问题!

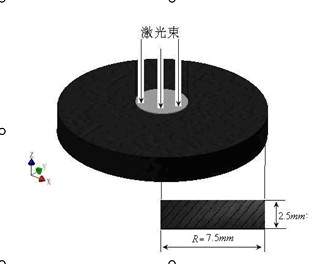

用ANSYS做了一个热冲击圆柱的试样如图1. 模拟的时候采用的是简化的长方形,  建模的时候采用的笛卡尔坐标系,,那么输出应力云图的时候我该采用哪种坐标系输出么,,采用笛卡尔坐标(RSYS0)和柱坐标(RSYS1)的结果差别很大,,到底该采用哪种呢,求高手指点!
求指点,在导出应力云图时,ANSYS云图坐标转换问题!

[ Last edited by tenghaishan on 2013-9-23 at 18:07 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

comeon
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
将圆柱简化为长方形,那么你是采用轴对称模型进行分析吗?
如果是的话,先检查一下:
1  是否使用了平面单元,并设置为轴对称?
2  模型是否都位于 XOY 平面中且 X >= 0 的一边?
3  由于轴对称模型属于 2D 问题,因此结果应该在总体直角坐标系中显示,不能转换到圆柱坐标系中。
2楼2013-09-24 08:07:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tenghaishan

银虫 (小有名气)

引用回帖:
2楼: Originally posted by htbbzzg at 2013-09-24 08:07:18
将圆柱简化为长方形,那么你是采用轴对称模型进行分析吗?
如果是的话,先检查一下:
1  是否使用了平面单元,并设置为轴对称?
2  模型是否都位于 XOY 平面中且 X >= 0 的一边?
3  由于轴对称模型属于 2D  ...

首先非常感谢您的解答!我采用的是轴对称模型,plane13平面单元,模型都位于XOY中,且在x轴大于等于0的一边,那么我是不是可以这样理解,我的模型是2D的,所以结果都应该平面中,,而圆柱坐标系是3D的,所以不能用柱坐标?
comeon
3楼2013-09-24 09:32:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

估计是你说的原因。
4楼2013-09-25 07:00:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tenghaishan

银虫 (小有名气)

引用回帖:
4楼: Originally posted by htbbzzg at 2013-09-25 07:00:18
估计是你说的原因。

真心感谢您的解答
comeon
5楼2013-09-25 11:49:04
