碳纤维复合材料的参数（剪切模量）已经有9人回复

comeon

1楼 2013-06-08 22:01:20

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖支持 ( 显示支持度最高的前 50 名 )

tenghaishan

银虫 (小有名气)

应助: 4 (幼儿园)
金币: 249.5
散金: 17
红花: 1
帖子: 58
在线: 69.7小时
虫号: 1771969
注册: 2012-04-22
性别: GG
专业: 金属结构材料

引用回帖:

2楼: Originally posted by liuyinzi1990 at 2013-06-08 22:04:12
同求此问题，谢谢了……

是啊，，我也弄不清啊，，也想请高手指教！！

comeon

4楼2013-06-08 22:11:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

fallfly

木虫 (正式写手)

应助: 2 (幼儿园)
金币: 2149.2
散金: 4757
红花: 2
帖子: 751
在线: 321.4小时
虫号: 1890961
注册: 2012-07-13
专业: 爆炸与冲击动力学

★
xiegangmai: 金币+1, 谢谢参与！ 2013-06-09 08:59:48

我觉得你应该去查查这个应力模型的计算公式。可能不添加的时候默认剪切为0，所以前后有所不同

» 本帖已获得的红花（最新10朵）

tenghaishan

落花人独立，微雨燕双飞

5楼2013-06-09 00:19:48

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

rlk420593623

金虫 (小有名气)

应助: 0 (幼儿园)
金币: 1642.5
帖子: 150
在线: 38.8小时
虫号: 1655543
注册: 2012-03-01
性别: GG
专业: 动力学与控制

我只用过一个Q235的切线模量，好像是6.1Gpz

12楼2013-06-09 22:13:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

rlk420593623

金虫 (小有名气)

应助: 0 (幼儿园)
金币: 1642.5
帖子: 150
在线: 38.8小时
虫号: 1655543
注册: 2012-03-01
性别: GG
专业: 动力学与控制

是6.1Gpa，不是GPz，打错了

13楼2013-06-09 22:13:46

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

应助: 668 (博士)
金币: 9199
红花: 146
帖子: 2205
在线: 346小时
虫号: 728202
注册: 2009-03-22
性别: GG
专业: 动力学与控制

★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-06-11 20:02:10

切线模量一般应该根据材料的拉伸曲线来近似确定。
如果实在没有可用的数据，可以假设切线模量为相同温度下弹性模量的千分之一左右。
切线模量越大，进入塑性以后得到的应力也会越大；切线模量越小，得到的应力也越小。对理想塑性情况，切线模量为零，理论上进入屈服以后，应力不变，不过实际计算还是会大于屈服应力，即有一定误差。

14楼2013-06-10 07:35:26

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

liuyinzi1990

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 1396.5
帖子: 2
在线: 29.9小时
虫号: 2449333
注册: 2013-05-05
专业: 金属功能材料

同求此问题，谢谢了……

2楼2013-06-08 22:04:12

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

tenghaishan

银虫 (小有名气)

应助: 4 (幼儿园)
金币: 249.5
散金: 17
红花: 1
帖子: 58
在线: 69.7小时
虫号: 1771969
注册: 2012-04-22
性别: GG
专业: 金属结构材料

上面写错了字，，其他的参数一样，只是一个有剪切模量，一个没有

comeon

3楼2013-06-08 22:08:14

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

tenghaishan

银虫 (小有名气)

应助: 4 (幼儿园)
金币: 249.5
散金: 17
红花: 1
帖子: 58
在线: 69.7小时
虫号: 1771969
注册: 2012-04-22
性别: GG
专业: 金属结构材料

引用回帖:

5楼: Originally posted by fallfly at 2013-06-09 00:19:48
我觉得你应该去查查这个应力模型的计算公式。可能不添加的时候默认剪切为0，所以前后有所不同

我是这么想的，，因为弹性模量，泊松比，剪切模量三者之间有个换算的公式，，所以有弹性模量和泊松比，就不用泊松比了，，但没想到输入之后，差距这么大。ansys一直是默认剪切不输入，默认为0么？还是在某些模型下默认为0？

comeon

6楼2013-06-09 08:51:19

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

tenghaishan

银虫 (小有名气)

应助: 4 (幼儿园)
金币: 249.5
散金: 17
红花: 1
帖子: 58
在线: 69.7小时
虫号: 1771969
注册: 2012-04-22
性别: GG
专业: 金属结构材料

送红花一朵

引用回帖:

5楼: Originally posted by fallfly at 2013-06-09 00:19:48
我觉得你应该去查查这个应力模型的计算公式。可能不添加的时候默认剪切为0，所以前后有所不同

我的模型是各向同性的，，应该符合关系式

comeon

7楼2013-06-09 09:11:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

fallfly

木虫 (正式写手)

应助: 2 (幼儿园)
金币: 2149.2
散金: 4757
红花: 2
帖子: 751
在线: 321.4小时
虫号: 1890961
注册: 2012-07-13
专业: 爆炸与冲击动力学

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
tenghaishan: 金币+15, ★★★很有帮助 2013-06-09 20:53:39
xiegangmai: 金币+1, 谢谢参与！ 2013-06-11 20:02:20

要是各向同性材料的话，输入弹性模量与泊松比就足够了啊。你看看是不是其他参数的原因吧，比如材料传热相关的参数呢？

落花人独立，微雨燕双飞

8楼2013-06-09 13:29:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

tenghaishan

银虫 (小有名气)

应助: 4 (幼儿园)
金币: 249.5
散金: 17
红花: 1
帖子: 58
在线: 69.7小时
虫号: 1771969
注册: 2012-04-22
性别: GG
专业: 金属结构材料

引用回帖:

8楼: Originally posted by fallfly at 2013-06-09 13:29:15
要是各向同性材料的话，输入弹性模量与泊松比就足够了啊。你看看是不是其他参数的原因吧，比如材料传热相关的参数呢？

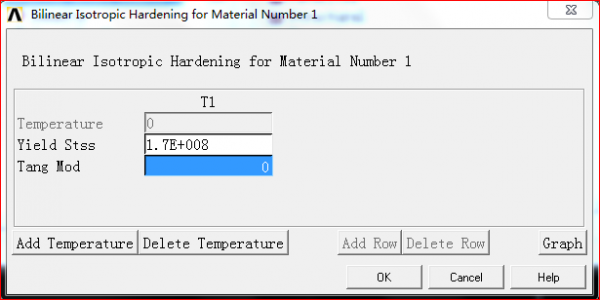

我把剪切模量的参数输入在 Tang Mod 里面，，是不是这里出了问题，，Tang Mod 代表的是什么？


comeon

9楼2013-06-09 14:57:12

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

应助: 668 (博士)
金币: 9199
红花: 146
帖子: 2205
在线: 346小时
虫号: 728202
注册: 2009-03-22
性别: GG
专业: 动力学与控制

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
tenghaishan: 金币+15, ★★★很有帮助 2013-06-09 20:54:18
xiegangmai: 金币+3, 谢谢参与！ 2013-06-11 20:02:30

你这是定义了双线性塑性材料，不再是弹性材料了。
其中两个参数： Yield Stress - 屈服应力； Tang Mod - 切线模量。

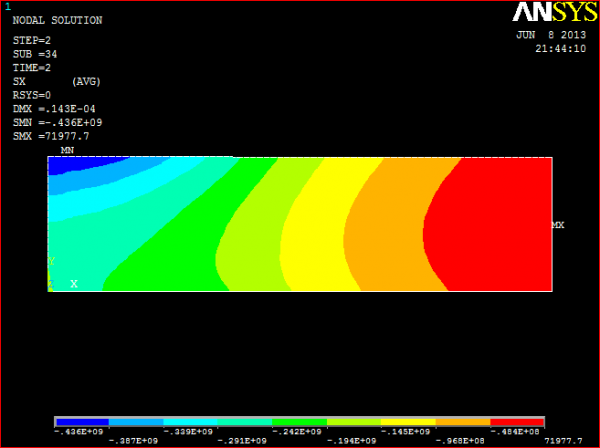

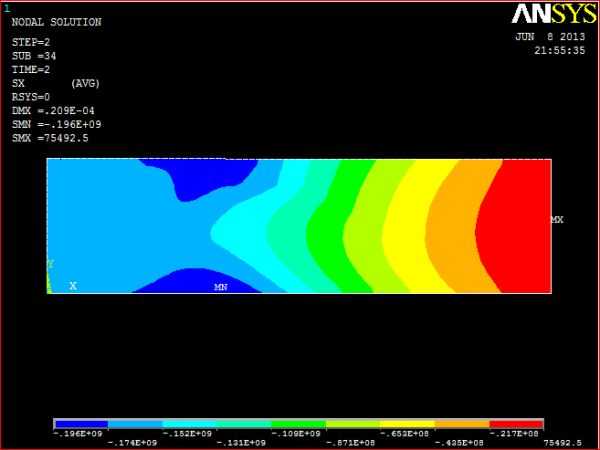

是否进入屈服是用 Mises 应力来判断的，你可以看一下 Mises 应力的值是否超过了屈服应力值。你的第一个图中的最多应力值小于第二个图中的最大值，估计是进入了屈服，但不多。
