[求助] 请教Ansys workbench应力仿真问题，谢谢 已有2人参与

现在在初学Ansys workbench，现在只会仿照着教程一步一步做。

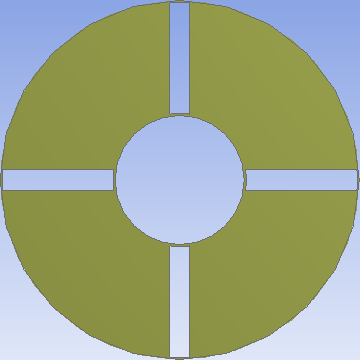

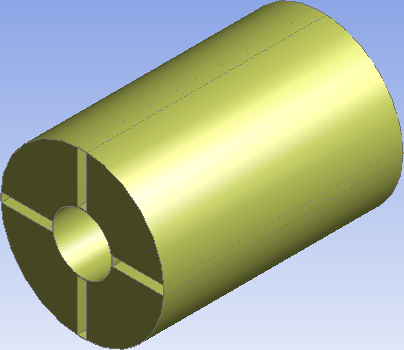

分析下面这个结构的旋转应力，绕圆柱的中轴旋转，用Static structural：
请教Ansys workbench应力仿真问题，谢谢
请教Ansys workbench应力仿真问题，谢谢-1


我在《ANSYS WORKBENCH 14.0 超级学习手册》的5.4节看到要在旋转体的内侧柱面施加Displacement约束，坐标是0,0,0。但没说明这是为什么，请问这是什么意思？到底哪种才和真实情况一致？


下面是加Displacement和不加Displacement的两次仿真，差别很大：

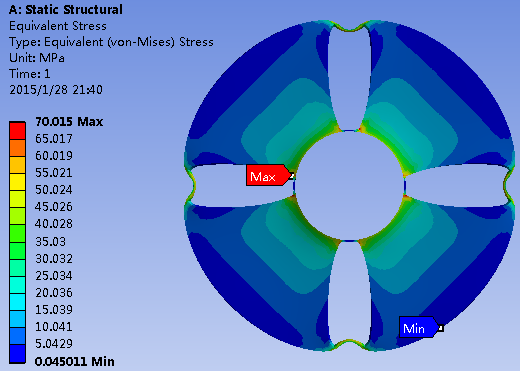

有Displacement约束：
请教Ansys workbench应力仿真问题，谢谢-2

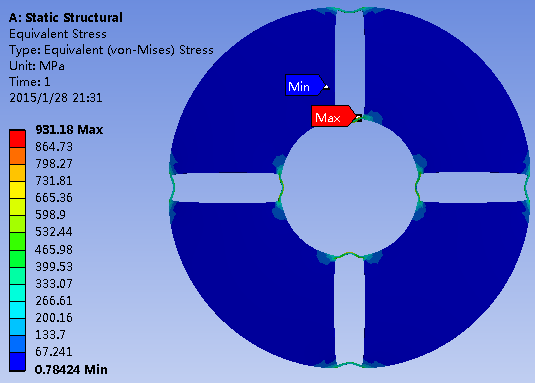

没有Displacement约束：
请教Ansys workbench应力仿真问题，谢谢-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-01-28 21:52:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

520lzy1989

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你可以把约束全部删掉，做一下旋转运动，看看应力分布情况。如果质量分布不均，可能会出现“飞”的现象，那就先暂时固定轴向或某个方向，多试几次就好了，祝成功
赞一下 回复此楼
奋斗，不只是新颖！
2楼2015-01-28 22:43:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fangdian

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
没有Displacement约束那张图中，应力最大值是不是有点大？都屈服了？
赞一下 回复此楼
3楼2015-01-28 23:09:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

simeng2010

新虫 (正式写手)
引用回帖:
2楼: Originally posted by 520lzy1989 at 2015-01-28 22:43:13
你可以把约束全部删掉，做一下旋转运动，看看应力分布情况。如果质量分布不均，可能会出现“飞”的现象，那就先暂时固定轴向或某个方向，多试几次就好了，祝成功

谢谢。
第四张图就是没有约束的，和第三张图有约束的仿真结果差别很大。因为我没学过机械方面的东西，所以不太明白。为什么教程上要加这个约束？还有“飞”的现象是什么意思？暂时固定轴向或某个方向是指的设置Displacement吗？
赞一下 回复此楼
4楼2015-01-29 08:24:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

simeng2010

新虫 (正式写手)
引用回帖:
3楼: Originally posted by fangdian at 2015-01-28 23:09:57
没有Displacement约束那张图中，应力最大值是不是有点大？都屈服了？

就是因为两个差别这么大才来问的。
对这种旋转运动的分析，怎么设置才是对的？
赞一下 回复此楼
5楼2015-01-29 08:30:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

520lzy1989

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by simeng2010 at 2015-01-29 08:24:58
谢谢。
第四张图就是没有约束的，和第三张图有约束的仿真结果差别很大。因为我没学过机械方面的东西，所以不太明白。为什么教程上要加这个约束？还有“飞”的现象是什么意思？暂时固定轴向或某个方向是指的设置Di ...

你用柱面约束把中心孔约束住，限定轴向位移，将径向和周向设置为free，看看结果就行了。如果如果质量不均，转起来之后就会偏心旋转，惯性会把模型甩“飞” 那样形变量就不对了，但是应力应该会是对的，我也算是初学者 相互学习吧
赞一下 回复此楼
奋斗，不只是新颖！
6楼2015-01-29 21:12:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

simeng2010

新虫 (正式写手)
引用回帖:
6楼: Originally posted by 520lzy1989 at 2015-01-29 21:12:51
你用柱面约束把中心孔约束住，限定轴向位移，将径向和周向设置为free，看看结果就行了。如果如果质量不均，转起来之后就会偏心旋转，惯性会把模型甩“飞” 那样形变量就不对了，但是应力应该会是对的，我也算是初学 ...

能否加您的QQ？发站内短消息可以吗？
我的专业根本没学过机械方面的东西，现在写东西要用，感觉完全不知所措。
赞一下 回复此楼
7楼2015-01-29 21:37:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

simeng2010

新虫 (正式写手)
引用回帖:
6楼: Originally posted by 520lzy1989 at 2015-01-29 21:12:51
你用柱面约束把中心孔约束住，限定轴向位移，将径向和周向设置为free，看看结果就行了。如果如果质量不均，转起来之后就会偏心旋转，惯性会把模型甩“飞” 那样形变量就不对了，但是应力应该会是对的，我也算是初学 ...

希望能向您详细请教，谢谢了。
赞一下 回复此楼
8楼2015-01-29 21:38:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

520lzy1989

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by simeng2010 at 2015-01-29 21:38:35
希望能向您详细请教，谢谢了。...

这么说吧 ansys里加转速实际上就是在所有节点上加载离心力 但具体怎么施加约束 我也不是太清楚 我以前也出现过你最后一张图的那种情况 尝试了多种约束后 才确定的 我也没啥能帮到你的

[ 发自小木虫客户端 ]
赞一下 回复此楼
奋斗，不只是新颖！
9楼2015-01-29 22:01:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

simeng2010

新虫 (正式写手)
引用回帖:
9楼: Originally posted by 520lzy1989 at 2015-01-29 22:01:32
这么说吧 ansys里加转速实际上就是在所有节点上加载离心力 但具体怎么施加约束 我也不是太清楚 我以前也出现过你最后一张图的那种情况 尝试了多种约束后 才确定的 我也没啥能帮到你的
...

谢谢。
“柱面约束把中心孔约束住”就是指的内侧柱面的displacement设置为(0,0,0)吗，这样是不是就限定了轴向位移？
“径向和周向设置为free”具体是怎么设置的？
赞一下 回复此楼
10楼2015-01-29 22:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
