小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » ANSYS应力问题请教
111/2返回列表12下一页
查看: 2177  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yedingyun

铁杆木虫 (正式写手)

[求助] ANSYS应力问题请教 已有4人参与

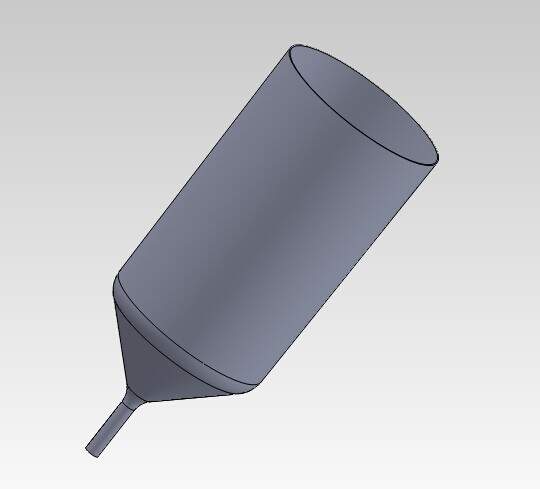

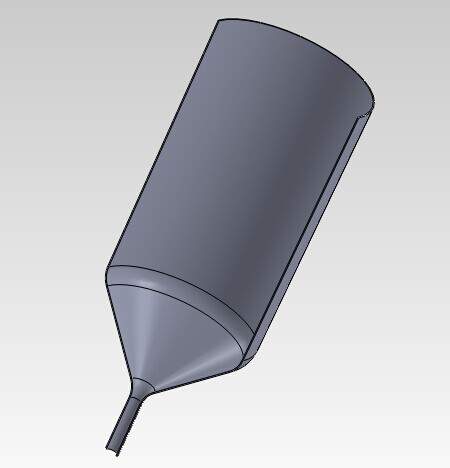

下面是我想要分析应力的物体形状，图1是全图，图2是剖视图。想请教一下ANSYS能进行物体的自有应力分析吗？就是不外加载荷和约束的情况下，在自然状态下物体的应力存在状态，或者说可以用什么方法模拟吗？

ANSYS应力问题请教


ANSYS应力问题请教-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-16 14:18:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yedingyun: 金币+8 2014-08-17 07:40:25
这种情况 ANSYS 可以处理的，不过，该物体如何扣在桌子上还是有关系的，比如大头向下还是小头向下，结果是不一样的。
此外，为了能够计算，约束条件还是需要的，只是对这种情况，施加约束条件，既要能约束物体的 6 个刚体自由度，又要不在约束部位造成额外的应力，是有一定技巧的。
赞一下(1人) 回复此楼
4楼2014-08-16 16:41:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yedingyun: 金币+10 2014-08-18 08:14:11
说一下基本原理吧，对不同的软件都可以作为参考：
    由于楼主的模型有对称性，因此可以只取 1/4 进行分析，两个对称面约束法向位移，底面 (无论是大端还是小端为底面) 约束垂直方向的位移。
    比如：假设该物体的轴线为 z 法方向，两个对称面的法线方向分别是 x 和 y 向。那么对 1/4 模型来说，两个对称面分别约束 x 向和 y 向的位移，底面约束 z 向位移即可，然后施加重力载荷，就可以进行分析了。
赞一下(1人) 回复此楼
7楼2014-08-17 10:12:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

modism

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
yedingyun: 金币+2 2014-08-16 15:38:44
这个 受重力么？  还有没有约束怎么处理呢？  悬浮吗？？
赞一下 回复此楼
一切皆有可能
2楼2014-08-16 15:31:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yedingyun

铁杆木虫 (正式写手)
引用回帖:
2楼: Originally posted by modism at 2014-08-16 15:31:33
这个 受重力么？  还有没有约束怎么处理呢？  悬浮吗？？

我可能没有表述清楚哈，我的意思就是不需要外加载荷了，本身的重力肯定有的，比如说就扣在桌子上，本身受着重力，但是不再外加载荷  这种情况ANSYS可以处理么
赞一下 回复此楼
3楼2014-08-16 15:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yedingyun

铁杆木虫 (正式写手)
我用的是WORKBENCH，能说一下如何设置约束条件呢？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2014-08-17 07:38:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yedingyun

铁杆木虫 (正式写手)
引用回帖:
4楼: Originally posted by htbbzzg at 2014-08-16 16:41:07
这种情况 ANSYS 可以处理的，不过，该物体如何扣在桌子上还是有关系的，比如大头向下还是小头向下，结果是不一样的。
此外，为了能够计算，约束条件还是需要的，只是对这种情况，施加约束条件，既要能约束物体的 6 ...

我用的是BENCH，能说下如何设置约束条件么

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2014-08-17 07:40:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liushuixiao

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
yedingyun: 金币+5 2014-08-18 08:14:07
恩，对称约束。底面位移约束。加重力载荷，注意设置材料属性时一定把材料的密度加上。要么重力是施加不上的。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
加油!
8楼2014-08-17 22:48:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
yedingyun: 金币+5 2014-08-18 08:14:01
必须给出约束条件，从而从位移方程组中去除刚性位移因素，如此处理后线性方程组才存在唯一的解。
赞一下 回复此楼
9楼2014-08-18 00:45:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
5楼: Originally posted by yedingyun at 2014-08-17 07:38:42
我用的是WORKBENCH，能说一下如何设置约束条件呢？

楼主的处理对象的几何形状是轴对称的，如果载荷也是轴对称的（如物体垂直放置，接触面也轴对称），则问题为一完全的轴对称问题，按轴对称划分单元和置入约束边界条件即可。
赞一下 回复此楼
10楼2014-08-18 08:20:08
