[交流] 【求助】ansys热应力仿真问题

问题描述：


热应力分析：
1、瞬态热分析
载荷和边界条件
unif,293（室温）
sfa,s,,conv,film coefficiency,293与空气热对流
sfa,s,,hflux,,13219施加加热载荷 W/m2
求解：
有3600s，子步60s。

2、结构分析
etchg,tts
设置膨胀系数
施加位移约束
ldread,temp,,,,,'file','rth'
问题：
1、怎么得出某个点不同时间点的热应力值，最后计算的热应力结果只有最后一个子步的温度作用下的热应力值。需要的是同样60个温度子步对应的60个热应力的值。
尝试着把最后热应力计算solve也设置成3600s，分为60个子步，但是每个子步计算的热应力值是一样的，应该都是提取的最后一个子步的温度值。
2、底面持续加热，周围与空气对流，应该有一个达到稳态的时间点，为什么我仿真到3600s还没有达到稳态，还需要什么参数么。
使用GUI和APLD都行。多谢
回复此楼

» 收录本帖的淘帖专辑推荐

ANSYS热分析

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-06 22:39:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

slyanfei

铁虫 (初入文坛)

问题描述

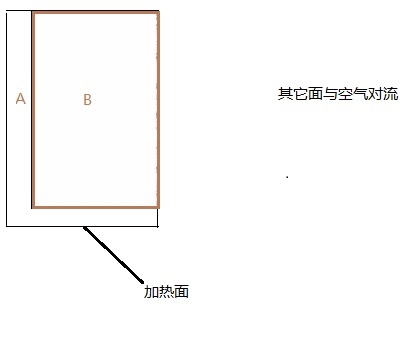

上面问题的示意图
赞一下 回复此楼
2楼2011-04-06 23:04:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

slyanfei

铁虫 (初入文坛)
怎么没人回答呢
回复此楼
3楼2011-05-09 18:55:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

3521325

银虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
臭水沟(金币+1): 谢谢参与~~ 2011-06-01 12:12:19
引用回帖:
Originally posted by slyanfei at 2011-04-06 22:39:04:
问题描述：


热应力分析：
1、瞬态热分析
载荷和边界条件
unif,293（室温）
sfa,s,,conv,film coefficiency,293与空气热对流
sfa,s,,hflux,,13219施加加热载荷 W/m2
求解：
有3600s，子步60s。

2、 ...

问题1，用时间历程后处理，设置该店的节点接为纵坐标，在算法控制中输出每步结果。
2，着了不太懂，不知你选的空气范围多大，试试选小一点。
赞一下(2人) 回复此楼
5楼2011-06-01 10:47:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+2, 谢谢建议 2012-12-12 21:32:07
至少有两个办法：
1  使用热－结构耦合单元，则可以同时求出各个时刻的温度和应力；
2  计算完温度后，转换到结构位移计算，施加约束和除温度歪的其它载荷，然后采用多载荷步，在给定的时间点：先用 TIME 语句设置时间 (比如 tt)，再使用：
        LDREAD,TEMP,,, tt,,,RTH      !  tt 为指定的时间点
    读入该时间点处的结构温度结果，然后 Solve；有多少个需要计算的时间点，就需要执行多少步。最好采用 APDL 编程。
赞一下(1人) 回复此楼
6楼2012-12-12 13:19:05
