小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 求助热障涂层的残余应力场模拟ansys命令流！
191/2返回列表12下一页
查看: 4652  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

tqhz0120

新虫 (小有名气)

[求助] 求助热障涂层的残余应力场模拟ansys命令流！

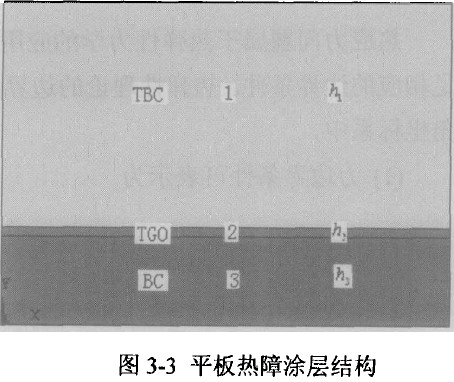

热障涂层结构如下图3-3
（其中h1=250um、h2=10um、h3=100um、涂层横截面长为500um）

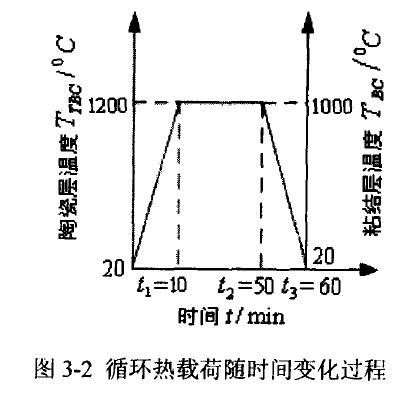

循环热载荷随时间变化过程如下图3-2
具体热循环过程:涂层结构在10min内从室温20℃加热到稳态工作温度:陶瓷层外表面恒温1200℃，基体恒温1000℃，然后撤掉工作环境的热源，在10min内冷却到室温20℃进行瞬态分析。
（最好用到热力耦合的单元，假设初始温度20℃时的为零应力状态）

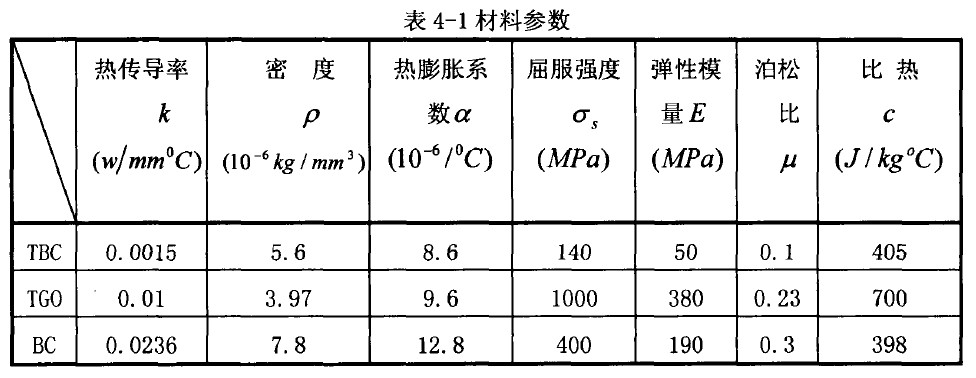

各材料参数见下表4-1
（假设各参数随温度变化不大，如还需其他参数数据请告知）
本人的研究方向是：热障涂层的应力状态分析及实验研究
希望得到同行的帮助，谢谢！！！






[ Last edited by tqhz0120 on 2011-10-5 at 18:00 ]
回复此楼

» 收录本帖的淘帖专辑推荐

镀膜与膜层或涂层检测 残余应力

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
奋斗工作！！！
1楼 2011-10-05 17:00:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zhmgb

木虫 (正式写手)

【答案】应助回帖

★ ★
xiegangmai(金币+2): 谢谢应助！ 2011-10-12 20:56:01
引用回帖:
8楼: Originally posted by tqhz0120 at 2011-10-11 21:39:22:
谢谢师兄的关心了，研一看的文献太少了，现在真正的动起手来，结果发现遇到问题太多太多了！分析模拟时设置的那些相关参数，现在检测起来好困难呀！比如TBC的弹性模量，硬度，泊松比，热导率等等，哎，不知道师兄 ...

硬度，涂层这玩意只能测显微硬度吧，因为涂层很不均匀，得打很多点来测；弹性模量，我是用的压痕法，然后用公式来算，大数是差不多的，最起码我当初做工艺的时候，自身对比是有意义的，这是一种很简便的方法，如果没有条件可以试试这个方法；热导率我没测过，因为在我之前我们实验室没人做过，试样制备很困难，达不到测试设备对试样的要求。

工艺上有什么问题你可以看看我的论文，当时花了不少精力。

大气等离子喷涂7wt％Ylt2gtOlt3gtZrOlt2gt涂层的工艺及性能研究
赞一下(3人) 回复此楼
9楼2011-10-12 09:58:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

tqhz0120

新虫 (小有名气)
没有人做这个方向的吗？
赞一下 回复此楼
奋斗工作！！！
2楼2011-10-07 10:03:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fang11kai

银虫 (正式写手)

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢参与！ 2011-10-07 19:22:35
tqhz0120(金币+5): 文献看了不少，但是咯文献分析的方式都不同，有的是用的间接耦合的，有的事直接耦合的，有的还用了生死单元，所以结果都不有所不同。因此想看看在同一种结构上，他们的分析方法及所考虑的着重点是怎样的，重要是用命令流来学习一下ANSYS这个软件 2011-10-07 20:08:48
你查下文献啊，有人做这方面的。不过不怎么成功我觉得。
赞一下(1人) 回复此楼
3楼2011-10-07 18:39:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云上天

木虫 (小有名气)
我也是做热障涂层方向的，最近正在学习ansys，和楼主有类似的困惑 :-(
赞一下 回复此楼
4楼2011-10-08 16:06:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tqhz0120

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 云上天 at 2011-10-08 16:06:43:
我也是做热障涂层方向的，最近正在学习ansys，和楼主有类似的困惑 :-(

你是等离子喷涂的吗？敢问你那个学校的呀？以后多多交流呀
赞一下 回复此楼
奋斗工作！！！
5楼2011-10-08 21:06:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tqhz0120

新虫 (小有名气)
6楼2011-10-11 14:33:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhmgb

木虫 (正式写手)
★
xiegangmai(金币+1): 谢谢参与！ 2011-10-11 19:35:25
俺硕士的时候也是做TBC的，嘿嘿，不过我只做工艺研究，没研究这么深层次，不知道师弟们现在干到什么程度了。。。
赞一下(1人) 回复此楼
7楼2011-10-11 14:50:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tqhz0120

新虫 (小有名气)
引用回帖:
7楼: Originally posted by zhmgb at 2011-10-11 14:50:53:
俺硕士的时候也是做TBC的，嘿嘿，不过我只做工艺研究，没研究这么深层次，不知道师弟们现在干到什么程度了。。。

谢谢师兄的关心了，研一看的文献太少了，现在真正的动起手来，结果发现遇到问题太多太多了！分析模拟时设置的那些相关参数，现在检测起来好困难呀！比如TBC的弹性模量，硬度，泊松比，热导率等等，哎，不知道师兄能否指点迷津？
赞一下 回复此楼
奋斗工作！！！
8楼2011-10-11 21:39:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhmgb

木虫 (正式写手)

【答案】应助回帖

★
xiegangmai(金币+1): 谢谢参与！ 2011-10-12 20:56:09
引用回帖:
8楼: Originally posted by tqhz0120 at 2011-10-11 21:39:22:
谢谢师兄的关心了，研一看的文献太少了，现在真正的动起手来，结果发现遇到问题太多太多了！分析模拟时设置的那些相关参数，现在检测起来好困难呀！比如TBC的弹性模量，硬度，泊松比，热导率等等，哎，不知道师兄 ...

另外，我师弟的论文“等离子喷涂HA涂层残余应力的研究”  我没看过，貌似是做应力这方面的 ，你可以看看是否有帮助。
赞一下(1人) 回复此楼
10楼2011-10-12 10:06:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
