[求助] 悬臂梁的横向剪切应力分析（ANSYS）层单元的划分问题 已有1人参与

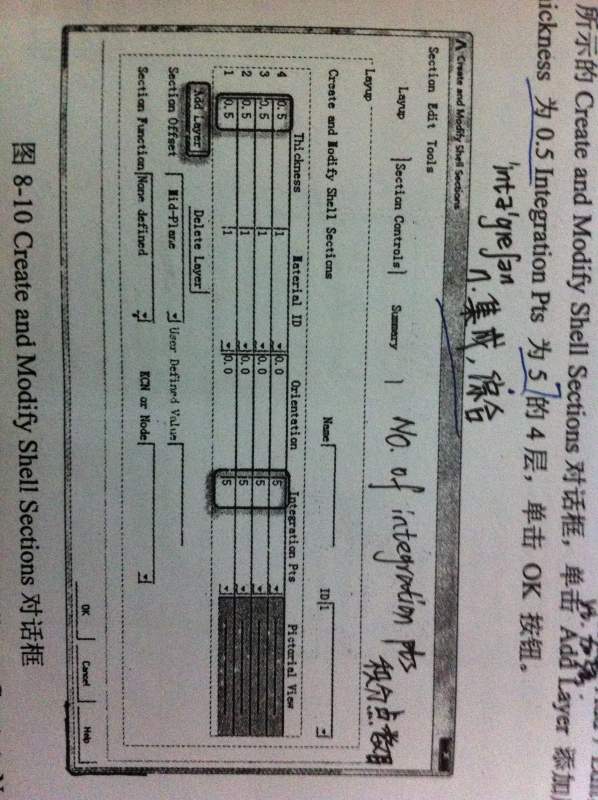

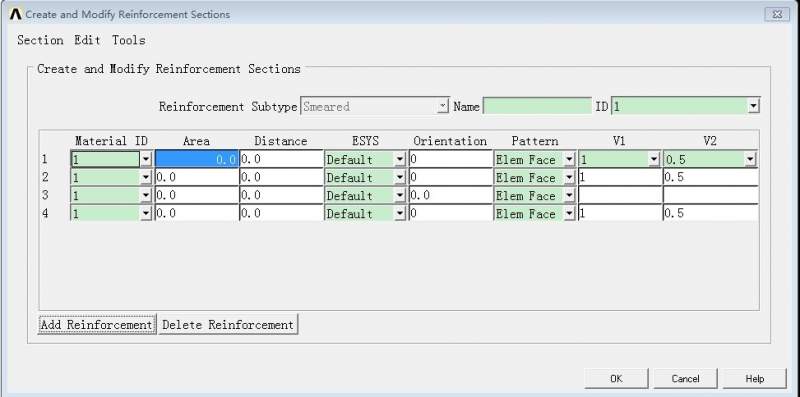

ANSYS13.0静力分析，模拟悬臂梁横向剪切应力，划分层单元时，“creat and modify shell sections”对话框时，不知道对话框里哪个是thickness，哪个是Integration Pts。附件图片分别是教程上“creat and modify shell sections”对话框以及我自己练习时ANSYS13.0弹出的对话框。
请教各位，谢谢！
悬臂梁的横向剪切应力分析（ANSYS）层单元的划分问题


悬臂梁的横向剪切应力分析（ANSYS）层单元的划分问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-01 12:35:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billiards

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
wangxj87: 金币+1, ★有帮助 2014-03-03 11:45:30
这两个对话框好像不一样。你用的是“creat and modify reinforcement sections“， 不是“creat and modify shell sections“。
赞一下(1人) 回复此楼
2楼2014-03-01 12:40:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxj87

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by billiards at 2014-03-01 12:40:49
这两个对话框好像不一样。你用的是“creat and modify reinforcement sections“， 不是“creat and modify shell sections“。

恩，可是GUI操作路径是按照教程上来的：Main Menu >Preprocessor >Section>Reinforcing>Add/Edit
ANSYS也都是13.0的版本，不明白，继续请教！
赞一下 回复此楼
3楼2014-03-03 11:39:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxj87

银虫 (初入文坛)
问题：悬臂梁长10in，宽1.0in，高2.0in，在横截面上分为厚度为0.5的4层，长度方向划分为5块，划分层单元时如何设定参数
补充：教程上是“Creat and modify shell sectiond”对话框里创建Thickness为0.5，Integration Pts为5的4层，在“creat and modify reinforcement sections“对话框里如何设置参数
赞一下 回复此楼
4楼2014-03-03 11:45:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxj87

银虫 (初入文坛)
终于弄明白了，原来是教程上划分层单元的GUI操作错了
Main Menu >Preprocessor >Section>Shell>lay-up>Add/Edit对应的对话框才是creat and modify shell sections
不过，还是谢谢billiards的帮助
赞一下 回复此楼
5楼2014-04-01 16:34:45
