| 查看: 2372 | 回复: 9 | ||
liuwenli1988铁虫 (初入文坛)
|
[求助]
ansys热力学温度应力问题 已有5人参与
|
|

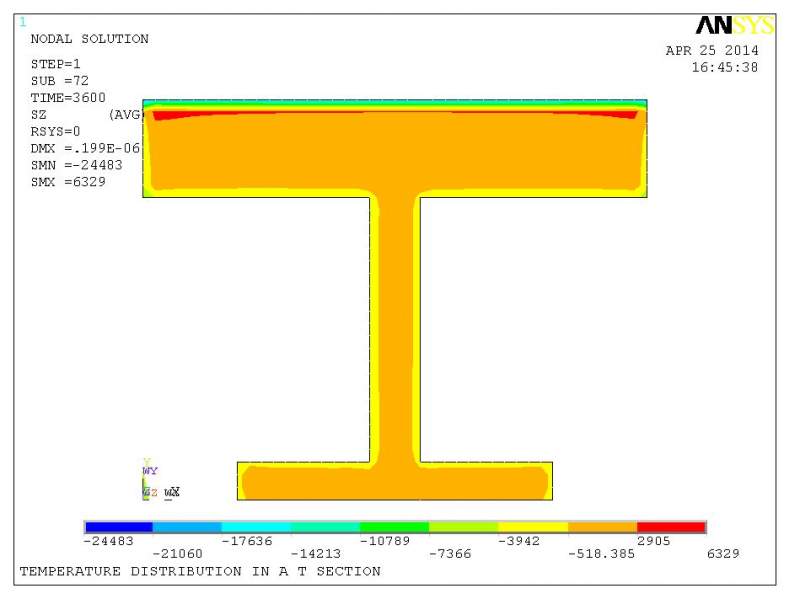

各位高手，小女子请教~~ 我在做一个工字梁的温度场，瞬态分析，最后做应力分析，因为不是学热力学这边的，所以不是特别懂。温度场基本正确，但是温度应力差两个数量级~~ 自己暂时写了个命令流，但是出现问题不知道怎么解决~~（温度场是分17个小时加载） 温度应力部分的命令流： FINISH /FILNAME,jieguo150,0 /PREP7 EPLOT LSCLEAR,ALL ! 清除温度场载荷 DDEL,ALL !删除温度载荷 ETCHG,TTS ! 将温度场单元转化为结构场单元，solid70~solid45 MP,DENS,1,2550 !密度 mp,ex,1,3.45E10 mp,prxy,1,0.167 mp,alpx,1,1.0E-5 asel,s,loc,z,0 da,all,ALL,0 asel,s,loc,z,0.8 da,all,uz,0 nsel,s,loc,z,0.8 cp,1,uz,all nsel,s,loc,z,0 cp,1,ux,all nsel,s,loc,z,0 cp,1,uy,all nsel,s,loc,z,0 cp,1,uz,all ALLSEL,ALL /solu NLGEOM,1 ! 设置为大变形分析 antype,static cnvtol,f,,,,0.1 !位移控制求解收敛 eqslv,JCG !指定方程求解器为JCG toffst,273 !温度偏量 TREF,21 ! 定义参考温度 ldread,temp,,,11,,T-BeamAnslysis,'rth','' time,3600 deltim,50,50,100 solve /POST1 /dscale,1,1 set,last /type,1,1 !剖面显示 /cplane,1 !工作平面为剖面 wpcsys wpoffs,0,0,0.5 PLNSOL,S,z 温度应力差两个数量级~~找不到原因~ 请各位高手们一定帮帮忙啊~~  jieguo150.jpg |
