[求助] 求ANSYS大神，热力学问题，我都快崩溃了

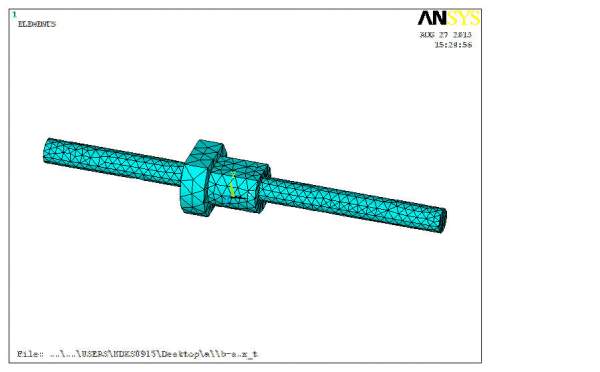

滚珠丝杠上螺母旋转会发热，想看某载荷、转速下丝杠和螺母的发热情况。我用solidworks建了个简化模型导入ansys，本人水平有限，感觉网格划分地不合适，要么出现错误，要么出现警告，最关键的是螺母在丝杠上往复运动，热源是移动的，怎么加移动热源？？？求大神出现，小弟大谢
求ANSYS大神，热力学问题，我都快崩溃了
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-27 15:36:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
2楼2013-08-28 07:57:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kdxs0915

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by xkshangx at 2013-08-28 07:57:54
加随时间和位移变化的热场

关键是不知道怎么加啊，是加到节点上吗，移动怎么实现
赞一下 回复此楼
3楼2013-08-28 14:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星空小月

铜虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
kdxs0915: 金币+1, ★有帮助 2013-08-30 21:35:43
相当于一个移动的摩擦热源，需要用到接触单元
赞一下(2人) 回复此楼
4楼2013-08-28 22:03:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kdxs0915

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 星空小月 at 2013-08-28 22:03:30
相当于一个移动的摩擦热源，需要用到接触单元

非常谢谢，发热量是可以算出来的，然后热流密度也可以算出来，就可以把热流密度加到丝杠和螺母的接触面上，所以就不用加摩擦系数了，这样还用接触单元吗？
赞一下 回复此楼
5楼2013-08-29 10:56:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星空小月

铜虫 (正式写手)

【答案】应助回帖

★
kdxs0915: 金币+1, ★有帮助 2013-08-30 21:35:25
引用回帖:
5楼: Originally posted by kdxs0915 at 2013-08-29 10:56:45
非常谢谢，发热量是可以算出来的，然后热流密度也可以算出来，就可以把热流密度加到丝杠和螺母的接触面上，所以就不用加摩擦系数了，这样还用接触单元吗？...

你说的这种思路应该也是可行的。
还有一种思路就是分两步对问题进行求解，第一步计算螺母移动过程中的摩擦生热，第二步计算由于热传导而引起的螺母和导轨的温升。这样的话自己就不用算热流密度和发热量了，计算机全都搞定了。这个方法就需要用热结构耦合单元模拟螺母，在螺母和丝杠接触面采用接触单元。
个人意见，仅供参考。
赞一下(1人) 回复此楼
6楼2013-08-29 20:10:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xt-1989

木虫 (正式写手)

【答案】应助回帖

★
kdxs0915: 金币+1, ★有帮助 2013-08-30 21:35:13
“动网格”书上有详细内容，你去找找吧，我告诉你关键词了，书上的例子有一个是发动机的“活塞”。
赞一下(1人) 回复此楼
7楼2013-08-30 16:47:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kdxs0915

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by xt-1989 at 2013-08-30 16:47:26
“动网格”书上有详细内容，你去找找吧，我告诉你关键词了，书上的例子有一个是发动机的“活塞”。

谢谢各位，送你们金币
赞一下 回复此楼
8楼2013-08-30 21:36:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Spinage

铁杆木虫 (著名写手)

owen钱
新手弱弱的问下：楼主的热-结构耦合单元选用的是什么单元啊
赞一下(1人) 回复此楼
我仍然带着我的热情跟向往在等待那个风雨夜归的人。
9楼2013-10-08 16:17:18
