[求助]
【约束和边界条件？】热应力应力分析 已有1人参与
|
| 不知道怎么设置structural analysis的边界条件。热应力分析，很简单的一个模型，实际情况是一个铁板（想象巴掌大、巴掌厚的不锈钢底板）放置在一个平台上，没有夹持装置，就直接扔在上面，然后底板受不均匀的热力场发生变形，膨胀、翘曲什么的，请问这时候的边界条件该怎么设置啊。我看一般就是用D和CP约束UX、UY、UZ，这个情况下，除了不能像-Z方向（因为有平台支撑着），好像也没有什么约束啊？这个情况下该怎么约束啊？现在计算收敛性很差，一个很小的子步需要600多次的迭代，是边界条件的问题？ |
回复此楼» 猜你喜欢
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有6人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有5人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有5人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有10人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有6人回复
-
售SCI一区文章，我:8 O5 51O 54,科目齐全,可+急
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 热应力理论值与模拟值
已经有5人回复
- 【已完结】热结构耦合分析问题
已经有14人回复
- ABAQUS 热应力场，求指教
已经有5人回复
- 关于abaqus热应力分析以及模拟平面应变状态
已经有12人回复
- ansys热应力分析
已经有4人回复
- ansys焊接热应力分析温度场是对的，残余应力分布是错的
已经有11人回复
- ansys workbench怎样输出一条线上的应力值
已经有17人回复
- 关于残余热应力中剪切应力和切向应力的区别
已经有6人回复
- 晶界和应力的问题
已经有7人回复
- 普通ansys和ls-dyna对板材冲压应力分析的功能差异
已经有3人回复
- ansys残余应力模拟
已经有9人回复
- 用ansys做热分析时的零应力状态如何在命令中体现
已经有4人回复
- 请教ANSYS热应力方面的问题：所模拟出的热应力出现振荡的现象。谢谢！
已经有13人回复
- 过程装备特殊零部件应力分析
已经有144人回复
- 求玻璃退火时内应力的分析
已经有6人回复
- 关于热应力计算的求助
已经有9人回复
- 关于应力发光图像的分析问题
已经有7人回复
- 关于热应力分析的耦合问题
已经有20人回复
- 带有粘弹性质的材料热应力分析
已经有13人回复
- ANSYS活塞热应力分析
已经有5人回复
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhuce9: 金币+5, ★★★★★最佳答案, 要是都能得到这样的回答该多好啊！ 2014-04-18 18:41:36
感谢参与，应助指数 +1
zhuce9: 金币+5, ★★★★★最佳答案, 要是都能得到这样的回答该多好啊！ 2014-04-18 18:41:36
|
对这种 "自由体" 进行应力分析时，如果不施加一定的约束条件，由于存在 6 个刚体运动自由度，因而是不能求解的。可以施加所谓的 "自由体" 约束，既能约束掉 6 个刚体自由度，又不会造成额外的约束力 (由于运算误差，实际情况应该是很小的约束力)。一般来说，可以按如下方式施加 "自由体" 约束： 在模型上找三个节点，节点 1 和节点 2 的连线平行于 x 轴，节点 1 和节点 3 的连线平行于 y 轴，然后约束节点 1 的 Ux,Uy,Uz；约束节点 2 的 Uy 和 Uz；约束节点3 的 Ux。 这里的坐标轴可以是总体直角坐标系，也可以是局部坐标系的坐标轴。如果使用局部坐标系的话，注意先把三个节点的节点坐标系旋转到该局部坐标系中。 |
2楼2014-04-18 16:54:54
）。3楼2014-04-18 18:53:19
4楼2014-04-18 19:16:43
5楼2014-04-19 07:18:07
|

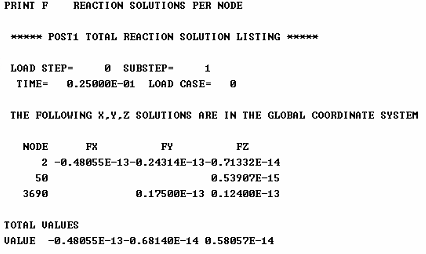

非常感谢你的认真回答！按你说的，我做了个小例子算了一下。 我用一个上表面受热的平板算了一下，约束的是下表面的三个点，约束方法按你说的，只不过最后一个点3约束的是UZ=0，计算很快及收敛了，计算完三个点上的应力几乎为零。我还真不知道怎么看约束反力，找到了reaction solution，猜就是约束反力了···见附图 然后，再按你所说的，最后一个约束UX=0，计算迭代到170次就停止了，因该是应为约束少了一个ROTX（默认迭代次数，默认收敛条件下）。 我用的是ansys13.0，发现里面没有ROTX/Y/Z，这样的旋转约束，虽然手册里有。 这个问题基本解决，再次感谢你的回复！ 附图，reaction solution (last constraints on P3, D,,UZ,0)  reaction solution.PNG |
6楼2014-04-19 20:58:50
