[求助] ansys弹塑性材料加载问题请教 已有2人参与

本人在ANSYS的workbench中做一个分析,需要添加弹塑性材料模型。材料模型添加方式如下:

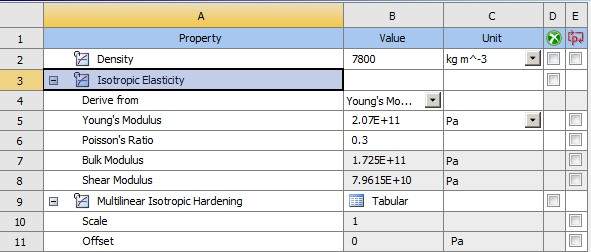

ansys弹塑性材料加载问题请教

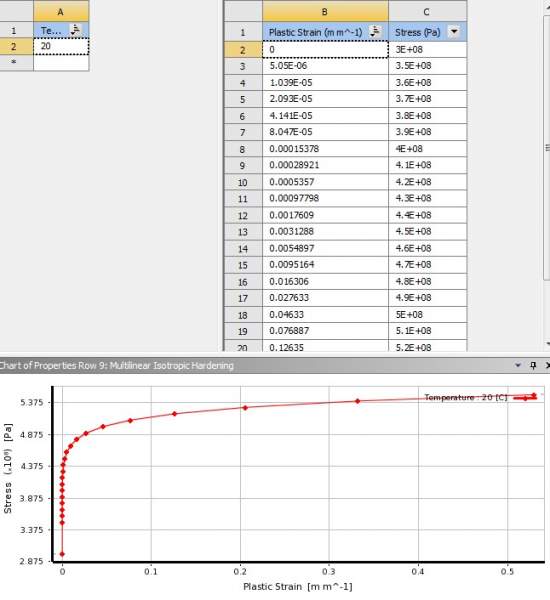

ansys弹塑性材料加载问题请教-1
塑性阶段的表格分别是塑性应变和真实应力
模型计算完了 之后不知道材料是否添加正确,所以我在我计算模型中取了一系列的点
通过查看点上的MIses应力和总应变,发现点上的应力应变关系并是我预想的函数关系
在弹性阶段,模型上的应力应变关系与我预想的基本一致。但进入塑性阶段后,计算模型的
应力应变关系却不符合我的材料应力应变关系。
这是怎么一回事?是因为我查看的应力应变方式不对吗?还是材料模型添加不对?
抑或其他原因,有没有谁遇到过这样的问题?
请各位高手给小弟指点一下,谢谢.....
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huzi2359

金虫 (著名写手)

点你一下……就不用谢了
╮(╯▽╰)╭这孩子没什么擅长的
2楼2013-11-05 09:07:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

令狐葱葱

新虫 (小有名气)

【答案】应助回帖

我看你用的是等向强化模型,屈服面会随着你进入塑性状态而扩大,估计这就是你说的应力应变关系与预想的不一致的原因。
3楼2013-11-09 19:35:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱雀神君

铁虫 (初入文坛)

【答案】应助回帖

ANSYS_WorkBench_13.0从入门到精通;
这本书中有关于材料定义的详细准则,以前在小木虫上有这本书的PDF帖子。
关于材料的塑性模型,ANSYS中有4中常用的,分别是:BKIN、BISO、MKIN、MISO。你这个应该是属于多线性等向强化材料模型(MISO);
帖子中没有提到具体做的模型,所以建议楼主可以查看一些具体的材料定义和弹塑性分析的例子,应力应变可以取某一条特殊的路径上的,楼主也可以使用经典的ANSYS界面做弹塑性分析,可与Workbench对比一下。
4楼2014-06-30 19:36:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

282604956

金虫 (正式写手)

【答案】应助回帖

我也想知道,究竟做模拟时用的是工程应力应变数据还是真实应力应变数据?求指导!
5楼2014-07-15 11:04:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝水卫士

木虫 (著名写手)

引用回帖:
5楼: Originally posted by 282604956 at 2014-07-15 11:04:17
我也想知道,究竟做模拟时用的是工程应力应变数据还是真实应力应变数据?求指导!

这也算应助贴吗?
不告诉你。。。


这是去年的东东了。。。
假如你做的东西应力不会特别大,使用工程应力和真实应力差别不大。。。
做模拟时究竟选用工程应力还是真实应力,看你最后分析完校核是用工程应力校核还是真实应力校核,与之匹配即可。
一般是选用真实应力。
6楼2014-07-15 14:01:08
