[求助] ansys查看云图的问题。 已有2人参与

RT

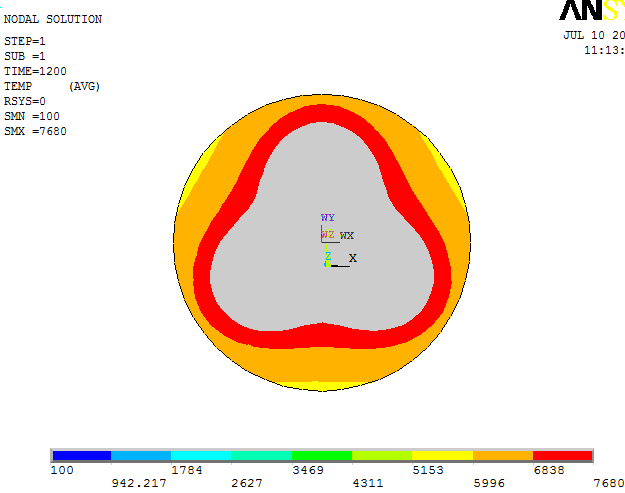

1.现在查看圆柱体某一横截面的云图,中间会出现灰色部分,就是温度值超出了图例上限,就不显示了..怎么让中间灰色的部分也显示出来呢?

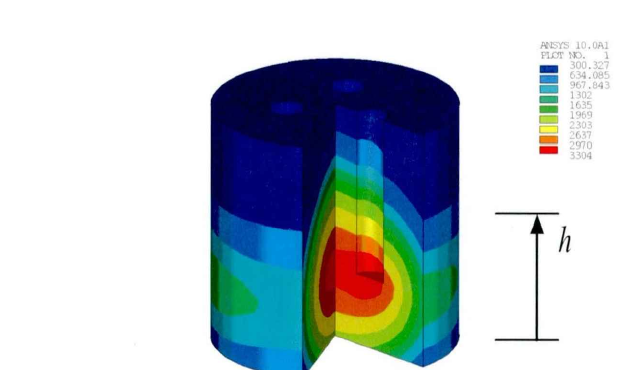

2.怎么做到可以查看一个圆柱体的3/4部分的内部云图情况,就像第二张图显示的那样

ansys查看云图的问题。
1


ansys查看云图的问题。-1
2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

underbless

铜虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
关于第一张图,在云图设置里把level调高点就行了
第二张图,母鸡呀
哀民生之多艰
2楼2014-07-10 12:19:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

异步凡

木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
第一张图,是因为contour的最大值设定小了。可以在Plotctrls>Style>Contours>Non-uniform里的最值调高一些,然后replot一下就好了。
第二张图,可以利用选择器Select>Entities只选中四分之三的单元和节点,重新显示一下结果就可以了。我一般是这么操作的。
希望能够帮助到你。
博采众长,厚积薄发
3楼2014-07-10 17:14:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beifengabc

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 异步凡 at 2014-07-10 17:14:55
第一张图,是因为contour的最大值设定小了。可以在Plotctrls>Style>Contours>Non-uniform里的最值调高一些,然后replot一下就好了。
第二张图,可以利用选择器Select>Entities只选中四分之三的单元和节 ...

节点太多,,,,怎么只选中四分之三的单元和节点啊?
4楼2014-07-14 19:17:45
