[求助] ANSYS 结果中如何不显示网格 已有3人参与

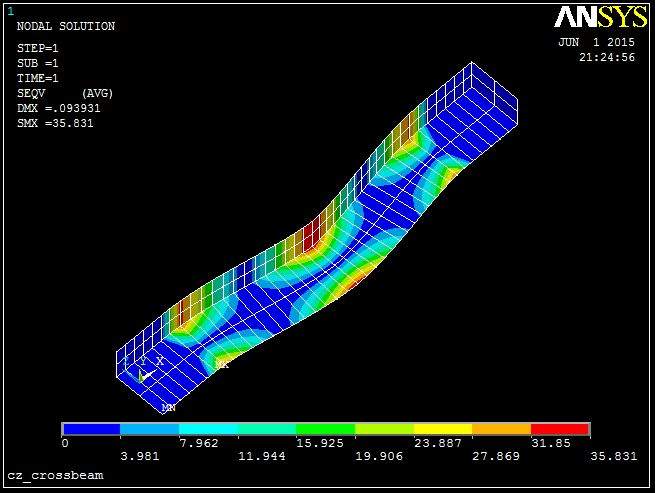

有网格看着好别扭啊

ANSYS 结果中如何不显示网格
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

m2566758

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by shgao20 at 2015-06-02 07:02:05
显示结果前,使用 /Eshape 命令,关闭单元形状显示试试:
       Utility Menu>PlotCtrls>Style>Size and Shape

我用梁单元建模的,就是点开这个才能看到应力分布啊,不开的话只有线模型,看不清楚。。

就不能关闭显示网格了吗。。
3楼2015-06-02 11:24:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 7 个回答

shgao20

专家顾问 (职业作家)

【答案】应助回帖


感谢参与,应助指数 +1
m2566758: 金币+1 2015-06-03 17:41:32
显示结果前,使用 /Eshape 命令,关闭单元形状显示试试:
       Utility Menu>PlotCtrls>Style>Size and Shape
2楼2015-06-02 07:02:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖


m2566758: 金币+1 2015-06-03 17:41:39
那就只能显示单元了。
4楼2015-06-02 18:43:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxlgmao

新虫 (初入文坛)

【答案】应助回帖

Utility Menu>PlotCtrls>Style>Size and Shape,[/ESHAPE] display of element   选择off就可以了
5楼2016-01-05 11:08:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
