[求助] 新手求教 如何提高AnsysMeshing网格质量问题 求大神指点。 已有1人参与

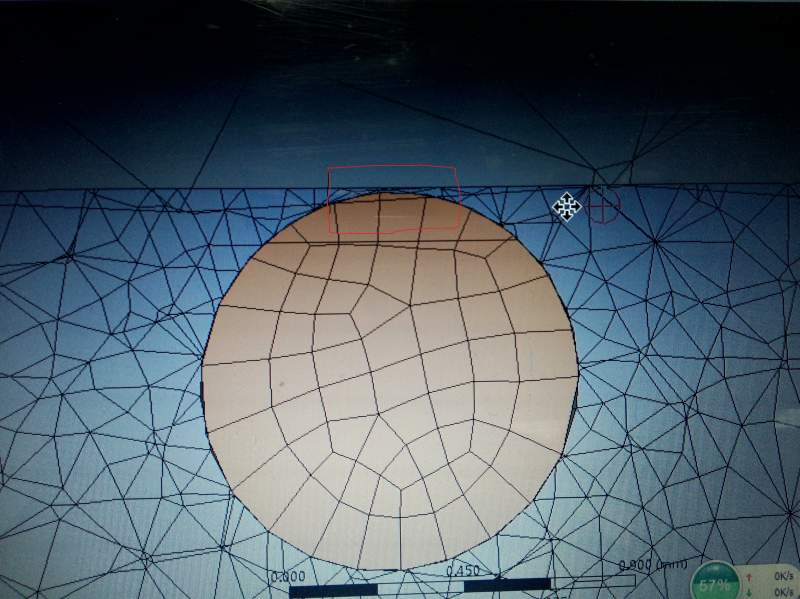

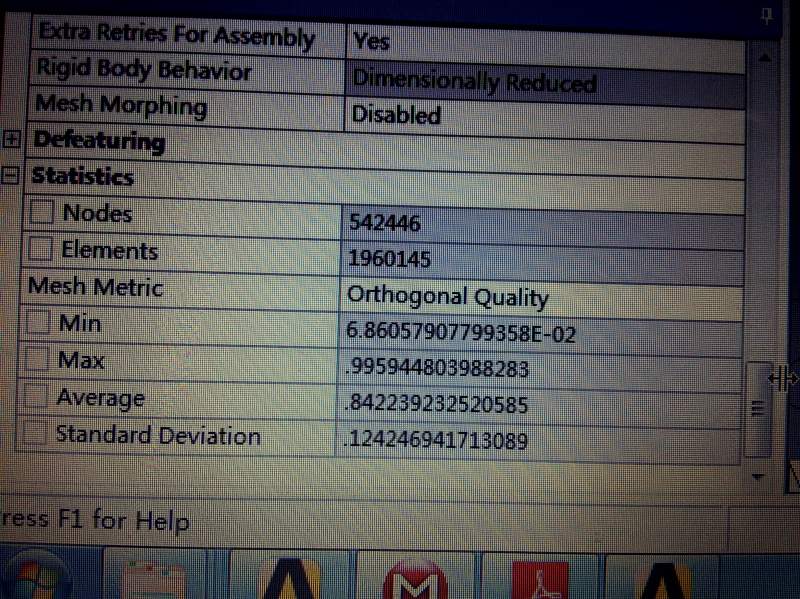

如图 红框框内 由于圆柱和外壁没有完全接触有条很窄的缝   这里的网格需要怎么处理 才能得到差不多的网格啊  ~~球大神们给我指条明路。。

新手求教 如何提高AnsysMeshing网格质量问题 求大神指点。


新手求教 如何提高AnsysMeshing网格质量问题 求大神指点。-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)

利用影响球试试把这个区域网格加密,加密后看看效果行不行。
参考《ansys workbench13.0从入门到精通》,第三章关于网格划分的内容,里边有一个案例是3.6.7章节,里边的第七步是添加影响球,不过加密的是一个球形,不知道能不能用。
Come on,baby!
2楼2014-10-30 12:58:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
尺度比较差  拓扑也没有做好
3楼2014-10-30 14:10:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

傻孩阿布

铁虫 (初入文坛)

引用回帖:
3楼: Originally posted by 小七工作室1 at 2014-10-30 14:10:07
尺度比较差  拓扑也没有做好

外壁和里面的圆柱 就是有这么点的缝隙,而且还要在这加边界层。。。
4楼2014-10-30 14:49:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

傻孩阿布

铁虫 (初入文坛)

引用回帖:
2楼: Originally posted by qingguohust at 2014-10-30 12:58:00
利用影响球试试把这个区域网格加密,加密后看看效果行不行。
参考《ansys workbench13.0从入门到精通》,第三章关于网格划分的内容,里边有一个案例是3.6.7章节,里边的第七步是添加影响球,不过加密的是一个球形, ...

我没有说明白,其实是一个管道里面 有一根弹簧  所以这是球的话应该不行。。
5楼2014-10-30 14:51:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MVP丶KOBE

金虫 (小有名气)

我也碰到了这样的问题   有条小缝  网格质量很差  不知道怎么处理  请问你解决了吗?
6楼2016-01-14 15:55:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

补考从来不过

新虫 (小有名气)

引用回帖:
6楼: Originally posted by MVP丶KOBE at 2016-01-14 15:55:39
我也碰到了这样的问题   有条小缝  网格质量很差  不知道怎么处理  请问你解决了吗?

你好,请问你解决了吗?

发自小木虫Android客户端
7楼2016-11-24 16:48:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MVP丶KOBE

金虫 (小有名气)

引用回帖:
7楼: Originally posted by 补考从来不过 at 2016-11-24 16:48:17
你好,请问你解决了吗?
...

没有解决,好像解决不了

发自小木虫Android客户端
8楼2016-11-25 08:59:52
