[求助] 求问ansys meshing怎么划分气瓶网格 已有1人参与

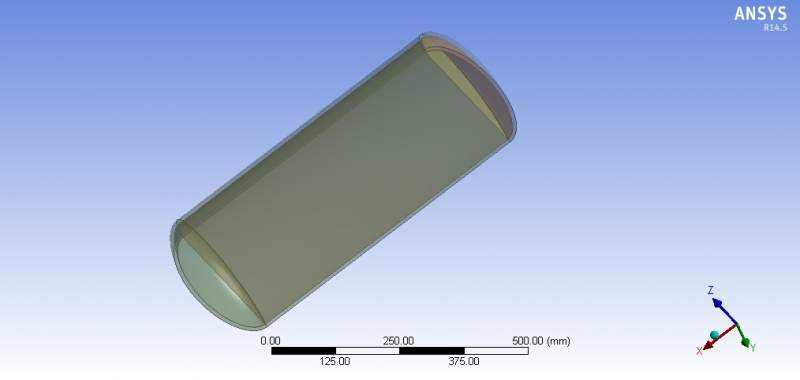

大家好，本人新手，想问下对于这个模型用ansys meshing应该怎么划分出质量好的网格呢？这个模型里面是气体，外壁是气瓶，直接生成网格质量很差，aspect ratio比5：1要大。我不知道该怎么分块操作才能画出质量好的网格。我只有这么点金币，希望高人帮忙，非常感谢。求问ansys meshing怎么划分气瓶网格
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Geom.agdb
    • 2014-08-09 11:21:23, 2.52 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-09 11:22:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
对气瓶使用壳体单元划分网格，设置统一的单元尺寸，应该可以划分高质量网格的。
赞一下 回复此楼
2楼2014-08-09 15:41:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玉泉小学弟

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by htbbzzg at 2014-08-09 15:41:15
对气瓶使用壳体单元划分网格，设置统一的单元尺寸，应该可以划分高质量网格的。

十分感谢，不过关于封头部分的气体（半椭球）该怎么划分呢？那几种方法生成的网格长宽比都是5:1以上的，感谢您的帮助。
赞一下 回复此楼
3楼2014-08-09 18:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
玉泉小学弟: 金币+2, ★有帮助 2014-08-10 14:03:24
ANSYS 中允许的最大长宽比是 20：1，只是 5：1 应该没有问题的。
赞一下 回复此楼
4楼2014-08-10 09:56:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玉泉小学弟

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by htbbzzg at 2014-08-10 09:56:45
ANSYS 中允许的最大长宽比是 20：1，只是 5：1 应该没有问题的。

谢谢，不过fluent最好都是5比1以下，这样才好收敛。您知道有什么方法能画出这样的网格吗？就比如那个椭球要如何分？非常感谢。
赞一下 回复此楼
5楼2014-08-10 14:03:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
玉泉小学弟: 金币+10 2014-08-11 22:37:26
对各个线段划分单元的段数或边长进行设置，可以做到这一点。
赞一下 回复此楼
6楼2014-08-10 15:44:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玉泉小学弟

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by htbbzzg at 2014-08-10 15:44:44
对各个线段划分单元的段数或边长进行设置，可以做到这一点。

您好，我试过对椭球边设置了element size或者number of divisions，但是会出现这样的网格，http://image.keyan.cc/data/bcs/2014/0810/w146h3306604_1407661485_788.jpg，这种长宽比就很大了，十分感谢您的帮助（假如您有空，可以用我上传的附件示范一下给我看吗？我可以给您一些回报，谢谢）
赞一下 回复此楼
7楼2014-08-10 17:08:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
附件在哪里？
回复此楼
8楼2014-08-11 07:28:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

玉泉小学弟

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by htbbzzg at 2014-08-11 07:28:24
附件在哪里？

感谢您的帮助，我上面显示有附件，您这不能显示吗？http://image.keyan.cc/data/bcs/2014/0811/bw190h3306604_1407718624_192.jpg，要不麻烦您加我QQ455431633，我QQ上传给您?十分感谢
赞一下 回复此楼
9楼2014-08-11 08:57:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
看到了，是在第一个帖子里。
不过你的模型是 Workbench 做的，我不熟悉 Workbench，帮不了忙了。请见谅。
赞一下 回复此楼
10楼2014-08-11 17:53:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
