[求助] 应力应变曲线 已有2人参与

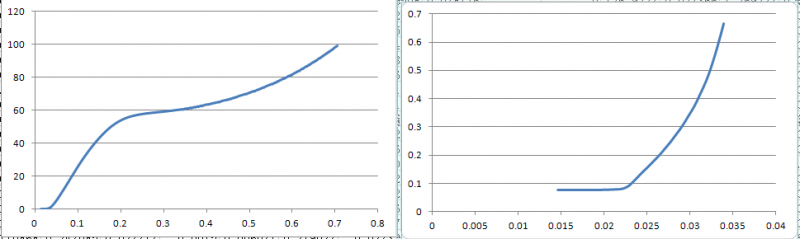

这是聚丙烯压缩的曲线，直接由横梁位移换算，右边是开始段的放大图。为什么开始阶段会有一段平台，因为夹头和试样有间距吗，那应力怎么还有值。求指点，前段怎么处理？想与模拟的曲线比较，需要平移，还是忽略不计？

应力应变曲线
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-08 10:45:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
moerfly: 金币+5, ★★★★★最佳答案 2015-04-11 17:42:18
刚开始的一小段平台应该是机器间隙引起。而克服间隙也要承受摩擦力和钳口的打滑与弹性变形等阻力，因此平台值是大于零的。若和理论模拟比较，需將平台与曲线交点处作切线交横轴于一点。将曲线整体刚性平移，使该点与原点重合即可。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2015-04-08 18:27:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ahongga

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
这大概0.08的值应该是系统误差，测试仪器螺杆转动具有的摩擦等因素造成的。建议处理数据的时候，可以减去这个系统误差，从零开始计算。如果没有处理，投稿发文章的时候，editor也会质问这一点的
赞一下 回复此楼
3楼2015-04-10 09:24:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moerfly

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by peterflyer at 2015-04-08 18:27:45
刚开始的一小段平台应该是机器间隙引起。而克服间隙也要承受摩擦力和钳口的打滑与弹性变形等阻力，因此平台值是大于零的。若和理论模拟比较，需將平台与曲线交点处作切线交横轴于一点。将曲线整体刚性平移，使该点与 ...

十分感谢！
回复此楼
4楼2015-04-10 13:40:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moerfly

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by ahongga at 2015-04-10 09:24:30
这大概0.08的值应该是系统误差，测试仪器螺杆转动具有的摩擦等因素造成的。建议处理数据的时候，可以减去这个系统误差，从零开始计算。如果没有处理，投稿发文章的时候，editor也会质问这一点的

嗯，多谢！
回复此楼
5楼2015-04-10 13:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

moerfly

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by moerfly at 2015-04-10 13:40:18
十分感谢！...

还有一个问题，模拟应力应变曲线选择边界处的单元，还是所有单元的均值，是不是应该选择载荷方向的应力应变，求赐教。
赞一下 回复此楼
6楼2015-04-10 13:54:38
