氩离子切割研磨（CP）技术
|
|

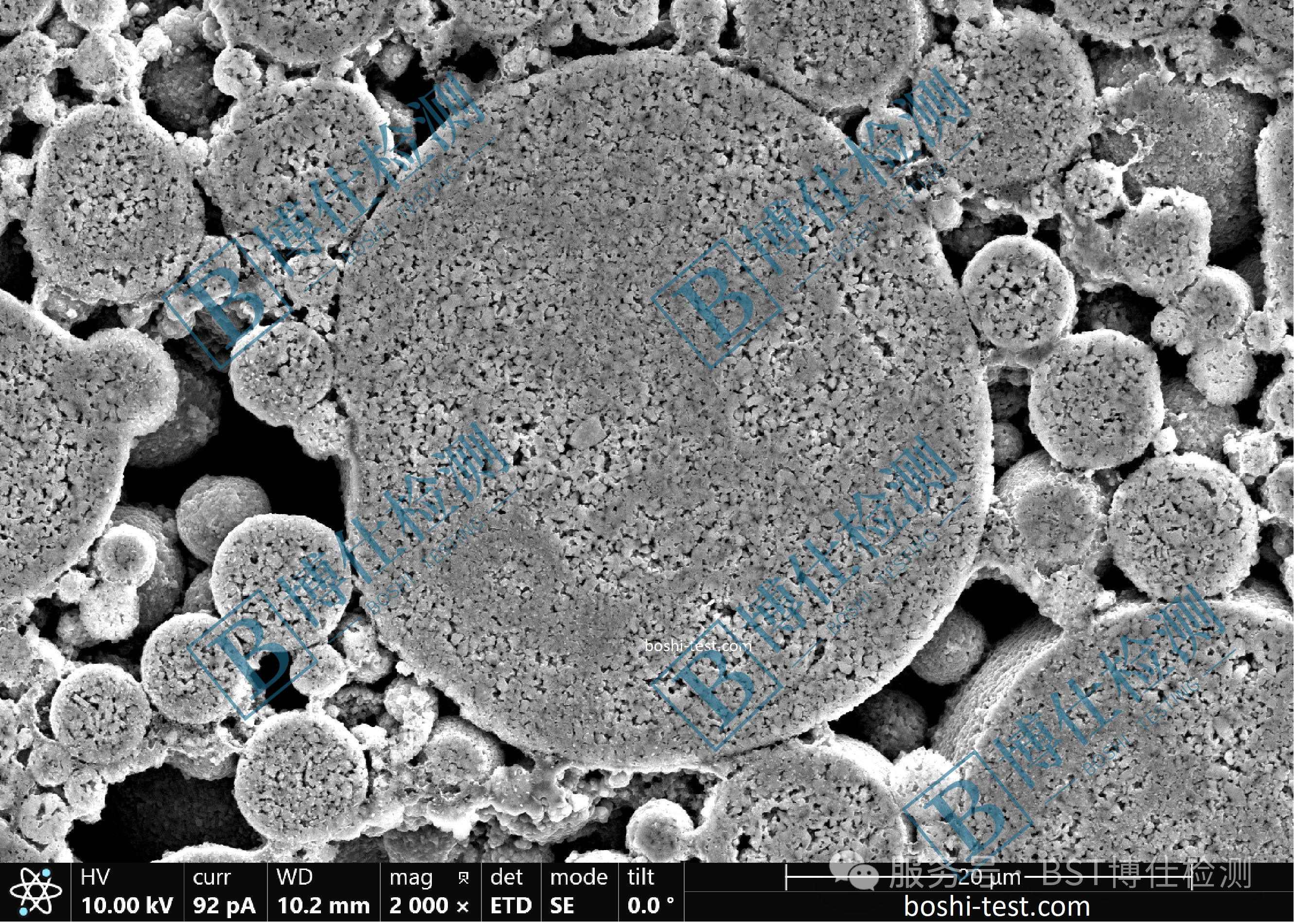

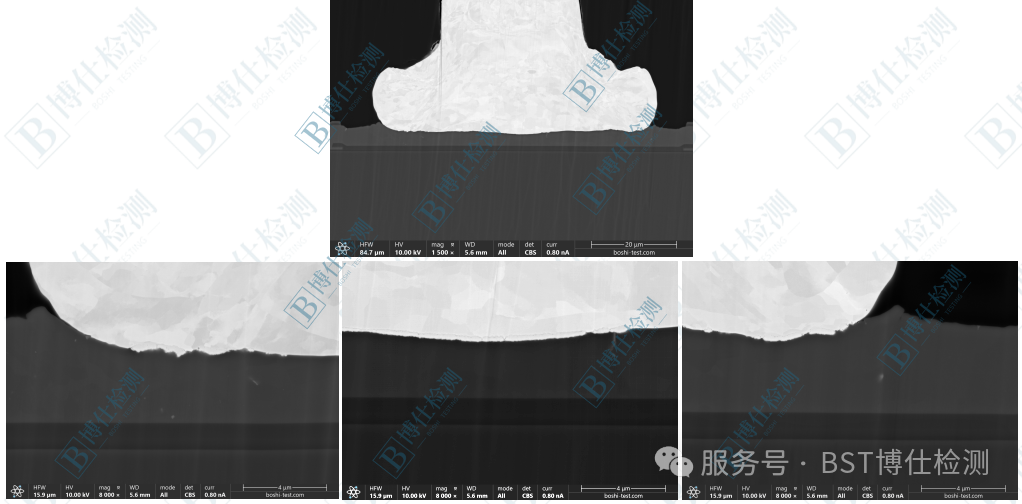

在扫描电镜（SEM）、电子背散射衍射（EBSD）等高精密微观表征测试中，样品制备质量直接决定微观图像清晰度与数据分析精准度。传统机械研磨方式易造成样品表层划痕、挤压变形、晶体损伤、软材料脱落等问题，无法满足高精度检测需求。氩离子截面抛光（Cross-section Polisher，简称CP），依托高能氩离子束对样品进行无损切割、截面切割与离子抛光，依靠非接触式加工模式，彻底规避机械外力带来的结构损伤。该技术适用绝大多数固态样品，可制备超平整、无变形、无划痕的高质量截面，广泛应用于半导体、新能源锂电、金属材料、高分子薄膜、陶瓷、PCB、地质材料等多个行业领域。 一、锂电材料（新能源行业）锂电池材料结构脆弱，极片、隔膜、电极粉末属于典型软硬复合材质，机械研磨极易引发涂层脱落、隔膜褶皱、活性物质挤压破损。借助氩离子切割研磨（CP）技术，可完成锂电池全品类样品制备：包含正负极粉末、干湿电极极片、隔离隔膜、完整电芯等；能够清晰观测电极截面孔隙结构、涂层厚度、材料分层界面，配合SEM微观形貌观测、元素能谱EDS分析,电子探针EPMA，是电池失效分析、新材料研发的重要制样手段。 二、高分子薄膜材料 高分子薄膜、柔性树脂类材料质地偏软，机械抛光易产生塑性变形、表面划痕、材料拉扯撕裂，难以获取平整截面。而且大部分高分子薄膜不耐高温 ，聚焦离子束FIB切割也难以满足截面形貌观察需求。 氩离子束低温抛光可在无机械应力的环境下，完成超薄多层复合薄膜、功能涂层、高分子板材的截面制备。博仕检测工程师配合高分辨SEM可精准测量薄膜单层厚度、多层结构界面结合状态、内部微观缺陷，完美满足柔性材料、光学薄膜、包装薄膜的微观表征需求。 三、半导体芯片键合球 BGA、CSP封装焊球焊点尺寸微小，传统切片研磨易出现焊球崩裂、焊点偏移、金属层变形，无法观测焊点内部空洞与裂纹缺陷。 氩离子切割研磨（CP）可精准定位单颗/多颗焊球，实现定点无损剖光，完整呈现焊球合金组织结构、界面金属间化合物、微小空洞及微裂纹，特别适合半导体封装良率检测、焊接工艺优化、产品失效原因分析。 四、半导体芯片结构分析 针对集成电路裸片、封装芯片、晶圆等半导体器件，氩离子切割研磨（CP）技术可实现芯片截面制备。 无应力加工特性能够完整保留芯片内部电路层、基材、填充胶的原始结构，清晰观测微电路走线、层间缺陷、封装开裂、分层剥离等问题，广泛用于半导体工艺研发与品质质控。 五、陶瓷材料 结构陶瓷、功能陶瓷具备高硬度、高脆性特征，机械切片极易出现崩边、裂纹、表层晶体损伤，严重影响EBSD物相及晶粒取向分析。 氩离子切割研磨（CP）可制备无裂纹镜面级陶瓷截面，直观分析陶瓷内部孔隙、晶界分布、复合相结构，适配特种陶瓷、烧结陶瓷、陶瓷基复合材料的微观性能研究。 六、金属材料 金属合金、特种钢材、复合材料在机械研磨过程中，易产生表层加工硬化、划痕、组织变形，干扰金相与EBSD数据分析结果。 氩离子切割研磨（CP）可消除金属样品表层机械损伤，精准展现金属晶粒组织、析出相、疲劳裂纹、镀层界面结构，适用于金相分析、晶体取向测试、腐蚀机理研究、涂层结合性能检测。 七、PCB电路板 PCB电路板由铜箔、树脂、玻纤、油墨等多种软硬复合材质组成，机械研磨易造成树脂塌陷、铜箔脱落、玻纤破损。 氩离子切割研磨（CP）截面制样可均衡抛光多层PCB板材、盲埋孔、线路层截面，精准检测线路厚度、孔径内壁质量、层间剥离缺陷、基材空洞，是电子电路板失效分析、生产工艺优化的最优制样方案。 总结 相较于传统机械制样，氩离子切割研磨（CP）技术具备无应力、无划痕、适配广、精度高等优势，覆盖软质高分子、硬质陶瓷、复合半导体、多孔锂电材料等多种样品，配合SEM、EDS、EBSD、EPMA、显微拉曼等多种微观表征测试，现已成为材料科研、工业质控领域不可或缺的高端制样方法。   |
