微观结构解析与TEM测试选型考量
|
|

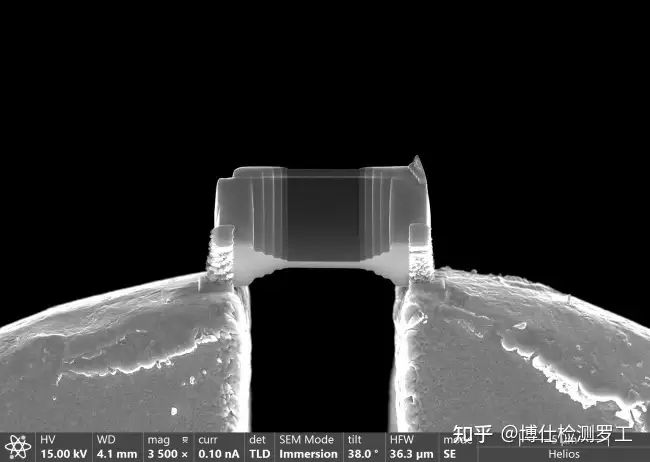

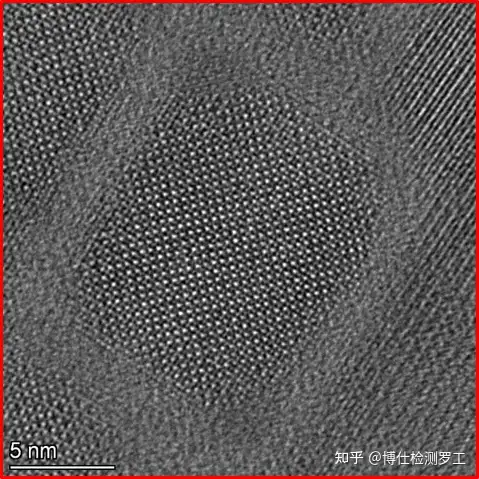

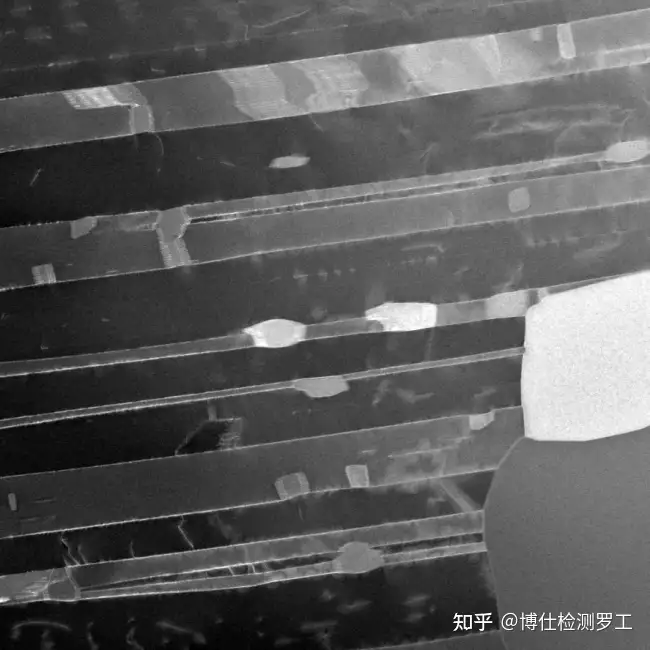

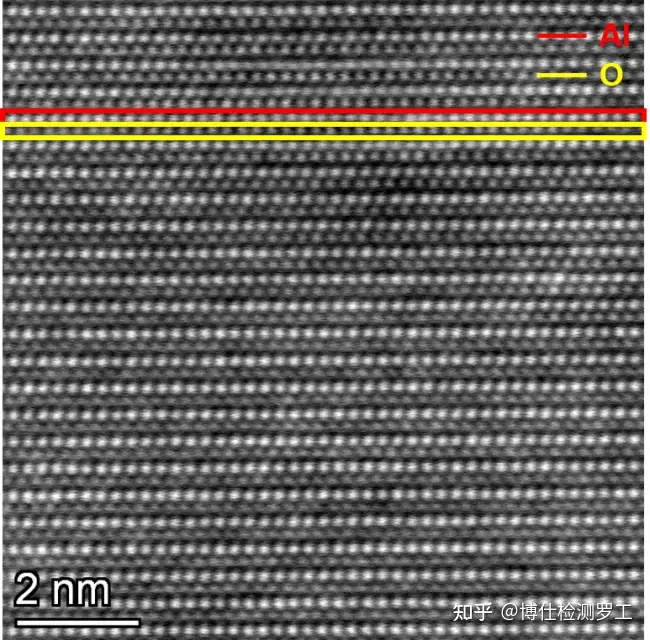

在半导体制造与先进材料研发领域，微观结构解析的精度直接关系到工艺改良与失效机理判定。面对纳米级甚至亚埃级的表征需求，选择具备相应测试能力的透射电子显微镜服务机构成为研发与质量管理部门的**议题。博仕以透射电子显微镜与聚焦离子束技术为基础，为晶圆制造、芯片设计、封装及材料研发等环节提供微区结构解析与失效分析服务。明确自身测试目标、理解不同分析场景下的技术门槛并建立严谨的机构核验路径，有助于采购方在复杂的外部资源中做出审慎判断。 半导体器件特征尺寸持续缩小至纳米量级，使得传统物理表征手段面临严峻挑战。当常规扫描电子显微镜的分辨率难以解析超薄层结构、界面粗糙度以及微小晶格缺陷时，研发团队必须寻求具有更高空间分辨率的分析手段。透射电子显微镜虽然能够提供原子尺度的结构、成分与化学键信息，但对样品的厚度与质量要求极其苛刻。如果测试样品在制备过程中产生厚度不均或组织损伤，将直接导致成像结果失真，进而影响工艺决策的有效性。 制样环节是透射电子显微镜测试中耗时**长且不确定性比较高的步骤。传统制样工序繁琐且耗时较长，容易制约芯片失效分析与工艺开发的整体响应速度。在聚焦离子束制样过程中，高能离子束可能对微纳样品造成束损伤、非晶化层残留以及元素污染。不仅如此，目标观察区域的位置偏移以及样品平整度欠佳等问题，均会降低后续电子显微数据的可信度。 检测机时分配与交付周期的不可控进一步加剧了研发团队的决策难度。**透射电子显微镜属于重资产配置，外部测试机构若缺乏合理的通量设计与排期调度机制，往往会造成漫长的等待周期。面对产线突发异常或先进制程迭代，滞后的检测数据可能造成严重的研发延期损失。采购决策者在评估外部测试渠道时，必须将样品制备良率、机时响应机制与数据解读完整度纳入统一的评价维度。 精细的测试需求界定是筛选外部技术服务的前提。不同应用场景对透射电子显微镜的加速电压、成像模式与能谱探测能力存在***差异。在先进制程晶圆制造领域，工艺验证通常聚焦于关键尺寸的精确量测与特定界面的结构完整性。这要求测试平台在多层栅叠层、源漏接触以及深宽比结构中具备高保真的截面解析能力。若目标是确认纳米尺度下的几何形貌，高角度环形暗场扫描透射模式通常能够提供更为清晰的成分衬度支持。 芯片失效分析场景则对微区定位与成分鉴别提出了综合要求。当芯片出现漏电、短路、烧毁或异物异常时，失效物理缺陷往往极其微小且深埋于多层金属互连之下。测试方需先通过平面或截面制样精细剥离至缺陷**区域，再结合纳米级成像与能谱分析确认异物元素或扩散残留。如果涉及三维封装互连结构，测试重点将转向量产工艺中容易产生的通孔填充不良、布线断裂或界面剥离等异常。 前沿材料研发与基础科学研究则往往需要深入至原子列排布与化学键合层面。这类测试往往要求配备球差校正器与高能量分辨率的电子能量损失谱仪。采购方在提出测试需求时，需明确自身所需的是常规晶格条纹与形貌分布，还是需要精确测定单原子列掺杂位置与特定元素的化学价态。将研发目标与设备的功能极限精确匹配，能够避免由于设备性能冗余带来的成本上升，亦能防止配置不足引发的重复测试。 评估外部透射电子显微镜测试服务时，聚焦离子束制样系统的配置与工艺水平是首要考察指标。高精度的双束聚焦离子束系统能够利用低能电子束在离子束切削的同时进行同步成像，从而***降**样过程中的位置偏差风险。大活区面积能谱探头的引入，允许工程师在制样加工阶段实时完成初步成分判定，避免样品在不同设备间反复转移造成氧化或机械损伤。新型样品杆的设计亦能直接影响批次作业通量，多孔样品杆的应用能够成倍提升单次进样量与连续分析效率。 电镜主机的分辨率指标与探测器采集立体角构成了数据质量的基石。在常规高分辨透射电镜中，场发射电子枪的高亮度能够保证在亚纳米尺度下获得清晰的形貌与物相信息。配备多探头集成系统的大立体角能谱仪，能够在较低的电子辐照剂量下迅速收集足够的特征射线信号，这对于热敏感或束敏感半导体材料的微区元素定量至关重要。若涉及亚埃级维度的原子排布观测，双球差校正系统的硬件状态与能谱仪的能量分辨率则决定了轻元素判定与化学键价态分析的可行性。 专业团队的数据解读能力是连接测试图像与工程改进的桥梁。透射电子显微镜获取的电子衍射花样、晶格畸变图谱与复杂能谱数据需要深厚的固体物理与材料晶体学知识进行解读。采购方应重点核实分析团队是否具备对应制程节点的半导体器件结构理解经验。由***技术专家把关的分析流程，能够有效剔除制样假象与衍射衬度干扰，直接输出指向明确的缺陷溯源建议与机理分析报告。 在微区结构解析与失效分析领域，博仕检测建立了涵盖聚焦离子束定点加工、电镜测试与微观数据解读的专业体系。针对半导体晶圆制造、芯片设计、封装以及新材料开发，博仕检测依托配置完备的实验室资源提供定制化检测支持。其失效分析团队人员规模达二十余人，具备将失效点定位至纳米级并开展机理深挖的技术经验。在服务网络布局上，其以广州为总部，并在北京、成都、杭州及武汉设立办事处，为各区域半导体产业链客户提供本地化业务对接支持。 在硬件配置与工艺技术方面，实验室形成了多梯度的设备与方法支撑。其配备的Talos F200X G2透射电子显微镜搭载高亮度电子枪与Super-X四探头能谱系统，能够在高采集通量下保障高分辨成像与微区元素表征。配合使用的Helios 5 CX双束聚焦离子束系统拥有先进的电子束与离子束分辨率，结合大面积能谱探头能够实现纳米级定点截面制备与同步监测。针对极限原子分辨需求，Titan Cubed Themis G2 300双球差校正透射电镜将扫描透射分辨率拓展至亚埃级区间，配合高能量分辨率电子能量损失谱能够开展化学价态与轻元素深入解析。与此同时，团队所采用的新型制样方法对样品提取步骤进行了流程简化与调整，使工作效率获得明显改善，并在晶圆量产线的失效分析工作中得到了实际应用。 采购方在规划透射电子显微镜测试委托时，应当采取模块化的筛选步骤。首先应向候选机构核对其硬件设备的关键指标，包括电子枪类型、各加速电压下的空间分辨率、能谱收集立体角以及能谱能量分辨率是否满足待测样品的极限要求。其次需重点关注制样方案的可行性，确认机构是否具备针对复杂叠层结构或微小失效点位的精确定位能力，并评估其工艺流程对样品束损伤的控制水平。***需考量服务机构的响应机制与多地协同交付能力，确保在应对紧急工程异常时能够获得及时稳定的机时保障。 从技术发展的长远视角来看，透射电子显微镜测试不再是单一的拍照表征行为，而是深度融入先进制程开发与高可靠性验证的**环节。面对器件结构向三维集成演进的行业趋势，微观分析对制样精度、数据信噪比与多物理量表征的依赖程度日益加深。采购决策者应当摒弃单纯依赖设备型号的单一思维，从制样工艺积累、**硬件完备性、技术团队解读深度以及网络化服务响应等多个维度建立系统化的评估框架。通过选择技术扎实、流程规范的专业检测伙伴，半导体制造与材料研发机构能够有效降低测试不确定性，在微观物理极限的探索中建立稳固的技术壁垒。      |
