| 查看: 3497 | 回复: 13 | ||||
715568730铁杆木虫 (著名写手)
火星球球主
|
[求助]

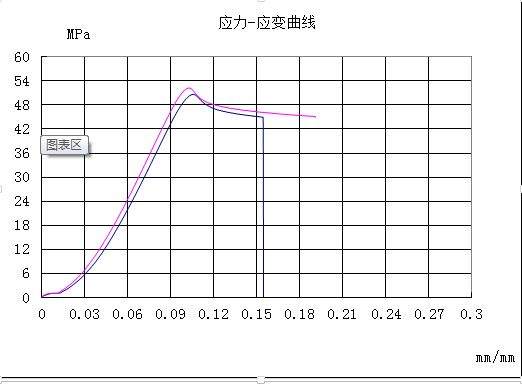

谁见过这样的应力应变曲线？？？？？ 已有5人参与
|
|||
|
这样的应力应变曲线见过吗？ 正常吗？   |
回复此楼» 猜你喜欢
材料与化工371求调剂
已经有5人回复
-
328分调剂
已经有4人回复
-
295求调剂
已经有7人回复
-
081700，311，求调剂
已经有13人回复
-
283分求调剂
已经有6人回复
-
0854求调剂
已经有3人回复
-
332求调剂
已经有4人回复
-
284求调剂
已经有5人回复
-
304求调剂（085602，过四级，一志愿985）
已经有11人回复
-
0817化学工程与技术求调剂，一志愿中海洋319
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 压缩应力应变曲线问题
已经有14人回复
- 应力应变曲线什么情况？
已经有9人回复
- 怎么通过应力应变图获得Z参数的啊？斜率是怎么求的啊？
已经有9人回复
- 内应力与应变的关系 求助
已经有11人回复
- 如何获得高分子的应力应变曲线
已经有10人回复
- 已知材料的弹性模量和真实应力应变曲线，如何求屈服强度？
已经有11人回复
- 请教如何计算应力-应变曲线下的面积
已经有19人回复
- 请教如何计算应力-应变曲线下的面积。
已经有13人回复
- 应力应变拉伸曲线的处理
已经有8人回复
- 由应力应变曲线确定屈服强度
已经有6人回复
- 应力应变曲线为什么是这样的？
已经有4人回复
- 关于工程应力应变曲线换算成真实应力应变曲线的问题...
已经有12人回复
- 【求助】如何根据应力应变曲线得到屈服强度
已经有3人回复
- 【求助】应力-应变曲线
已经有5人回复
- 【求助】为什么此拉伸应力-应变曲线如此怪异？
已经有25人回复
- 【求助】MS计算应力应变曲线
已经有31人回复
715568730
铁杆木虫 (著名写手)
火星球球主
- 应助: 26 (小学生)
- 金币: 7733.7
- 散金: 579
- 红花: 12
- 帖子: 2441
- 在线: 865.2小时
- 虫号: 593658
- 注册: 2008-09-05
- 专业: 有机高分子功能材料
9楼2014-08-06 10:38:28
715568730
铁杆木虫 (著名写手)
火星球球主
- 应助: 26 (小学生)
- 金币: 7733.7
- 散金: 579
- 红花: 12
- 帖子: 2441
- 在线: 865.2小时
- 虫号: 593658
- 注册: 2008-09-05
- 专业: 有机高分子功能材料
10楼2014-08-06 10:40:29
蜗牛桃愫
银虫 (正式写手)
- 应助: 10 (幼儿园)
- 金币: 1447.5
- 散金: 834
- 红花: 9
- 帖子: 677
- 在线: 175.1小时
- 虫号: 942674
- 注册: 2010-01-15
- 性别: GG
- 专业: 聚合物共混与复合材料
2楼2014-08-01 11:24:19
qsywp
专家顾问 (著名写手)
-
专家经验: +239 - 应助: 541 (博士)
- 贵宾: 0.008
- 金币: 15523.6
- 红花: 30
- 帖子: 2507
- 在线: 609.1小时
- 虫号: 88010
- 注册: 2005-08-22
- 专业: 高分子科学
- 管辖: 复合材料
【答案】应助回帖
感谢参与，应助指数 +1
|
这就是通常塑料的拉伸情况！ http://img0.imgtn.bdimg.com/it/u=1290981285,2436725229&fm=23&gp=0.jpg |
3楼2014-08-01 13:07:29
qsywp
专家顾问 (著名写手)
-
专家经验: +239 - 应助: 541 (博士)
- 贵宾: 0.008
- 金币: 15523.6
- 红花: 30
- 帖子: 2507
- 在线: 609.1小时
- 虫号: 88010
- 注册: 2005-08-22
- 专业: 高分子科学
- 管辖: 复合材料
4楼2014-08-01 13:12:22
yfliu
铁杆木虫 (正式写手)
- 应助: 10 (幼儿园)
- 金币: 7915.6
- 散金: 345
- 红花: 5
- 帖子: 431
- 在线: 87小时
- 虫号: 392237
- 注册: 2007-06-04
- 专业: 功能与智能高分子
【答案】应助回帖
★ ★ ★ ★ ★ ★
715568730: 金币+6, ★★★★★最佳答案, 谢谢 2014-08-06 10:43:17
715568730: 金币+6, ★★★★★最佳答案, 谢谢 2014-08-06 10:43:17
|
这种情况其实并不少见，只是不属于通常高分子物理教科书中高分子力学性质中给出的例子。 这也是一种结晶性聚合物的拉伸情况。首先有明显的屈服。屈服后出现应变软化现象，且应力平台是典型的结晶聚合物的冷拉成颈现象。但应变再增大时，没有应变硬化现象。这里我们先说说聚合物为什么会出现应变硬化现象？是因为在拉伸程度足够高时，高分子链重新取向产生新的结晶，导致体系模量增大；而即使不是结晶聚合物，在高度拉伸后，也会出现分子链取向程度提高而导致聚合物强度增大。但你所得曲线没有这个过程，说明在分子链取向过程中，链间缺乏足够的缠绕，或者结晶区域中分子链缠结不足，随着分子链构象调整、分子链取向尚未完成即出现分子链间的滑脱，从而直接进入冷流，导致应力急剧下降，强度迅速降低。你可以测一下材料的分子量以及晶体形貌，可以辅助说明。 |
5楼2014-08-05 16:15:35
孙鲁
铁杆木虫 (著名写手)
火星人要回去了
- 应助: 14 (小学生)
- 金币: 8233.2
- 散金: 227
- 红花: 9
- 帖子: 2368
- 在线: 623小时
- 虫号: 3111983
- 注册: 2014-04-03
- 专业: 橡胶及弹性体
6楼2014-08-05 16:22:02
chase803
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1371.5
- 散金: 273
- 红花: 3
- 帖子: 665
- 在线: 150.8小时
- 虫号: 472406
- 注册: 2007-12-04
- 专业: 聚合物共混与复合材料
7楼2014-08-06 07:20:04
715568730
铁杆木虫 (著名写手)
火星球球主
- 应助: 26 (小学生)
- 金币: 7733.7
- 散金: 579
- 红花: 12
- 帖子: 2441
- 在线: 865.2小时
- 虫号: 593658
- 注册: 2008-09-05
- 专业: 有机高分子功能材料
8楼2014-08-06 10:36:11
